Detalles de los productos

Hogar Productos

Nombre De La Marca:	HongCe
Número De Modelo:	HC9910C
Cuota De Producción:	1 juego
Precio:	Negotiatable
Condiciones De Pago:	T/T, L/C
Capacidad De Suministro:	10 juegos por mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Cantón, China

Certificación:

Calibration Certificate (Cost Additional)

Número de estaciones:

6 estaciones

Corriente de prueba:

0-40A CA

voltaje de salida:

12 VCA a 40 A

Sensor de temperatura:

Termopar tipo T (Cu-CuNi)

Rango de temperatura:

0°C a +200°C

Precisión de temperatura:

±0,3°C o ±0,5% de la lectura

Fuente de alimentación:

CA 380 V ±10 %, 50 Hz, trifásico de 5 hilos

Peso neto:

Aproximadamente 420 kilos

Detalles de empaquetado:

Caja de madera contrachapada de exportación con inserto de espuma de alta densidad, barrera contra l

Resaltar:

Sistema de medición de aumento de temperatura IEC60884-1

Sistema de medición de aumento de temperatura de 6 estaciones

Descripción de producto

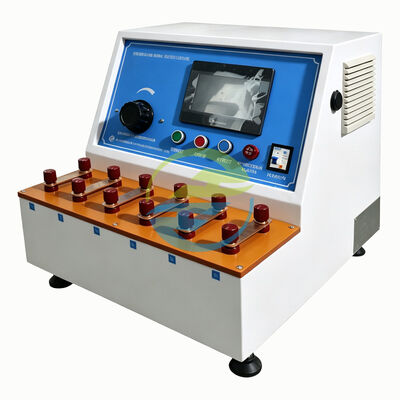

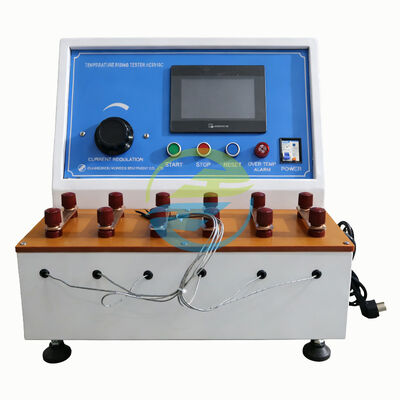

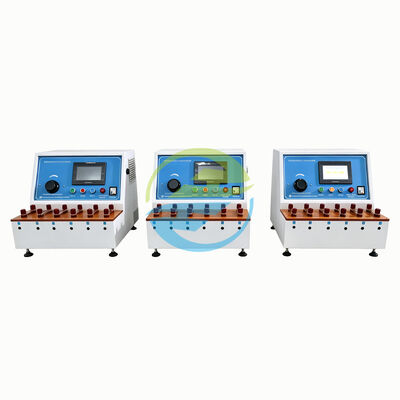

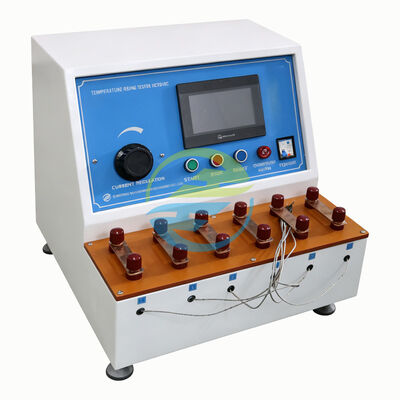

Sistema de medición de aumento de temperatura con termopar de seis canales 0-40A Fuente de corriente lineal

Resumen del producto

El probador de aumento de temperatura de corriente ajustable de seis estaciones 0-40A de HongCe es un instrumento de evaluación térmica de precisión diseñado para medir el aumento de temperatura en enchufes, tomas de corriente, conectores,las terminalesEste sistema, que cumple plenamente con las normas internacionales, incluidas las normas IEC 60884-1, IEC 60669-1 e IEC 60309-1, ofrece una precisión de la corriente nominal de la señal de entrada y de salida de la señal de salida.datos de rendimiento térmico repetibles esenciales para la certificación de la seguridad del producto y la evaluación de la calidad.

Características clave

Seis estaciones de ensayo independientes:Cada uno con fuentes de corriente lineal dedicadas que entreguen 0-40A CA con < 1% THD
Sistema de termopares de precisión de 36 canales:Termócouples de tipo T con compensación de unión en frío independiente y aislamiento galvánico
Detección automática del equilibrio térmico:El sistema de control por PLC es el siguiente:3
Compensación de la temperatura ambiente:PT100 RTD de referencia con una precisión de ±0,1°C
Pantalla táctil HMI a color de 10 pulgadas:Monitoreo en tiempo real con tendencias multicanales
Registro completo de datos:Intervalos de registro configurables con capacidad de exportación CSV
Protección contra el exceso de temperatura:Umbrales configurables por el usuario con reducción automática de la corriente
Construcción industrial:Refrigeración por aire forzado con control termostático

Funciones de ensayo

Pruebas de aumento de temperatura según la norma IEC 60884-1, cláusula 19
Evaluación de la subida de temperatura del interruptor según la norma IEC 60669-1, cláusula 18
Mapeo térmico multipunto para la identificación de puntos calientes
Análisis comparativo del rendimiento térmico
Estudios de estabilidad térmica de larga duración
Muestreo de lotes de producción para el control de calidad

Especificaciones técnicas

Parámetro	Especificación
Estaciones de ensayo	6 estaciones independientes, ampliables
Corriente de ensayo	0-40A CA, precisión ±0,5%, THD < 1%
Voltado de salida	12 V CA a 40 A (480 VA por estación)
Sensores de temperatura	Los termopares de tipo T con referencia ambiental PT100
Canales de temperatura	36 canales en total (6 por estación), aislamiento galvánico 500V CC
Rango de temperatura	0°C a +200°C, con una precisión de ±0,3°C
Sistema de visualización	Pantalla táctil TFT HMI de 10 pulgadas de 1024 × 600 colores
Fuente de alimentación	AC 380V ± 10%, 50 Hz, de tres fases, 4 kVA como máximo
Exportación de datos	Las instalaciones de las unidades de transporte de pasajeros deberán estar equipadas con un sistema de transmisión de datos de alta velocidad.
Las dimensiones	Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1 y M2.
Peso	Aproximadamente 420 kg

Objetos de ensayo compatibles

Conectores para el hogar (2.5A-16A a 250V CA)
Los demás aparatos y aparatos para la fabricación de la información
Los acopladores de los aparatos (CEI 60320 C13/C14, C15/C16, C19/C20)
Conectores industriales (CEI 60309, 16A/32A)
Los terminales de conexión y las cajas de unión
Puertos de carga USB con convertidores CA-CC

Tecnología central

Fuente de corriente lineal regulada:Forma de onda sinusoidal pura con < 1% THD elimina los artefactos de calentamiento armónico
Algorismo de equilibrio térmico automático:El cálculo de ventanas deslizantes en tiempo real elimina la variabilidad del juicio del operador
Compensación por unión en frío por canal:Los sensores RTD PT100 individuales alcanzan una precisión del sistema de ±0,3°C

Cumplimiento de las normas internacionales

Estándar	Cláusula (s)	Requisitos
Las especificaciones de la IEC 60884-1:2013	La cláusula 19.1-19.4	Prueba de aumento de temperatura con límites: terminales ≤ 45K, metal accesible ≤ 40K
IEC 60669-1:2017	Artículo 18	Aumento de la temperatura del interruptor: terminales ≤ 45K, ≤ 30K para interruptores ≤ 16A
IEC 60309-1:2021	Artículo 22	Aumento de la temperatura para los enchufes/salidas industriales
Se aplicarán las disposiciones siguientes:	Artículo 19	Norma nacional de China equivalente a la CEI 60884-1
BS 1363-1:2023	Artículo 17	Prueba de aumento de temperatura estándar del Reino Unido para los enchufes BS 1363

Nota del fabricante:HongCe es un fabricante de fábrica de origen certificado ISO 9001:2015 con capacidades de fabricación internas completas, incluido el mecanizado CNC, el tratamiento térmico, la molienda de precisión,Servicios de calibraciónTodo el equipo incluye garantía de 12 meses y soporte técnico de por vida.
