Detalles de los productos

Hogar Productos

Nombre De La Marca:	HongCe
Número De Modelo:	HC-PST001
Cuota De Producción:	1 juego
Precio:	Negociable
Condiciones De Pago:	T/T, L/C
Capacidad De Suministro:	1 juego por 2 meses

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Cantón, China

Certificación:

Calibration Certificate(cost additional)

Número de estaciones:

Poder del motor servo:

200W

Precisión de posicionamiento:

±0,1 mm

Rango de carrera:

0-100m m

Velocidad lineal:

50-300 mm/s

Tasa de ciclo:

30 ciclos/min

Rango de resistencia de contacto:

0-200,0 mΩ

Nivel de ruido:

DB ≤65 (A)

Detalles de empaquetado:

Caja de madera contrachapada de exportación con inserto de espuma de alta densidad, barrera contra l

Resaltar:

Probador de ciclo de resistencia IEC60884-1

Probador de ciclo de resistencia de seis estaciones

Probador de ciclo de resistencia PLC

Descripción de producto

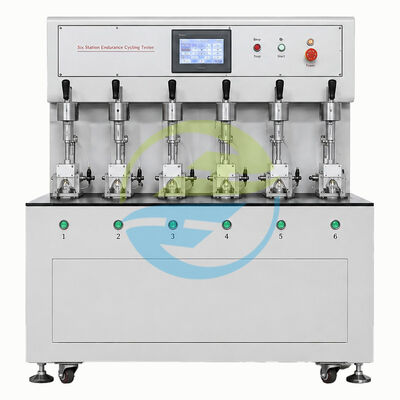

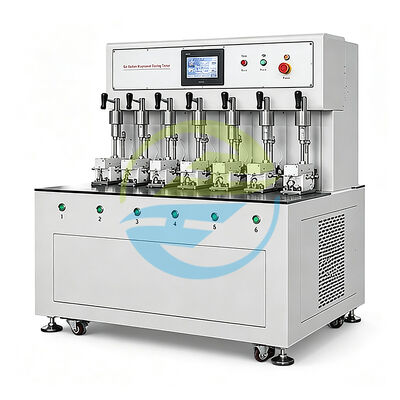

Prueba de ciclismo de resistencia de seis estaciones servoconducida por PLC

Resumen del producto

El sistema de prueba de ciclo de vida de resistencia del enchufe de seis estaciones controlado por PLC representa más de 15 años de experiencia de HongCe en sistemas de prueba de seguridad eléctrica automatizados.Este sistema de ensayo de precisión está diseñado para satisfacer todos los requisitos de las cláusulas 20 (Capacidad de ruptura) y 21 (Operación normal) de la norma IEC 60884-1, IEC 60669-1, cláusulas 19 (Operación normal) y 20 (Capacidad de fabricación y descomposición), y las normas nacionales correspondientes, incluida la GB/T 2099.1, VDE 0620-1, BS 1363-1 y EN 60669-1.

La arquitectura de accionamiento de servomotores CA de circuito cerrado del sistema con retroalimentación absoluta del codificador lo distingue de los probadores de resistencia de nivel inferior que utilizan motores paso a paso de circuito abierto,garantizar que los resultados de los ensayos resistan el control del organismo de certificación.

Características clave

Seis estaciones de ensayo independientes

Cada estación funciona con total independencia: diferentes longitudes de carrera, velocidades, objetivos de conteo de ciclos, parámetros de tiempo ON/OFF y umbrales de detección de fallos pueden configurarse simultáneamente.

Control de PLC industrial

El PLC de grado industrial con pantalla táctil HMI a color de 7 pulgadas proporciona un control determinista en tiempo real con una interfaz de usuario intuitiva y impulsada por iconos que no requiere conocimientos de programación.

Servoacción de bucle cerrado

Los servomotores de corriente alterna de 200 W con codificadores absolutos de 17 bits (131.072 recuentos por revolución) proporcionan una precisión de posicionamiento precisa de ± 0,1 mm, verificada continuamente a una velocidad de actualización de 1 kHz.

Instalaciones universales de cambio rápido

El sistema de accesorios modular patentado con interfaces de acoplamiento cinemático permite el cambio de accesorios sin herramientas en menos de 2 minutos por estación, compatible con más de 15 factores de forma internacionales de enchufe / toma.

Detección integral de fallos

Cinco modos de detección independientes por estación: excedencia de la resistencia de contacto, sobrecarga mecánica, monitoreo de la continuidad eléctrica, desviación de posición y detección de anomalías de la velocidad del ciclo.

Arquitectura de seguridad de múltiples capas

Cuatro capas de protección independientes: escudos de seguridad por estación con bloqueos magnéticos, parada central de emergencia, protección eléctrica y sistemas de protección térmica.

Especificaciones técnicas

Parámetro	Especificación
Número de estaciones de ensayo	6 estaciones, cada una controlada de forma independiente
Arquitectura de control	PLC industrial con pantalla táctil HMI a color TFT de 7 pulgadas
Sistema de accionamiento (por estación)	Servomotor de corriente alterna de 200 W, codificador absoluto de 17 bits, tornillo de bolas de precisión de grado C5
Precisión de posicionamiento	± 0,1 mm (verificado continuamente a 1 kHz)
Rango de movimiento	0-100 mm por estación, programable en incrementos de 0,1 mm
Rango de velocidad lineal	50-300 mm/s por estación, programable en incrementos de 1 mm/s
Tasa máxima de ciclo	30 ciclos por minuto (un ciclo = inserción completa + extracción)
Contador de ciclos	Contador electrónico de 6 dígitos (0-999,999 ciclos) con memoria no volátil
Tensión y corriente de carga de ensayo	30A/300V CA por estación, conmutador de relé de estado sólido
Medición de la resistencia al contacto	Medición en Kelvin con 4 cables, 1.000 A CC ± 0,5%, rango de 0-200,0 mΩ
Entrada de la fuente de alimentación	AC 220V ± 10%, 50Hz ± 1Hz, de una sola fase, máximo 2,5 kW
Nivel de ruido	≤ 65 dB (A) a una distancia de 1 metro
Las dimensiones generales	Aproximadamente 1800 × 900 × 1700 mm (W × D × H)
Peso neto	Aproximadamente 480 kg

Normas internacionales apoyadas

Estándar	Cláusula / referencia	Descripción del ensayo
Las especificaciones de la IEC 60884-1:2013	Cláusula 20, Figura 16	Prueba de capacidad de ruptura de los enchufes y tomas de corriente - 50 ciclos de funcionamiento a 1,1 veces la tensión nominal
Las especificaciones de la IEC 60884-1:2013	Cláusula 21, Figura 16, Cuadro 18	Prueba de resistencia al funcionamiento normal - 5.000 ciclos para ≤ 16A/250V, 2.500 ciclos para > 16A a 32A
IEC 60669-1:2017	Cláusula 19, Figura 12	Funcionamiento normal de los interruptores - 40.000 ciclos de funcionamiento (≤ 16A/250V), 20.000 ciclos (> 16A)
IEC 60669-1:2017	Cláusula 20, cuadros 9 a 10	Capacidad de fabricación y desmontaje de interruptores - 200 ciclos de funcionamiento a 1,1 veces la tensión nominal
Se aplicarán las disposiciones siguientes:2016	Artículo 17	Resistencia mecánica de los interruptores de los aparatos - sin carga eléctrica
Se aplicarán las disposiciones siguientes:	Artículo 20, 21	Norma nacional china - capacidad de ruptura y requisitos de funcionamiento normal
VDE 0620-1:2021	Artículo 20, 21	Norma alemana - requisitos de resistencia, capacidad de ruptura y aumento de temperatura
BS 1363-1:2023	Artículo 19, 20	Norma británica - Requisitos específicos del Reino Unido en materia de resistencia y capacidad de ruptura

Ventajas básicas de la tecnología

Servo posicionamiento en bucle cerrado con codificación absoluta

Elimina la causa raíz de datos de prueba de resistencia inválidos al proporcionar una verificación continua de la posición.la arquitectura de servo de circuito cerrado garantiza que cada ciclo se realice con el tapón completamente insertado y correctamente posicionado.

Medida de la resistencia de contacto de cuatro alambres en Kelvin

Detecta la degradación del contacto antes de fallar utilizando una medición de precisión de 4 hilos Kelvin que elimina los errores de resistencia parasitaria.Proporciona una precisión de nivel de miliohm para el análisis de tendencias y la detección temprana del desgaste de contacto.

Sistema de fijación cinemática modular

Maximiza la versatilidad y minimiza el tiempo de cambio con el reemplazo de accesorios sin herramientas en menos de 2 minutos por estación.

Compatibilidad de los objetos de prueba

Los puntos de conexión para uso doméstico y para fines similares (todos los factores de forma internacionales dentro de la capacidad mecánica)
Las tomas de corriente fijas (montables a la superficie y a la corriente, de banda única y doble)
Las demás máquinas de la partida 8471
Los acopladores de los aparatos (serie IEC 60320: C13/C14, C15/C16, C19/C20, C5/C6, C7/C8)
Las conexiones y tomas de corriente industriales (IEC 60309-1/-2, clasificadas 16A y 32A)
Interruptores para instalaciones eléctricas fijas domésticas y similares (CEI 60669-1)
Las tomas de salida de las máquinas de afeitar (BS 4573)
Conexiones inteligentes y tomas de enchufe habilitadas para IoT
Conectores de carga por USB
Las demás máquinas y aparatos para la fabricación o el almacenamiento de productos del capítulo 85

Control de calidad de la fabricación

Fase de control cualitativo	Actividades de inspección	Criterios de aceptación
Etapa 1: Material recibida	Verificación de la composición química, ensayo de dureza, verificación dimensional	SUS304 composición por ASTM A240, dureza dentro de ±2 HRC, acabado de superficie Ra ≤1,6μm
Etapa 2: En proceso	Inspección del primer artículo, verificación dimensional, inspección de integridad de la soldadura	Tolerancia de los elementos de diámetro: ±0,005 mm, tolerancia de los componentes estructurales: ±0,1 mm
Etapa 3: ensamblaje	Verificación del ajuste mecánico, cableado de paneles eléctricos, ensayo de seguridad de bloqueo	Resistencia de aislamiento ≥ 100 MΩ, todos los bloqueos funcionan, no se genera calor anormal
Etapa 4: Pruebas funcionales	48 horas de combustión continua, verificación de calibración, ensayo de los sistemas de seguridad	No hay fallas durante 48 horas de combustión, calibración dentro de las tolerancias, ruido ≤ 65 dB (((A)
Etapa 5: Previo al envío	Inspección visual final, documentación completa, verificación del embalaje	No hay defectos estéticos, todos los accesorios están presentes, el embalaje está intacto según las normas

Compromiso de servicio postventa

12 meses de garantía completa:Cobertura integral que incluye piezas de repuesto, apoyo de diagnóstico remoto y reparación de regreso a la fábrica
Apoyo técnico gratuito de por vida:Compromisos permanentes para garantizar el rendimiento del equipo con múltiples canales de apoyo
Posición en servicio y formación in situ:Asistencia práctica opcional para la instalación y la cualificación del operador
Nivel de servicio de respuesta de 48 horas:Reconocimiento en 24 horas, evaluación técnica en 48 horas
Disponibilidad de repuestos durante 5 años:Partes de repuesto críticas mantenidas en inventario durante un mínimo de 5 años
Calibración y recertificación:Servicios anuales de recalibración de fábrica, calibración in situ y mantenimiento de conformidad

Preguntas frecuentes

¿Es HongCe un fabricante genuino con su propia fábrica?

HongCe es un fabricante de fábrica de origen genuino. poseemos y operamos nuestra planta de producción en Guangdong, China, donde realizamos mecanizado CNC, tratamiento térmico, molienda de precisión,montaje de paneles eléctricos, y la integración final del sistema bajo un mismo techo.

¿Cuáles son las principales diferencias entre el servomotor y el motor paso a paso?

Los servomotores funcionan en circuito cerrado con retroalimentación continua de posición, eliminando la pérdida de paso que puede ocurrir en sistemas de paso abierto.Esto garantiza la precisión de la posición en todo el rango de velocidad y carga, crítico para ensayos con fuerzas de inserción variables durante miles de ciclos.

¿Puede el equipo integrarse con nuestro Sistema de Gestión de la Información de Laboratorio (LIMS)?

Sí, todos los instrumentos controlados por PLC cuentan con interfaces de comunicación estándar incluyendo USB 2.0 para exportación manual de datos y RS-232 serie para transferencia automática de datos.Los módulos opcionales RS-485 (Modbus RTU) y Ethernet (Modbus TCP) están disponibles para la integración directa de la red LIMS.

¿Qué mantenimiento rutinario requiere el equipo?

Limpieza semanal de los componentes lineales, lubricación mensual de los rodamientos, verificación trimestral de la calibración y ensayos anuales de seguridad eléctrica.Los procedimientos de mantenimiento detallados con fotografías paso a paso se proporcionan en el manual del usuario..

¿Cómo puedo garantizar que los resultados de las pruebas sean aceptados por los principales organismos de certificación?

Mantener la calibración actual, verificar que la configuración del equipo cumple los requisitos estándar, documentar la trazabilidad de las mediciones, seguir los procedimientos de ensayo escritos, conservar registros completos de ensayo,y participar en programas de pruebas de competencia.

Información de contacto

Para obtener cotizaciones detalladas, especificaciones técnicas o requisitos personalizados, por favor póngase en contacto con nuestro equipo de ingenieros directamente.Proporcionamos precios directos de fábrica y soporte técnico completo.
