| Lugar de origen: | China |
| Nombre de la marca: | HongCe |
| Certificación: | Third party calibration (Cost additional) |
| Número de modelo: | HJAU019 |
| Cantidad de orden mínima: | 1 set |
|---|---|
| Precio: | Negotiatable |
| Detalles de empaquetado: | madera contrachapada |
| Tiempo de entrega: | 90 días |
| pruebe el producto: | Filtro seco | QTY de la cámara de vacío: | 2 |
|---|---|---|---|
| Gas indicador: | helio | Tarifa de la salida: | <1> |
| Pruebe el ciclo: | 120 cámaras/hora | ||
| Alta luz: | detección de escape del helio,prueba de escape del helio |
||

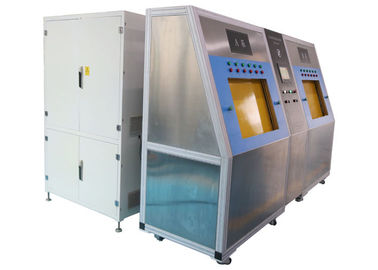

Sistema de prueba de escape del helio de la cámara de vacío dos para el filtro seco automotriz
Este sistema de prueba de escape del helio se diseña según el principio de base de la detección de escape del helio, el helio se utiliza como el gas indicador, el helio se llena en el objeto en la cámara de vacío, y entonces el detector de escape del helio puede juzgar exactamente y rápidamente la salida del objeto.
Parámetros técnicos
| Nombre de productos | Filtro seco |
| Tamaño de la cámara de vacío | L 700m m * W 450m m * H 230m m |
| Cantidad de la cámara de vacío | 2 |
| Gas de alta presión para el escape grueso | Mpa 4 (ajustable hacia abajo) |
| Gas indicador | Helio |
| Punto del rechazo | Tarifa de la salida <1> |
| Presión del helio para indicar salida | 3.6Mpa (ajustable hacia abajo) |
| Pruebe el ciclo | 120 cámaras/hora |

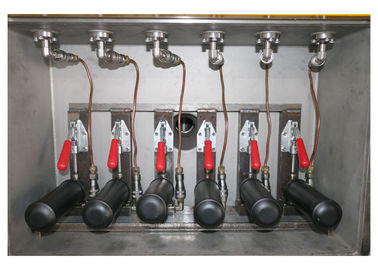

Tubos y juntas sellados integrados de la cámara de vacío
(1) cada cámara tiene 6 pedazos de evacuación y de tubos de relleno (3 sistemas incluyendo de juntas)
(2) cada tubo se controla individualmente
Descripción de proceso del trabajo:

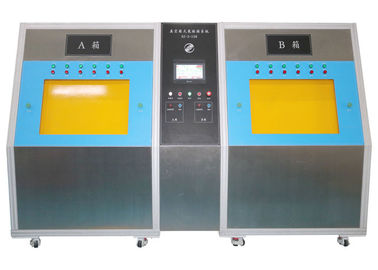

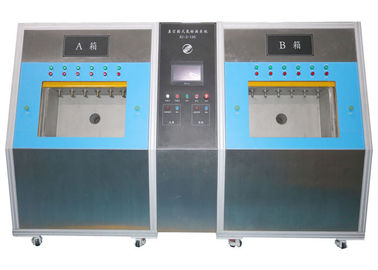

El sistema tiene cámara de vacío 2, el acoplamiento del trabajo de 2 cámaras, lugar del operador los productos en las cámaras de vacío y las conecta con las juntas rápidas, después que presiona los botones del puerta-cierre para cerrar las puertas, el comienzo del ciclo de la detección. Hay protectores de rejilla a ambos lados de las puertas del vacío, cuando el cierre del operador las puertas, se asegura por favor de que no haya objeto en el área de puerta para influenciar los movimientos de la puerta.
Una vez que uno de la puerta de la cámara es cerrado, el ciclo de la detección de esta cámara comienza. A este punto, el operador puede ir a la otra cámara para la operación.
Pruebe el proceso del ciclo:
- Producto manual del sello con el accesorio dentro de la cámara de la prueba.
- Cierre de la cámara.
- Evacuación de la cámara a un valor del vacío conveniente para la prueba de escape con el espectrómetro de masas. Durante la evacuación de la cámara, el sistema funcionará con las pruebas siguientes en los productos:
- Decaimiento de la presión para revelar los escapes gruesos;
- Descarga de la presión y evacuación de los productos;
- Alcanzando un valor del vacío conveniente para la transferencia, ése es poner el espectrómetro de masas en la comunicación con la cámara de la prueba.
- Lectura del fondo, que es el helio residual en la cámara de la prueba.
- Presurización de productos con helio.
- Prueba de escape con el espectrómetro de masas.
- Ventilación de la cámara de la prueba (vuelta a la presión atmosférica), recuperación del helio de los productos a una presión específica (dependa de parámetros elegidos y de la evacuación final de los productos).
- Abertura de la cámara
- El manual descarga de productos.
