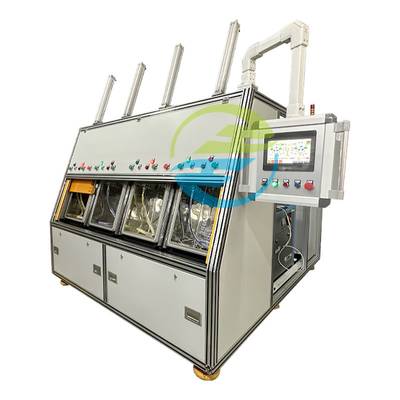

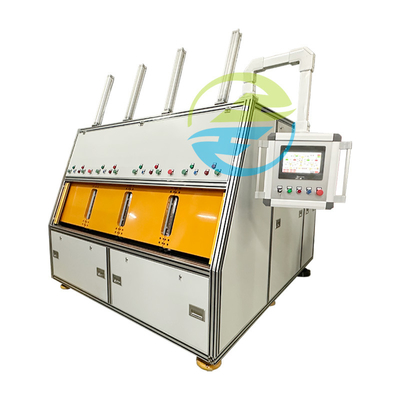

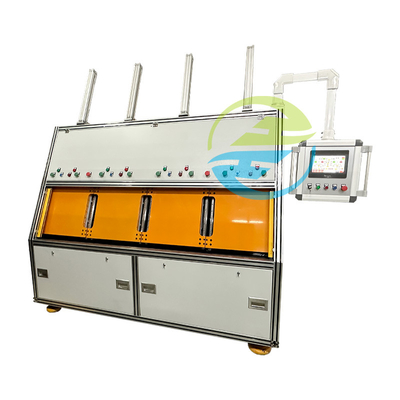

Cuatro cámaras Sistema de detección de fugas de hidrógeno y nitrógeno para compresor de aire acondicionado de automóviles

Cuatro cámaras Sistema de detección de fugas de hidrógeno y nitrógeno para compresor de aire acondicionado de automóviles

Yo...Introducción a los productos

Un sistema de detección de fugas de nitrógeno de hidrógeno de cuatro tanques es un dispositivo utilizado para detectar fugas de gas en piezas de automóviles u otro equipo.Por lo general, consta de cuatro cajas de ensayo selladas y los dispositivos de detección correspondientes.Cuando se utilice, colocar las piezas a ensayar en la caja de ensayo y luego detectar si hay una fuga de gas mediante la inyección de una mezcla de hidrógeno y nitrógeno.

Este sistema de detección de fugas utiliza una mezcla de hidrógeno y gas nitrógeno como medio de detección porque el hidrógeno es extremadamente permeable, lo que facilita la detección de pequeñas fugas.El gas en la cámara de ensayo interactuará con el punto de fuga en la superficie del componente a ensayar., y si hay una fuga, el gas será detectado por el dispositivo de detección.

De acuerdo con el principio básico de detección de fugas de hidrógeno y nitrógeno, el hidrógeno y el nitrógeno se utilizan como gas trazador para llenar la pieza de trabajo en una cámara de vacío.el detector de fugas de hidrógeno y nitrógeno puede determinar de forma rápida y precisa la situación de fugas de la pieza de trabajo con una alta precisión.

PArámetros

Proceso de trabajo

1Instalación de la pieza de trabajo y cierre de la caja de vacío:

a. El operador coloca la pieza de trabajo en la cámara de vacío, conecta la interfaz de la pieza de trabajo con el conector rápido dentro de la cámara de vacío y presiona el botón de arranque.

b. Cierre automáticamente la cámara de vacío y comience inmediatamente el ciclo de detección.

Nota: Los protectores de rejilla están instalados a ambos lados de la cámara de vacío.garantizar que no haya objetos que interfieran con el movimiento de la cámara de vacío en el área de cierre.

2. Aspiradores de cámara de vacío y de piezas de trabajo:

a. aspirar automáticamente la cámara de vacío hasta que el nivel de vacío en su interior alcance la presión de apertura establecida.

b. Al mismo tiempo, aspirar automáticamente la pieza de trabajo hasta que el nivel de vacío dentro de la pieza de trabajo alcance el valor de vacío establecido.

3. relleno de la pieza de trabajo de hidrógeno nitrógeno, fugas medianas y detección de fugas finas

a. Rellenar automáticamente la pieza de trabajo con hidrógeno y gas nitrógeno a la presión fijada hasta que la presión dentro de la pieza de trabajo alcance el valor fijado.

b. Detección de fugas medianas: una vez finalizado el llenado de hidrógeno y nitrógeno, la pieza de trabajo se mantiene automáticamente bajo presión.y si hay fugas medias se determina en función del valor de la caída de presión dentro de la pieza de trabajo:

Si el valor de la caída de presión dentro de la pieza de trabajo excede el rango establecido, el proceso de detección de fugas se terminará y la interfaz de operación indicará fugas medias y recuperará el gas.

c. Después de haber completado la fuga media, realizar un juicio de microfuga:

Si el detector de fugas detecta una señal de hidrógeno y nitrógeno superior al valor establecido en la cámara de vacío, indica que hay una fuga fina en la pieza de trabajo.y se proporciona una señal de indicación de fugas finas en la interfaz de operación.

Si el detector de fugas no detecta señales de hidrógeno y nitrógeno superiores al valor establecido en la cámara de vacío, indica que la pieza de trabajo ha superado la inspección.y se proporciona una señal calificada en la interfaz de operación.

4Inflación de la cámara de vacío

a. Llenar automáticamente la cámara de vacío con atmósfera.

b. Al mismo tiempo, el hidrógeno y el nitrógeno dentro de la pieza de trabajo se recuperan automáticamente.

5Descarga de la pieza de trabajo

a. Si el ensayo es calificado:

La puerta de la cámara de vacío se abre automáticamente y el operador desconecta la unión dentro de la cámara de la interfaz de la pieza de trabajo.

b. Si el ensayo falla:

Presione manualmente el botón de confirmación y la puerta de la cámara de vacío se abrirá automáticamente.

c. Si se produce una alarma durante el proceso de detección:

Presione manualmente el botón de confirmación. La puerta de la cámara de vacío se abre automáticamente. Presione el mensaje de fallo en la pantalla táctil para borrar el estado de la alarma, y luego vuelva a probar la pieza de trabajo.

Nota: Para la clasificación de productos con fugas detectadas: 1. sacar una pieza de trabajo y dejar una pieza de trabajo. 2. continuar ensayando una pieza de trabajo que quede en la cámara según el método de funcionamiento normal.Este ciclo continúa hasta que se detecta una pieza de trabajo con fugas específicas.
