Datos del producto:
Pago y Envío Términos:
|
| Tarifa de la detección de escape: | 1.0E-5mbar.l/s | Duración de ciclo: | 30 s/pc |
|---|---|---|---|
| Presión de prueba: | 8-42bar | Cámaras: | Personalizado |
| Alta luz: | detección de escape del helio,equipo de prueba de escape del helio |
||

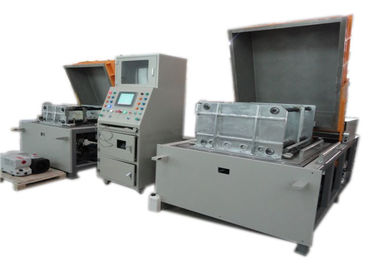

Tarifa 1.0E-5mbar.l/s de la detección de escape del sistema de prueba de escape del helio de la cámara de vacío del cambiador de calor 30 s/pc
La serie de sistema puede funcionar con las pruebas siguientes: Detección de escape del A. con el método del decaimiento de la presión para encontrar los escapes gruesos; Prueba de B. Helium con el espectrómetro de masas para encontrar los escapes finos.
¡La serie de sistema hace la detección en línea de la producción en masa para ser mucho fácil, exacta y eficaz!
Especificación técnica:
Duración de ciclo: 30sec. /pcs. (para la referencia, exigido por el cliente)
Tarifa del escape: 1.0E-5mbar.l/s (2g/a relevante R134a) (para la referencia, exigido por el cliente)
Pressre de la prueba: 8-42bar (para la referencia, exigido por el cliente)

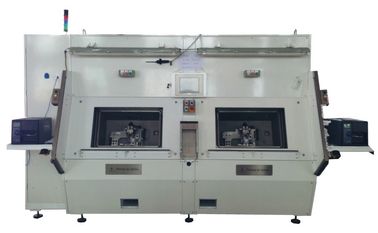

Cámaras: Dos (para la referencia, exigido por el cliente)
Métodos de prueba:
El sistema propuesto tiene un ciclo totalmente automático con la carga manual y descarga de los productos.
El ciclo de la prueba se puede describir así:

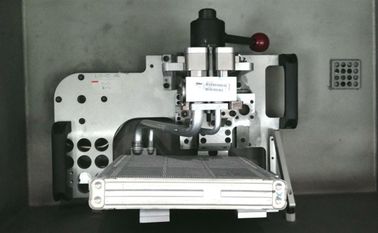

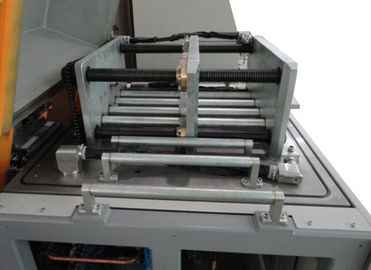

Carga de A. Manual y productos sellados en la cámara de la prueba.
B. Closure de la cámara.
C. Evacuation de la cámara a un valor del vacío conveniente para la prueba de escape con el espectrómetro de masas. Durante la evacuación de la cámara, el sistema funcionará con las pruebas siguientes en los productos:
Decaimiento de D. Pressure para revelar los escapes gruesos;
Descarga de E. Pressure y evacuación de los productos;
F. Reaching un valor del vacío conveniente para la transferencia, de que debe poner el espectrómetro de masas en la comunicación con la cámara de la prueba.
G. Reading del fondo, que es el helio residual en la cámara de la prueba.
H. Pressurization de productos con helio.
Prueba de I.Leak con el espectrómetro de masas.
J.Ventilation de la cámara de la prueba (vuelta a la presión atmosférica), recuperación del helio de los productos a una presión específica (dependa de parámetros elegidos y de la evacuación final de los productos).
K.Opening de la cámara
L.Manual descarga de productos.
Diagrama esquemático:
HongCe adopta a los hardwares famosos de la marca para garantizar la calidad:
| Bomba de vacío | Leybold |
| Sensor del vacío | Inficon |
| Detector de escape del helio | Inficon |
| Sensor de Presure | GE |
| Válvula electromagnética | Burkert |
| PLC | Omron |
| HMI | Omron |
