Sistema de línea de producción de alta capacidad con una máquina automática de carga de refrigerante de cuatro estaciones

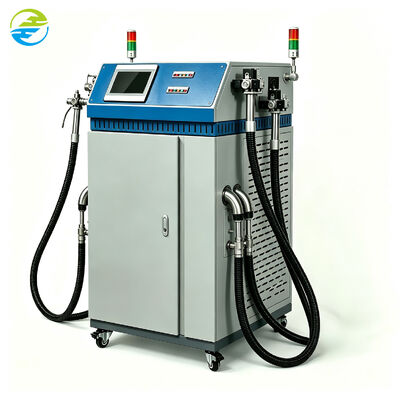

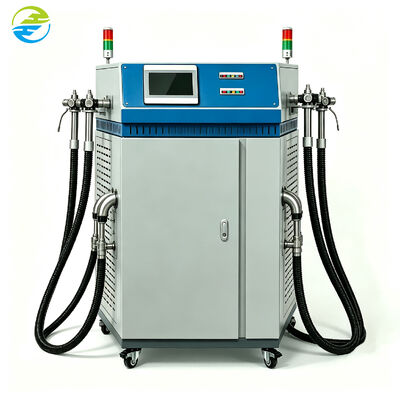

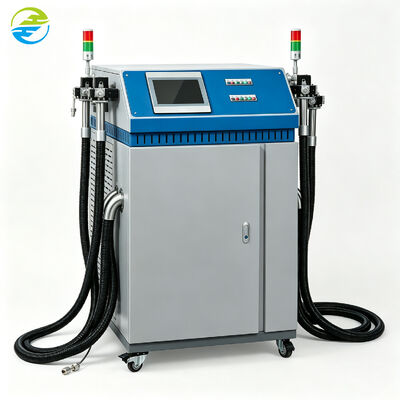

La máquina de carga automática de refrigerante de cuatro estaciones HongCe es un sistema de producción de plato giratorio que realiza evacuación al vacío y carga cuantitativa de refrigerante en cuatro estaciones en un ciclo continuo. Diseñada para líneas de producción de aire acondicionado, deshumidificadores y componentes de refrigeración de alto rendimiento, la máquina logra 80-120 piezas/h con control PLC, identificación de código de barras y trazabilidad de datos MES.

A medida que las líneas de producción de refrigeración se aceleran, las máquinas de carga de una sola estación se convierten en un cuello de botella. La solución es paralelizar el proceso: mientras un producto se está cargando, otros se están evacuando, pesando o transfiriendo.

La máquina de carga de plato giratorio de cuatro estaciones HongCe implementa esta arquitectura paralela. Los productos se indexan a través de cuatro estaciones donde las operaciones de evacuación y carga se distribuyen a lo largo del ciclo. Cada estación está equipada con su propia capacidad de vacío y carga, mientras que un PLC central coordina la secuencia, lee los códigos de barras de los productos y registra los datos de carga. El resultado es una celda de carga compacta y de alto rendimiento que se integra directamente en las líneas de producción automatizadas.

• Diseño giratorio de cuatro estaciones: Procesamiento paralelo en cuatro estaciones con indexación continua para un alto rendimiento.
• Alto rendimiento de producción: 80-120 piezas/h dependiendo del producto, cantidad de carga y tiempo de evacuación.
• Carga de precisión por estación: Precisión de carga de ±0.5g dentro de 100g y ±0.5% por encima de 100g, rango de 10-500g por estación.
• Evacuación al vacío integrada: Capacidad de vacío de 4 L/s por estación con nivel de vacío del equipo de <2 Pa.
• Trazabilidad de código de barras: El escaneo del código de barras del producto vincula cada registro de carga a la unidad individual.

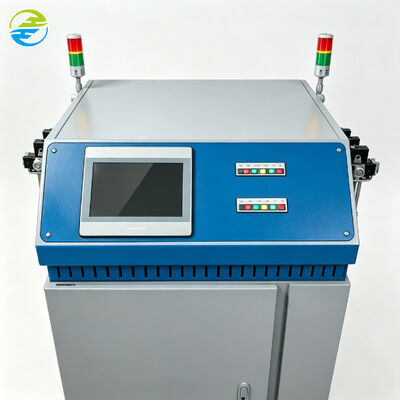

• Integración completa de producción: PLC + pantalla táctil de 12 pulgadas, conectividad MES, almacenamiento de datos de 3 años, interfaces RJ45/RS-485 e inalámbricas.

• ISO 5149 - Sistemas de refrigeración y bombas de calor: requisitos de seguridad y medioambientales
• ISO 817:2024 - Refrigerantes: designación y clasificación de seguridad
• IEC 60204-1 - Seguridad de la maquinaria: equipos eléctricos de las máquinas
• GB/T 5226.1 - Seguridad eléctrica de la maquinaria

• Arquitectura de proceso paralelo: Las operaciones de evacuación y carga se superponen en las estaciones, ocultando el tiempo de proceso y aumentando el rendimiento de la línea.
• Control de indexación del plato giratorio: La indexación impulsada por servomotor con retroalimentación de posición garantiza una alineación precisa de la estación y una operación repetible.
• Control de proceso por estación: Cada estación monitorea de forma independiente el nivel de vacío, el peso de carga y la presión, con marcado de rechazo para unidades fuera de especificación.
• Integración de trazabilidad: Los registros de carga vinculados por código de barras y la conectividad MES convierten la máquina en un nodo de datos en el sistema de gestión de producción.

Guangzhou HongCe Equipment Co., Ltd. se dedica al desarrollo y fabricación de equipos de prueba y sistemas de líneas de producción desde 2003, cubriendo tecnología de vacío, pruebas de fugas, control automático y soluciones de líneas de producción personalizadas. Los equipos HongCe se desarrollan haciendo referencia a los requisitos GB, IEC, EN, UL, VDE, BS, AS e ISO.
