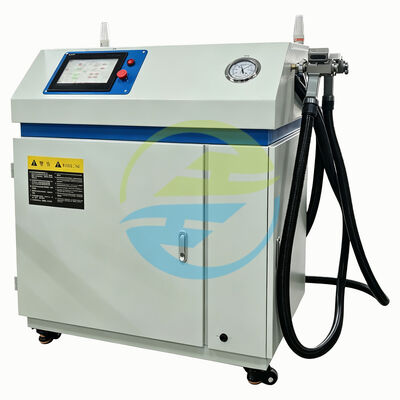

Equipo de Llenado de Refrigerante, Máquina de Evacuación y Carga de Refrigerante de Precisión

El Equipo de Llenado de Refrigerante HongCe está diseñado para líneas de producción de sistemas de refrigeración donde la evacuación controlada por vacío, el pesaje y la carga de refrigerante deben completarse con un control de proceso consistente.

La máquina combina el procesamiento de vacío y la carga cuantitativa de refrigerante en un sistema orientado a la producción. Con una configuración de doble pistola de carga, presión de carga de 1.6-3.5 MPa, precisión de carga de ±0.5 g dentro de 100 g y un rango de carga individual de 10-500 g, está diseñada para soportar operaciones de carga de refrigerante estables y repetibles.

El sistema también admite conectividad MES, almacenamiento de datos de producción hasta por tres años, interfaces de comunicación RJ45/RS-485, retroalimentación de equipo en tiempo real e identificación de equipo personalizada, lo que lo hace adecuado para fabricantes que buscan conectar la carga de refrigerante con la gestión de producción moderna.

En la fabricación de refrigeración, la carga de refrigerante es más que simplemente agregar una cantidad predeterminada de refrigerante. Una pequeña diferencia en la cantidad de carga puede influir en la condición de operación de un circuito de refrigeración. El aire residual, la humedad o una evacuación insuficiente también pueden afectar la consistencia del sistema terminado. Para los equipos de producción, el verdadero desafío es, por lo tanto, hacer que el proceso sea repetible, medible y fácil de gestionar.

HongCe desarrolló esta Máquina de Carga de Refrigerante basándose en ese requisito práctico. El equipo está diseñado para realizar los pasos clave de producción de evacuación por vacío y carga cuantitativa de refrigerante, al tiempo que integra el control de pesaje, el procesamiento de vacío, la gestión de presión y las funciones de datos de producción en un solo sistema.

El resultado es una máquina destinada no solo a cargar refrigerante, sino a ayudar a los equipos de producción a establecer un proceso de carga más consistente de una unidad a la siguiente. Para los fabricantes que están aumentando el volumen de producción o reemplazando las operaciones de carga manual, esta configuración proporciona un camino práctico desde la operación individual hacia un proceso de línea de producción más controlado.

• Configuración de Doble Pistola de Carga: La estructura de doble pistola de carga proporciona una configuración práctica para aplicaciones de producción que requieren operaciones de carga de refrigerante controladas. La carrera efectiva de movimiento es ≥500 mm, lo que permite que el conjunto de carga se adapte a la disposición de producción especificada.
• Carga de Refrigerante Controlada: La presión de carga se especifica en 1.6-3.5 MPa, mientras que el rango de carga individual es de 10-500 g, con la posibilidad de expansión según el requisito del proyecto real. Esto proporciona una base flexible para diferentes requisitos de carga de sistemas de refrigeración.
• Precisión de Carga Cuantitativa: Según la especificación técnica proporcionada: Dentro de 100 g: precisión ±0.5 g; Por encima de 100 g: precisión ±0.5%. Para aplicaciones de producción, este tipo de control cuantitativo ayuda a reducir la variación entre productos individuales.
• Evacuación por Vacío Antes de la Carga: La máquina incorpora un proceso de vacío antes de la carga de refrigerante. La especificación proporcionada indica una capacidad de vacío de 4 L/s y un nivel de vacío del equipo de <2 Pa. Esto permite integrar el proceso de carga con la operación de vacío previa en lugar de depender de equipos manuales separados.Rendimiento Orientado a la Producción:
• El UPH especificado es de 40 piezas/h. Esto hace que el equipo sea adecuado para entornos de producción donde las operaciones de carga deben organizarse en torno a un ritmo de producción definido.Normas de Referencia Internacionales

• – Refrigerantes – Designación y Clasificación de Seguridad: Establece un sistema para la designación y clasificación de seguridad de refrigerantes, incluida la clasificación basada en toxicidad e inflamabilidad y la determinación de límites de concentración de refrigerantes.ISO 5149-1:2014
• – Sistemas de Refrigeración y Bombas de Calor: Aborda definiciones, clasificación y criterios de selección para sistemas de refrigeración y bombas de calor. Se aplica a sistemas de refrigeración y bombas de calor estacionarios y móviles y también cubre la conversión de sistemas a otro refrigerante.ISO 5149-2:2014
• – Diseño, Construcción, Pruebas, Marcado y Documentación: Aborda el diseño, la construcción y la instalación de sistemas de refrigeración y componentes asociados, y también especifica los requisitos relacionados con las pruebas, la puesta en marcha, el marcado y la documentación.Especificaciones Técnicas

• La evacuación por vacío se integra en el flujo de trabajo de carga para que el sistema de refrigeración pueda procesarse antes del llenado de refrigerante.Carga Cuantitativa de Refrigerante:
• La cantidad de carga se controla según el objetivo configurado, con la especificación proporcionada que ofrece una precisión de ±0.5 g dentro de 100 g y ±0.5% por encima de 100 g.Carga Controlada por Presión:
• El proceso de carga está diseñado en torno a un rango de presión especificado de 1.6-3.5 MPa.Control Automático:
• La arquitectura de control integra funciones de carga, procesamiento de vacío, retroalimentación de proceso y datos de producción.Conectividad del Sistema de Producción:
• La conexión MES, la comunicación RJ45 / RS-485 y el almacenamiento de datos permiten que el proceso de carga se convierta en parte de un entorno de gestión de producción más amplio.Trazabilidad del Proceso:
• El almacenamiento de datos de producción de tres años proporciona una referencia a más largo plazo para la gestión de la producción y el análisis de procesos.Preguntas Frecuentes

• Una máquina de carga de refrigerante es un equipo de producción utilizado para llenar cuantitativamente refrigerante en un sistema de refrigeración. Dependiendo de su configuración, también puede integrar evacuación por vacío, pesaje, control de presión, gestión de datos y comunicación de línea de producción.
  ¿Cuál es la diferencia entre equipo de llenado de refrigerante y equipo de carga de refrigerante?

• En aplicaciones industriales, los dos términos se utilizan a menudo indistintamente. Ambos describen generalmente equipos utilizados para introducir una cantidad controlada de refrigerante en un circuito de refrigeración. Para SEO y búsquedas de clientes, tanto Equipo de Llenado de Refrigerante como Máquina de Carga de Refrigerante son descripciones útiles.
  ¿Puede esta máquina evacuar el sistema de refrigeración antes de cargarlo?

• Sí. La especificación proporcionada incluye una capacidad de vacío de 4 L/s y un vacío de equipo de <2 Pa.
  ¿Cuál es el rango de carga?El rango de carga individual especificado es de 10-500 g, y el rango se puede ampliar según los requisitos del proyecto.

• ¿Cuál es la precisión de carga?
  La especificación proporcionada indica: Dentro de 100 g: ±0.5 g; Por encima de 100 g: ±0.5%.

• ¿Cuál es la presión de carga?
  La presión de carga especificada es de 1.6-3.5 MPa.

• ¿Cuántos productos puede procesar la máquina por hora?
  El UPH especificado es de 40 piezas/h. La producción real puede depender del producto, el método de carga, la cantidad de carga y el proceso de producción.

• ¿Puede el equipo conectarse a MES?
  Sí. La configuración proporcionada admite la conexión automática de estaciones MES y proporciona interfaces RJ45 / RS-485.

• Acerca de HongCe
  Guangzhou HongCe Equipment Co., Ltd. se dedica al desarrollo y fabricación de equipos de prueba y sistemas de prueba de líneas de producción desde 2003.

Su operación de fábrica cubre sistemas personalizados de prueba y líneas de producción, incluidas soluciones de vacío y pruebas de fugas y sistemas de recuperación de gas. Para los clientes que compran equipos de llenado de refrigerante, este historial de ingeniería es importante porque el equipo de carga suele ser solo una parte de un proceso de producción de refrigeración más grande.

HongCe puede, por lo tanto, abordar el proyecto desde la perspectiva de equipo + proceso + integración, en lugar de tratar la máquina como un producto aislado.Más Información sobre HongCeRecorrido por la Fábrica de HongCe
