Banco de pruebas de relés conforme a IEC 61810 con entrada AC380V y precisión de nivel 0.2

Descripción del Producto

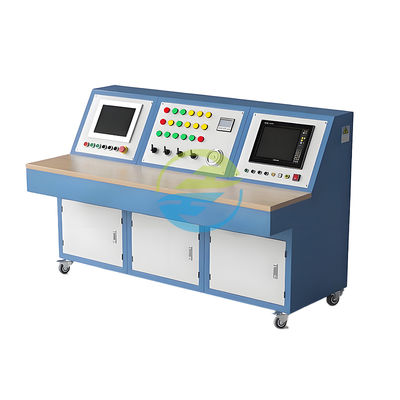

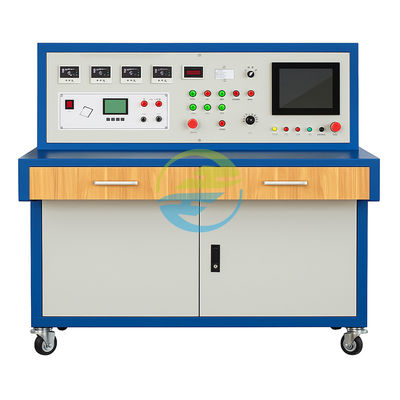

El banco de pruebas de relés HCRTB-004 es un probador de componentes eléctricos integrado de alta precisión diseñado para la prueba de rendimiento de varios relés y componentes de conmutación. Recopila y procesa datos de prueba automáticamente, y simultáneamente muestra, genera informes e imprime datos. Ofrece una operación conveniente y resultados de prueba confiables, satisfaciendo las necesidades de prueba de una amplia gama de componentes eléctricos.

Aplicaciones del Producto

• Se utiliza principalmente en vehículos ferroviarios y de metro. Realiza pruebas de rendimiento operativo (como mediciones de valor de atracción y caída) y ajustes de parámetros en componentes de conmutación eléctrica basados en contacto, como contactores electromagnéticos AC/DC, relés intermedios, relés de voltaje, relés de corriente, relés térmicos, interruptores de aire y relés de tiempo para garantizar que el rendimiento de los componentes cumpla con los estándares.

Características del Producto

• Pruebas completas: Cubre parámetros clave como los valores de atracción/caída/retención de relés intermedios y contactores, valores de disparo de relés de sobrecalentamiento/sobrecorriente y tiempos de disparo de relés de tiempo, satisfaciendo las necesidades de prueba de varios tipos de componentes.
• Alta automatización y eficiencia: Completa automáticamente la adquisición, el procesamiento, la visualización y la impresión de informes de datos, reduciendo las operaciones manuales y mejorando la eficiencia de las pruebas y la precisión de los datos.
• Rango de salida flexible: Proporciona múltiples salidas de voltaje, incluyendo DC 0-150V, DC 0-48V y AC 0-400V, para cumplir con los requisitos de voltaje/corriente de diferentes componentes y proporcionar una fuerte compatibilidad.
• Medición de alta precisión: Utilizando un diseño de precisión de nivel 0.2, esto asegura un error de medición mínimo para parámetros como la resistencia de contacto, la resistencia de aislamiento y la resistencia de la bobina, asegurando una alta fiabilidad de los datos.

Estándar de Referencia Internacional

IEC 61810-1 "Relés y contactores - Parte 1: Disposiciones generales"

• Requisitos de la cláusula: Esta norma especifica la terminología común, las definiciones y los procedimientos básicos para las pruebas de relés y contactores. Los procedimientos de prueba de este producto cumplen con las especificaciones generales para las pruebas de rendimiento de componentes eléctricos descritas en esta norma.

IEC 61810-3 "Relés y contactores - Parte 3: Métodos de prueba para relés electromagnéticos"

• Requisitos de la cláusula: Especifica los métodos de prueba para los parámetros clave de los relés electromagnéticos, como el valor de funcionamiento, el valor de liberación y el valor de retención. Las pruebas de rendimiento operativo de este producto de relés intermedios y contactores AC/DC cumplen totalmente con los estándares de prueba de esta cláusula.

IEC 60947-5-1 "Aparamenta y equipos de maniobra de baja tensión - Parte 5-1: Dispositivos de circuito de control y elementos de conmutación"

• Requisitos de la cláusula: Especifica los requisitos de prueba para componentes como relés y relés de tiempo en circuitos de control. Las funciones de prueba de tiempo de funcionamiento del relé de tiempo y medición de resistencia de contacto de este producto cumplen con los requisitos detallados de esta norma.

Parámetros Técnicos
