Pruebador de retransmisión de gas totalmente automático IEC 60255 Certificado 0.6-4.2m/S Pruebador de caudal inteligente

Probador de relés de gas totalmente automático certificado IEC 60255 0.6-4.2m/S Probador inteligente de caudal

Descripción del producto

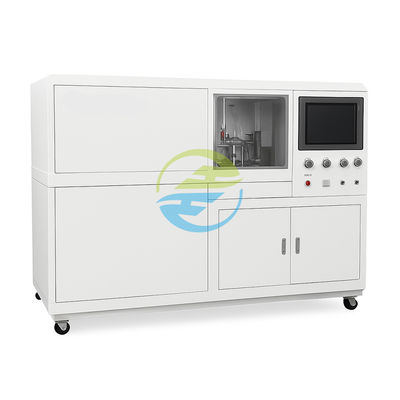

El HC-TRB-002 presenta un diseño integrado de grado industrial, que integra tres sistemas de tuberías de detección independientes (φ25/50/80 mm), una arquitectura de adquisición de datos de alta velocidad CAN bus y tecnología de estabilización de corriente de conversión de frecuencia vectorial. Esto permite la detección totalmente automática y precisa del caudal de los relés de gas, el volumen, el sellado y la deficiencia de aceite. También admite válvulas de cierre de aceite opcionales y un diámetro de φ40.

Aplicación del producto
Proporciona una plataforma de verificación de grado de laboratorio que cumple con los estándares IEC para empresas de energía, fabricantes de transformadores y organizaciones de pruebas, lo que garantiza el funcionamiento fiable de los relés de gas en caso de fallos del transformador (como descarga interna y agrietamiento del aceite), previniendo accidentes mayores.

Características del producto
Adaptación inteligente multicalibre
Tres diseños de tuberías independientes (φ25/50/80), cada uno con secciones de tubería recta dedicadas a la estabilización del flujo, cumplen con las especificaciones de medición de fluidos ISO 5167.
Admite relés de doble flotador/aleta, compatible con los principales modelos globales.
Sistema de detección de error cero
Conteo de pulsos de la bomba dosificadora de engranajes: Precisión de detección de volumen ±0,1 mL (superando el estándar de la industria de 1,0%).
Control de flujo de conversión de frecuencia vectorial: Elimina la pulsación de la bomba de aceite, logrando una estabilidad del caudal de ±0,3% F.S.
Control de nivel de Industria 4.0
Pantalla táctil capacitiva de 19 pulgadas + sistema HMI, generación de informes A4/Wi-Fi con un solo clic.
Arquitectura CAN bus: Recopila sincrónicamente tres pares de señales de gas pesado/ligero, con un tiempo de respuesta de diagnóstico de fallas de <50ms.
Protección de seguridad
Construcción de acero inoxidable 304 + clasificación de protección IP54, sistema de calentamiento de temperatura del aceite (-10°C a 50°C adaptativo).
Mecanismo de sujeción de centrado hidráulico (desviación de concentricidad <±3 mm) evita salpicaduras de aceite.

Normas de referencia internacionales
IEC 60255-1:2022, Especificaciones de rendimiento eléctrico y seguridad para relés, Certificación completa de las características de funcionamiento
ISO 5167-1:2022, Especificaciones de medición para medidores de flujo de presión diferencial, Diseño compatible de secciones de tubería recta para flujo constante
IEEE C57.104-2019, Análisis de gases de falla para equipos sumergidos en aceite, Activación automática del registro del estado de déficit de aceite
IEC 60529:2013, Grados de protección (Código IP), Certificación IP54 (a prueba de polvo y salpicaduras)

Especificaciones técnicas
