Banco de pruebas de bombas de agua de alta presión IEC 60034 - Prueba de rendimiento integral

IEC 60034 Banco de ensayo de la bomba de agua de alta presión Prueba de rendimiento integral

Descripción del producto

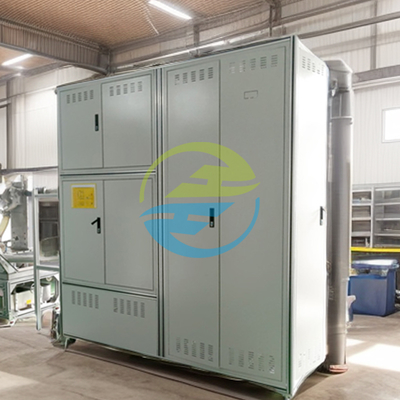

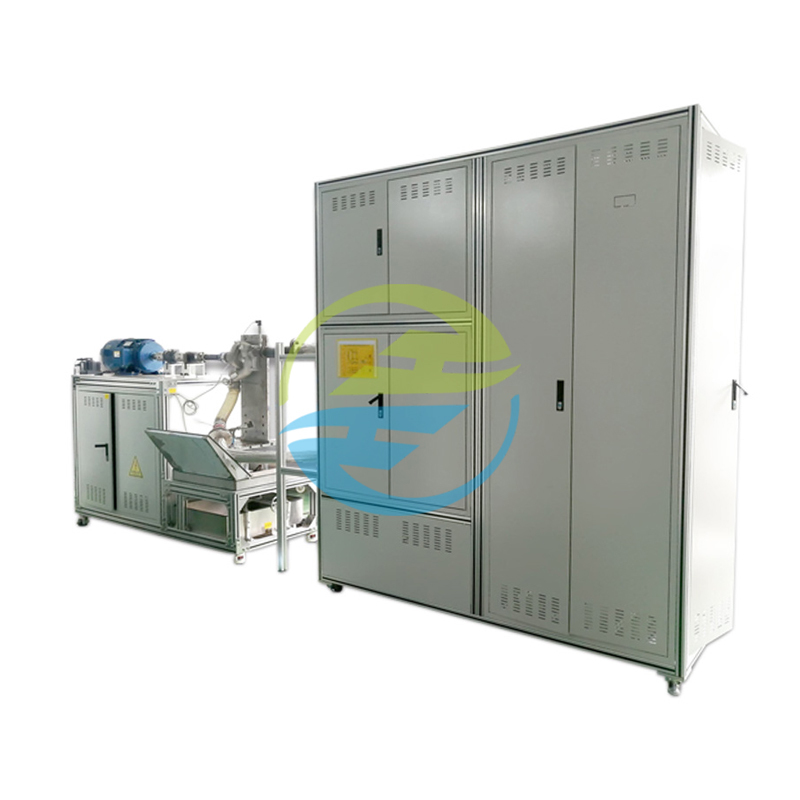

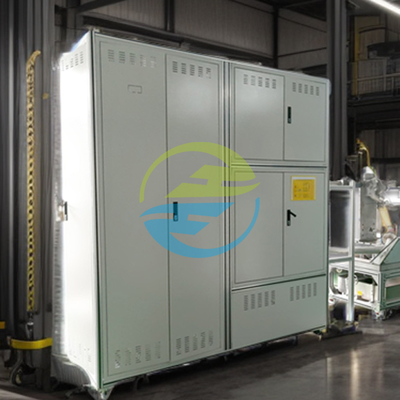

WPT-14 es un sistema de prueba de rendimiento completo y de alta precisión para bombas de agua, diseñado para probar equipos de bomba en las etapas de I + D, producción e inspección.Apoya pruebas automatizadas bajo alta presión, flujo variable, velocidad constante/velocidad variable y condiciones multimedia, que cubren una amplia gama de escenarios de aplicación industrial.el dispositivo cumple las normas internacionales como ISO 9906, integra la adquisición de datos y los sistemas de salida de informes rastreables, y se utiliza ampliamente en la fabricación de bombas, productos petroquímicos, proyectos de conservación del agua e instituciones de investigación científica.

Objetos de ensayo

• Pampas centrífugas:Bombas de tubería de una o varias etapas, horizontales o verticales

• Las bombas de desplazamiento positivo:Las demás máquinas y aparatos para la fabricación de máquinas y aparatos para la fabricación de máquinas y aparatos

• Las bombas de condiciones especiales:Las demás bombas sumergibles, las bombas de motor enlatadas, las bombas magnéticas

Artículos de inspección

1. Parámetros de rendimiento:

   • Cuadros de la cabeza (curva H-Q, precisión)±00,5%)

   • Potencia y eficiencia del eje (P-Ella curva, la resolución es de 0,1%)

   • Cabeza de succión positiva neta (NPSHr, ISO 9906, clase B)

2. Estabilidad operativa:

   • Aceleración de vibración (X/Y/Z de tres ejes,No más2.8m/s2@1500 rpm)

   • ruido en decibelios (a una distancia de 1 m,No más85 dB para una bomba de 55 kW)

3. Durabilidad y seguridad:

   • Fugas de sello (sello mecánico)No más5 gotas/minuto)

   • Aumento de la temperatura del motor (enrollamiento del estator)No más120K, CEI 60034-1)

4. Pruebas especiales:

   • Adaptabilidad a los medios de alta temperatura (150°C de funcionamiento continuo durante 24 horas)

   • Tolerancia a las partículas (probada con agua que contenga impurezas de 50 μm, desgaste)No más0.05 mm)

Características del producto
*Pruebas de alta precisión y control inteligente: se utilizan sensores de alta precisión y sistemas inteligentes de medición y control para lograr una medición precisa de parámetros clave como la presión (± 0.El 2% FS), flujo (± 0,5% FS) y eficiencia (± 0,5%). La pantalla táctil de 12 pulgadas admite el ajuste del esquema de prueba con un solo toque,y el servomotor conectado al PLC ajusta con precisión la velocidad para garantizar la fiabilidad de los datos de ensayo.
*Capacidad de ensayo multidimensional: además de los ensayos de rendimiento convencionales (curva de flujo de cabeza, curva de eficiencia energética del eje, margen de cavitación),También admite la monitorización sincrónica de indicadores como la vibración (resolución 0)..1m/s2), ruido (precisión ±1dB), fuga de sello y aumento de la temperatura del rodamiento para evaluar de forma exhaustiva la estabilidad de funcionamiento de la bomba.
*Diseño flexible y adaptable: El accesorio de cambio rápido (interfaz de brida DN50-DN600) es compatible con varios tipos de bombas, como bombas horizontales, verticales y sumergibles.El sistema de vacío opcional simula las condiciones de trabajo de las bombas de pozo profundo, y admite pruebas de diversos medios como agua limpia, aguas residuales y petróleo para satisfacer las necesidades de diferentes industrias.
*Trazabilidad de datos y gestión inteligente: espacio de almacenamiento incorporado de 256 GB, genera automáticamente varias curvas de prueba e informes, admite la exportación USB / Ethernet y el análisis del software de host.Impresión en tiempo real de los gráficos estadísticos de las SPC, marcado automático y alarma de datos anormales, de conformidad con los requisitos de trazabilidad de la calidad ISO 9001.

Normas internacionales de referencia
El banco de ensayo de la bomba de agua de alta presión WPT-14 sigue estrictamente una serie de normas internacionales autorizadas para garantizar la exactitud y la aplicabilidad global de los resultados de los ensayos:
*Las normas ISO 9906 incluyen:2018: Prueba de aceptación del rendimiento hidráulico de las bombas (prueba de eficiencia de la cláusula 5; prueba NPSH de la cláusula 6).
*GB/T 3216-2016: Prueba de aceptación del rendimiento hidráulico de las bombas dinámicas rotativas de nivel 1, 2, 3 (prueba de cabeza de la cláusula 5; límites de vibración y ruido de la cláusula 6).
*Las especificaciones de la API 610:2010: bombas centrífugas para las industrias del petróleo, la petroquímica y el gas natural (cláusula 9 Prueba de integridad mecánica; cláusula 10 Prueba de rendimiento).
*ANSI/HI 1.6-2019: Prueba de la eficiencia de la bomba (sección 4 Método de cálculo de la eficiencia; sección 5 Incertidumbre del ensayo).
*Las condiciones de ensayo de la norma IEC 60034-12010: Máquinas eléctricas giratorias Parte 1: Calificaciones y rendimiento (Cláusula 7 Prueba de aumento de temperatura; Cláusula 8 Determinación de la eficiencia).
