Vehículo eléctrico bomba de vacío de anillo de agua sujeción automática banco de prueba de rendimiento integral

Banco de pruebas de rendimiento integral con sujeción automatizada para bombas de vacío de anillo líquido para vehículos eléctricos

Introducción del producto

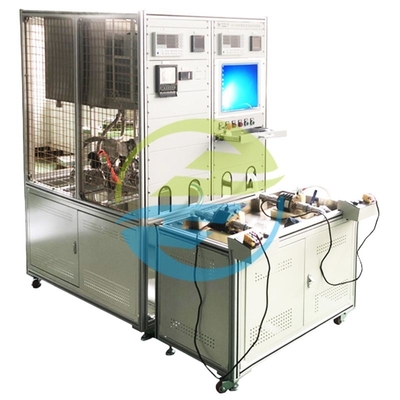

• El banco de pruebas de rendimiento integral con sujeción automatizada WPT-9 para bombas de vacío de anillo líquido para vehículos eléctricos es un equipo de prueba especializado para componentes centrales de vehículos de nueva energía, como sistemas de frenado por vacío y bombas auxiliares de aire acondicionado. Adopta un mecanismo de sujeción automatizado accionado por servo, completando el posicionamiento y la fijación de la bomba probada en 15 segundos. Equipado con un conjunto de sensores de alta precisión y un sistema de control inteligente, recopila sincrónicamente 12 parámetros clave, incluyendo el nivel de vacío, el caudal, la potencia y la temperatura. Los datos de prueba se cargan en tiempo real a una base de datos de grado industrial, lo que permite la trazabilidad y el análisis.
• En comparación con los equipos de prueba manuales tradicionales, este banco de pruebas presenta "sujeción automatizada + pruebas de circuito cerrado de parámetros completos" como sus principales ventajas. Reduce los errores causados por la intervención manual (error de repetibilidad de la prueba ≤ 0,5%) y es compatible con bombas de vacío de anillo líquido de calibre φ20-φ100mm. Satisface las necesidades de pruebas eficientes de las líneas de producción en masa y ayuda a las empresas a mejorar el rendimiento del producto y la eficiencia de I+D.

Características del producto

• Proceso totalmente automatizado: El mecanismo de sujeción accionado por servomotor completa el posicionamiento, sellado, prueba y descarga de la bomba con un solo clic, reduciendo las operaciones manuales en un 80% y minimizando los errores humanos.
• Capacidad de prueba de alta precisión: Adopta sensores de presión importados (precisión del 0,1%FS) y caudalímetros electromagnéticos (error de medición ±0,5%) para garantizar pruebas precisas y fiables del grado de vacío, el caudal y otros parámetros.
• Adquisición síncrona de múltiples parámetros: Admite la monitorización simultánea de 12 parámetros, incluyendo el grado de vacío, el caudal, la velocidad de rotación, la potencia y la diferencia de temperatura de entrada-salida, con una frecuencia de muestreo de 1 kHz para capturar las fluctuaciones instantáneas del rendimiento.
• Diseño de compatibilidad flexible: Adaptable a bombas de vacío de anillo líquido con calibres φ20-φ100mm mediante herramientas ajustables, compatible con modelos de bombas personalizados de diferentes fabricantes de automóviles sin reemplazo frecuente de accesorios.
• Análisis inteligente de datos: Equipado con software de prueba de grado industrial, genera automáticamente curvas de datos e informes de calificación, lo que permite la integración con sistemas MES para lograr una gestión de circuito cerrado de los datos de producción.
• Sistema de protección de seguridad: Equipado con protección contra sobrepresión, protección contra fugas y dispositivos de parada de emergencia, cumple con las normas de seguridad ISO 13849-1 para garantizar procesos de prueba seguros y estables.

Normas de referencia internacionales

• ISO 9906:2012 Bombas rotodinámicas - Ensayos de aceptación del rendimiento hidráulico
  • Cláusula 4.3: Especifica los requisitos de precisión y los métodos para las pruebas de grado de vacío y caudal de los equipos de bombeo
  • Cláusula 5.2: Define los ciclos de calibración y los rangos de error permitidos para los sistemas de prueba

• IEC 60034-1:2019 Máquinas eléctricas rotativas - Parte 1: Clasificación y rendimiento
  • Cláusula 10.3: Métodos de medición y normas de precisión de los instrumentos para las pruebas de potencia del motor

• SAE J1211:2020 Procedimientos de prueba para componentes del sistema de frenos hidráulicos para vehículos de motor
  • Cláusula 7.2: Requisitos de prueba de ciclo de durabilidad para bombas de vacío (≥100.000 ciclos sin fallos)

• ASTM F2808-16 Método de prueba estándar para el rendimiento de las bombas hidrodinámicas para vehículos de carretera
  • Cláusula 6.4: Tiempo de retención de presión y fugas permitidas para las pruebas de tasa de fugas de la bomba

Aplicaciones del producto

• Pruebas de rendimiento en fábrica y selección de calidad de bombas de vacío de anillo líquido para vehículos eléctricos en líneas de producción
• Verificación del rendimiento para la optimización de la estructura de la bomba durante la I+D (por ejemplo, mejora del grado de vacío, pruebas de reducción del consumo de energía)
• Diagnóstico de fallas y evaluación de la recuperación del rendimiento en el mantenimiento posventa
• Pruebas de certificación de cumplimiento de los productos de la bomba por parte de instituciones de prueba de terceros
