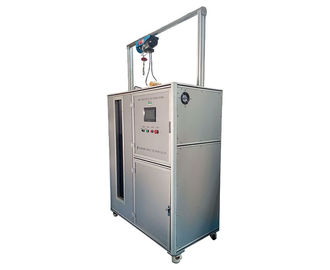

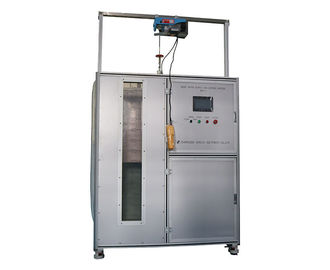

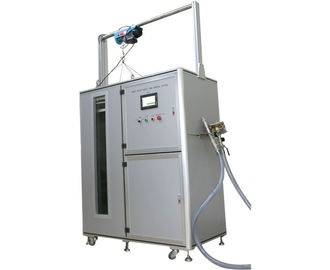

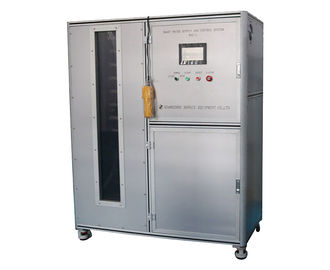

Equipo de prueba elegante del IEC del tanque 500L de la inmersión del control de la prueba IPX7 del IEC 60529

Sistema elegante HH0805 del abastecimiento y de control de agua

Descripción:

Esto se utiliza para la prueba de IPX7, también proporciona el agua y el control automático eléctrico para la prueba de impermeabilización IPX1~6.

Confirme a los estándares:

IEC 60529 IPX7;

EN 60529 IPX7;

IEC 60884-1;

IEC 60598-1;

IEC 60335-1 y así sucesivamente.

Muestra de la prueba:  El aparato de la prueba con funciones a prueba de agua, tales como dispositivos electrónicos, lámparas, gabinetes eléctricos, componentes eléctricos, coche, motocicleta, productos eléctricos (tales como instrumento automotriz, toda clase de interruptores, motores micro, etc.).

Característica:

Tipo integrado del tanque de almacenamiento del agua y de gabinete de control.

Parámetros técnicos:

1. Conveniente para la prueba del agua del impermeable IPX1-6 y del goteo de la UL, de inmersión del agua IPX7 y control automático del sistema de prueba de la prenda impermeable del conjunto;

2. Método del abastecimiento de agua: abastecimiento de agua de la temperatura constante, abastecimiento de agua del flujo constante, abastecimiento de agua constante de la presión

3. Proceso del control del abastecimiento de agua: Después de que el usuario preestableciera el valor del valor de la corriente y de la presión de agua en la pantalla táctil, los metros electrónicos o el monitor en tiempo real digital del indicador de presión los valores actuales, lea los valores en el PLC con la conversión de datos, después ajuste automáticamente la velocidad rotatoria de la bomba a través del convertidor de frecuencia.

4. Hay flujo grande y pequeño abastecimiento de agua de las maneras del flujo dos.

5. Abastecimiento de agua grande del flujo:

(a) es aplicable a la inyección fuerte de la prueba y del agua de espray de agua IPX5~IPX6 de IPX8

(b) gama del flujo: 10~100L/min

(c) exactitud del flujo: ±0.5L/min

(d) flujómetro: Flujómetro de la turbina

(e) bomba de agua: Bomba centrífuga del acero inoxidable

6. Pequeño abastecimiento de agua del flujo:

(a) es aplicable prueba a la prenda impermeable de IPX1, de IPX2, de IPX3, de IPX4 y de la UL

(b) gama del flujo: 1~10L/min

(c) exactitud del flujo: ±0.5L/min

Flujómetro: Flujómetro de la turbina

(d) bomba de agua: Bomba centrífuga del acero inoxidable

(e) gama de presión: ² de los 0.1-3Kg/cm;

(f) indicador digital de la presión: Adopte el indicador de presión digital;

7. Riegue el tanque de almacenamiento:

(a) es aplicable al almacenamiento del agua de la prueba de espray fuerte de agua IPX5~IPX6, inyección de IPX8, del agua inmersión IPX7

(b) volumen: 500L

(c) dimensión: L600mmXW660mmXH1400mm

(d) ventana panorámica: ventana de cristal endurecida

(e) dimensión de la ventana panorámica: W200mmXH1250mm

(f) indicador de la profundidad: acero inoxidable

Altura del indicador de la profundidad del (G): 1300m m, exactitud 1m m

(h) control llano líquido: interruptor de flotador + tubo de desbordamiento

8. Gabinete de control:

(a) detección del flujo: reacción de la señal del flujo a través del flujómetro electrónico

(b) ajuste del flujo: fije en la pantalla táctil

(c) detección de la temperatura: PID

(d) regulador: PLC de Mitsubishi

(e) interfaz amistoso: 7 pulgadas, pantalla táctil del color

(f) función de control: abastecimiento de agua del flujo constante, abastecimiento de agua constante de la presión, control de movimiento vertical de la lluvia del descenso, control de movimiento oscilante de la lluvia del tubo, control de movimiento de la tabla de la rotación y control de tiempo de la prueba.

Función de la protección del (G): protección de la salida, protección contra sobrecarga, protección del cortocircuito.

9. Tubería del abastecimiento de agua: abastecimiento de agua de este equipo usando la manguera del PVC, se asigna a cada dispositivo según la disposición del sitio, y es controlada por la válvula electromágnetica del agua.

10. Instale la válvula del drenaje en la tubería del abastecimiento de agua, él descarga automática el agua después de que se termine la prueba.

11. Filtro: cáscara de acero inoxidable, elemento filtrante fino.

12. Material del cuerpo de máquina: perfil de la aleación de aluminio.

13. Tamaño del aspecto (WXDXH): 1400X750X1600m m.
