Nombre De La Marca: | HongCe |
Número De Modelo: | HT-I02 |
Cuota De Producción: | 1 set |
Precio: | Negotiatable |
Condiciones De Pago: | T/T |
Capacidad De Suministro: | sistema 20 por mes |

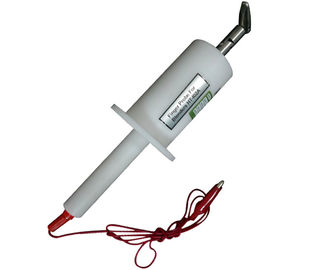

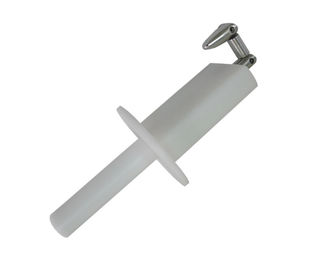

Pruebe la punta de prueba B HT-I02 del finger
Descripción:
Esta punta de prueba se piensa para verificar la protección básica contra el acceso a las piezas peligrosas. También se utiliza para verificar la protección contra el acceso con un finger.
Confirme a los estándares:
IEC 60529 IP2X;
EN 60529 IP2X;
Cuadro 2 del IEC 61032;
Figura 2A del IEC 60950;
IEC 60884-1;
IEC 60335;
UL507, UL1278 cuadro 8,4 y así sucesivamente.
Muestra de la prueba: Piezas vivas del recinto fácilmente accesible o piezas mecánicas.
Característica: Esta punta de prueba del finger de la prueba consiste en dito, el finger, la base y la manija aislada que simula las características de la mano humana. Tiene dos juntas movibles, que se pueden curvar en el 90°. Adaptable: puede ser utilizada para la prueba de choque anti-eléctrica cuando está equipada de los conectores banana y del conector enchufables del amphenol en el extremo de la manija, o utilizada para la prueba de la protección del recinto cuando agujero roscado abierto de M6 en el extremo de la manija (conectada con el dinamómetro del tirón y del empuje).
Parámetros técnicos:
Modelo | HT-I02 | HT-I02A | HT-I02B | HT-I02T |

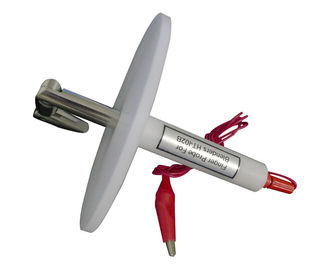

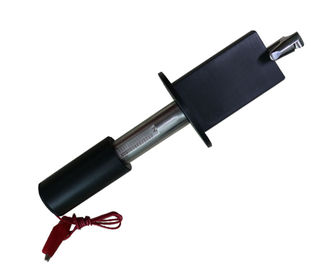

Nombre | Finger estándar de la prueba | Finger circular de la prueba del bafle | Finger grande de la prueba del bafle | Finger estándar de la prueba con la fuerza |
Junta 1 | 30m m | 30m m | 30m m | 30m m |
Junta 2 | 60m m | 60m m | 60m m | 60m m |
Longitud del finger | 80m m | 80m m | 100m m | 80m m |
Yema del dedo a desconcertar | 180m m | 180m m | - | 180m m |
Cilíndrico | R2 | R2 | R2 | R2 |
Esférico | R4 | R4 | R4 | R4 |
Yema del dedo que corta ángulo biselado | 37 grados | 37 grados | 37 grados | 37 grados |
Forma cónica de la yema del dedo | 14 grados | 14 grados | 14 grados | 14 grados |
Pruebe el diámetro del finger | 12m m | 12m m | 12m m | 12m m |
El A-A secciona el diámetro | 50m m | 50m m | - | 50m m |
El A-A secciona anchura | 20m m | - | - | 20m m |
Diámetro del bafle | 75m m | 75m m | 125m m | 75m m |
Grueso del bafle | 5m m | 5m m | - | 5m m |
Fuerza | - | - | - | Con la fuerza de 10N, 20N, 30N |
Estándar aplicado | IEC 61032-1 | IEC 60335-1 | IEC 60335-2-14 | IEC 60529-1 |
