Datos del producto:
Pago y Envío Términos:
|
| Ángulo de la barra del péndulo: | 0-90 ° ajustable, exhibición de la escala | Longitud de la barra del péndulo: | 1000mm |
|---|---|---|---|
| Elemento llamativo: | 5J, 10J, 20J, 50J | Altura del impacto: | 200mm~1200m m ajustables |
| Alta luz: | equipo de prueba de impacto,Máquina de prueba de impacto de péndulo |
||
aparato de balanceo de la prueba del martillo del péndulo de la máquina de prueba de impacto de 90J IEC60068-2-75
Información de producto:
El aparato de la prueba se diseña y se fabrica según los requisitos de IEC61439-1: 2009, IEC62262: la cláusula 2002 6 e IEC60068-2-75, se aplica para probar el grado mecánico de la fuerza de la colisión cuando chocan las cáscaras del equipo eléctrico los objetos externos.

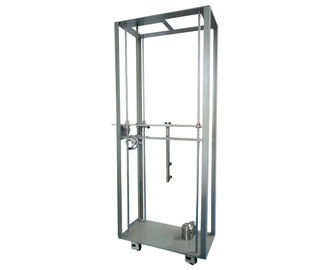

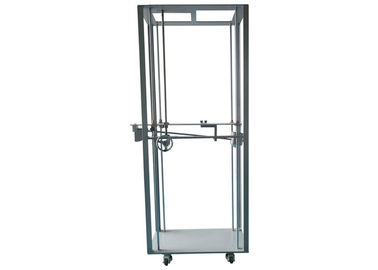

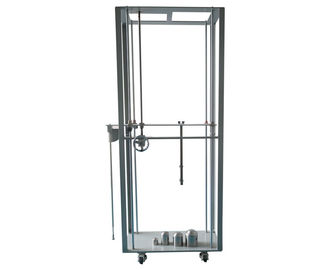

El marco de este dispositivo es soldado con autógena por el acero inoxidable, la estructura es compacta y durable. Las consolas de montaje se pueden ajustar hacia arriba y hacia abajo, y el ángulo del impacto es el ° 0-90 ajustable, el aparato entero de la prueba es fácil ser actuado.
Parámetros técnicos:
| 1 | Ángulo de la barra del péndulo | 0-90 ° ajustable, exhibición de la escala |
| 2 | Longitud de la barra del péndulo | 1000m m |

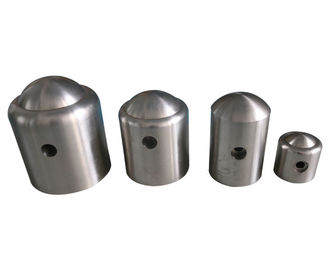

| 3 | Elemento llamativo | 5J, 10J, 20J, 50J (90J parte el mismo elemento llamativo de 50J), uno de cada uno |
| 4 | Altura del impacto | 200mm~1200m m ajustables |
Energía del impacto, masa equivalente y carta de la altura del descenso:
| Energy/J | 5 | 10 | 20 | 50 |
| Masa equivalente kilogramo (el ±2%) | 1,7 |
5 |
5 | 10 |
| Altura de la caída el mm±1% | 300 | 200 | 400 |
500 |
Principios mecánicos:

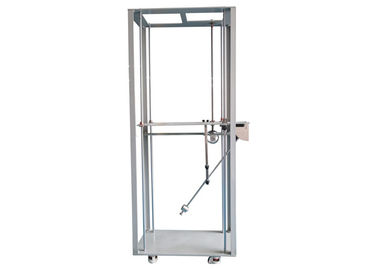

Este aparato se diseña y se fabrica según IEC 60068-2-75, la parte frontal de la barra del péndulo está conectado con los elementos llamativos, ajusta la barra del péndulo a cierta altura y lanza la, después el oscilación de la barra del péndulo libremente para afectar la superficie de la muestra de la prueba dentro de un área de la definición. Diversos elementos llamativos de la masa equivalente están correspondiente a diversas energías del impacto, y se aplican a diversa prueba de fuerza del recinto del equipo eléctrico.
Métodos de prueba:
1. Mueva el aparato de la prueba a la ubicación conveniente antes de la muestra de la prueba, ajuste los tornillos de tierra para hacer el aparato de la prueba colocado llano, en este tiempo, el aparato de la prueba es apoyado por los tornillos de tierra y los echadores están de la tierra.
2. Instale el elemento llamativo apropiado según energía llamativa requerida en la barra del péndulo.
Método de la instalación y del reemplazo: Atornille hacia fuera el perno fijo, atornille el elemento llamativo seleccionado en la barra del péndulo, después apriete los pernos.
3. Mueva el probador a la posición conveniente donde está ser probada la muestra, ajustan el echador para hacer la posición horizontal de la burbuja en el centro, aseguran el probador en la tierra llana y la tierra rígida del contacto de los echadores.
4. Ajuste el volante de dirección de levantamiento para hacer la alineación llamativa del elemento el punto de impacto, apriete el perno fijo en la guía para fijar el dispositivo de elevación.
5. Ajuste la barra del péndulo a la altura requerida del elemento llamativo, ponga la barra del péndulo en la abrazadera del lanzamiento, el usuario puede ajustar la barra del péndulo según la escala del dial y la exhibición de la escala en la bandeja desprendible.
6. El elemento llamativo afectará la muestra cuando se libera el perno de la liberación.
Observación: Evite el re-impacto.
7. Para diversa prueba los requisitos satisfacen substituyen el elemento llamativo según los pasos antedichos. Nota: Al probar el elemento llamativo de 50J utilice por favor el perno de la liberación en la parte superior de la barra larga de la liberación, al mismo tiempo, se aseguran de por favor que se ha vuelto el perno más bajo de la liberación.
Substituya por favor la barra corta del lanzamiento al probar el elemento llamativo de 90J.
