El PLC controla el equipo de prueba del IEC para circular vio el interruptor y más bajo guarda la prueba integrada

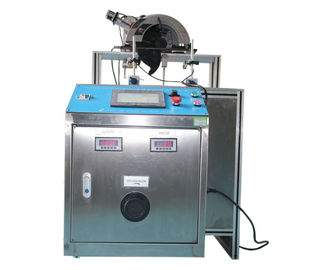

La circular vio resistencia del interruptor y más bajo guarda el dispositivo integrado CSG-2 de la prueba del tiempo de recuperación

Estándar: EN 60745-2-5: 2010 anexo M21.18, anexo M21.18.301, anexo M21.203, anexo M21.301, figura M.301, IEC60745-2-5: 2003 anexo cláusula 17,101 del 60745-2-5:2010 de BB.20.102, del EN y cláusula 19.102.3.

Uso: Se utiliza para probar el funcionamiento circular del interruptor de la sierra y la circular vio la durabilidad de un guardia más bajo y el tiempo de recuperación.

Muestra de la prueba: Sierras circulares

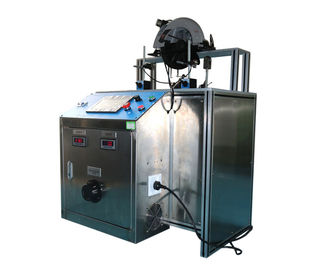

Característica: Este equipo se compone de dos porciones, del sistema mecánico y del sistema de control eléctrico.

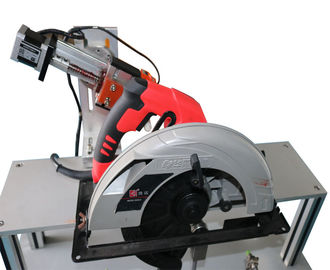

El sistema mecánico es la tabla para la sierra circular. Hay un interruptor y el zócalo en la tabla, operador de la muestra puede empujar el interruptor para dar vuelta con./desc. a la fuente de alimentación de la carga a la muestra de la prueba; diversos tamaños de sierras circulares se pueden poner y fijar en la tabla; en la tabla, el dispositivo para cerrar el interruptor de la circular de mano consideró en la posición de "ON"; la cuchilla puede extender a la parte inferior de la tabla a través del surco medio; en la tabla donde debajo de la cuchilla, hay el putter más bajo del guardia y los sensores de dos posiciones, que pueden ser impulsión el guardia más bajo de la sierra circular que se abrirá o cerrada.

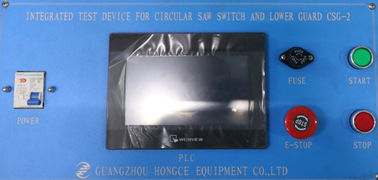

El sistema de control eléctrico consiste en la fuente de alimentación de la carga, el PLC de MITSUBISHI, la pantalla táctil de 7 pulgadas y el etc. Puede alcanzar la operación manual y la operación automática.

Control manual:

El operador puede mover manualmente al guardia más bajo que el putter por la prensa “gira manualmente a la derecha” o “gire manualmente a la izquierda” en la pantalla táctil, después el guardia más bajo gradualmente abierto o cercano, cuando el putter hace al guardia más bajo que se abrirá en la posición abierta máxima (indicador correspondiente del sensor de posición se está encendiendo), en este tiempo, operador puede parar la acción más baja de la abertura del guardia; y el operador puede hacer manualmente el interruptor circular de la sierra para ser con./desc. presionando el “interruptor en manualmente” o “apague manualmente” en la pantalla táctil, el dispositivo de la fijación de interruptor puede cerrar o lanzar automáticamente el interruptor de la sierra circular. El operador puede presionar el botón de paro en el panel para alcanzar para suministrar o para no suministrar voltaje de la carga a la muestra de la prueba.

Operación automática:

1. el operador puede preestablecer la época del intervalo de la cerradura de fijación del dispositivo o lanzar la circular vio el interruptor, la época del intervalo del voltaje de la carga suministrado a la muestra de la prueba, y la época de residencia de la abertura del guardia más bajo de la sierra circular, después de ese, la prensa “comienzo” del operador solamente en la pantalla táctil, la prueba antedicha para el interruptor circular de la sierra será procesada automáticamente.

 2. Lo que sigue está principalmente para el circular vio la prueba de la durabilidad de un guardia más bajo y del tiempo de recuperación: La sierra debe ser fijada para un 90°cut y ser orientada en el avión horizontal. El guardia más bajo debe ser completado un ciclo de la posición cerrada completa a la posición abierta máxima y entonces lanzado para 50 000 ciclos a una tarifa no menos que 10 ciclos por minuto, el número de épocas es registrado por el sensor de posición. La época cercana del guardia más bajo no es menos que 0.3s, si exceda 0.3s, después el número de un descanso se cuenta. La época cercana del guardia más bajo de la última vez se registra después de que el equipo corra a los tiempos requeridos de la prueba, y el equipo parará automáticamente.

Parámetros técnicos
