Durabilidad eléctrica del impacto del equipo de prueba del IEC para el martillo IEC6074-2-6

Durabilidad eléctrica del impacto del equipo de prueba del IEC para el martillo IEC6074-2-6



Información de producto:
El sistema de prueba de la durabilidad del impacto para el martillo es conveniente para la prueba de la durabilidad de la herramienta eléctrica debajo de 3KW. Este probador cumple el requisito de IEC6074-2-6: estándar 2003. Es el equipo de prueba ideal para las organizaciones de prueba profesionales y los fabricantes eléctricos de las herramientas.
El banco de pruebas sin carga de la prueba y de la durabilidad de vida del martillo eléctrico está según el requisito estándar IEC6074-2-6, cuadro 103, martillo eléctrico cargado o el taladro eléctrico, hacerle la operación intermitente, prueba el martillo eléctrico o el taladro eléctrico si es posible ocurrir los requisitos inferiores al nivel normal de los peligros eléctricos y mecánicos en uso normal.

Pruebe el principio y estructúrelo:
Prueba sin carga de la operación: Los martillos rotatorios con “modo del taladro solamente” se actúan en sin carga con el mecanismo del impacto desunido para 12 h en un voltaje igual a 1,1 por el voltaje clasificado, y entonces para 12 h en un voltaje igual a 0,9 voltajes clasificados de las épocas.
Cada ciclo de la operación comprende un período de "ON" de 100 s y un período de "OFF" de 20 s, los períodos de "OFF" que son incluidos en el tiempo de funcionamiento especificado.
Durante la prueba, la herramienta se coloca en tres diversas posiciones, la época de funcionamiento, en cada voltaje, siendo aproximadamente 4 h para cada posición.
Nota; El cambio de la posición se realiza para prevenir la acumulación anormal de polvo del carbono en cualquier lugar particular. Los ejemplos para las tres posiciones son horizontales, verticalmente ascendentes y verticalmente abajo.

Todos los martillos, incluyendo los martillos con modo del taladro solamente, se montan verticalmente en un aparato de la prueba tal y como se muestra en del cuadro 103 y se actúan en el voltaje clasificado o en el valor medio de la gama clasificada del voltaje, por cuatro períodos de 6 h cada uno, el intervalo entre estos períodos que son por lo menos 30 Min.
Durante estas pruebas, los martillos se actúan intermitentemente, cada ciclo que comprende un período de la operación de 30 s y un periodo de descanso de 90 s durante los cuales los restos de la herramienta apagaron.
Durante las pruebas, una fuerza axial para asegurar la operación constante del mecanismo del impacto se aplica al martillo con un medio resistente.
Si la subida de la temperatura de cualquier pieza de la herramienta excede la subida de la temperatura determinada durante la prueba de 12,1, los periodos forzados del enfriamiento o de descanso son aplicados, los periodos de descanso que son excluidos a partir del tiempo de funcionamiento especificado.
Durante estas pruebas, los dispositivos de protección contra sobrecarga no actuarán.
La herramienta se puede cambiar por intervalos mediante un interruptor con excepción de incorporado en la herramienta.
Durante estas pruebas, el reemplazo de los cepillos de carbono se permite, y la herramienta se engrasa y se engrasa como en uso normal.
Si el mecanismo del impacto falla mecánicamente durante la prueba sin hacer una parte accesible llegar a estar viva puede ser substituido por un nuevo.

Estructura:

Este equipo se compone de tres porciones, del gabinete de control eléctrico, de la caja de la carga y del dispositivo mecánico.
1. el gabinete de control eléctrico incluye el PLC de MITSUBISHI, la pantalla táctil de 7 pulgadas y el panel de control;
2. la caja de la carga incluye el voltaje ajustable 0-250V, con voltaje, exhibición actual.

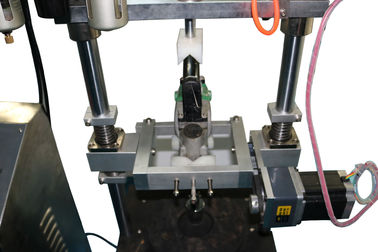

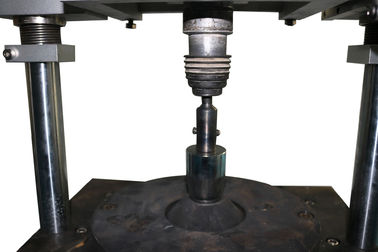

3. el dispositivo mecánico tal y como se muestra en del cuadro 103, incluye 90kg, 180kg, base de acero 270kg, incluyendo el sacador, la placa de la transferencia y el accesorio.




Parámetros técnicos:

• Fuente de alimentación: 120V/60Hz.
• Control: Control del PLC de MITSUBISHI, control de la pantalla táctil del color de 7 pulgadas.
• Tiempo de la prueba: La pantalla táctil puede ser preestablecida.
• Ciclo de la prueba: 0-999999 la hora puede ser preestablecida.
• Modo de la combinación: Gabinete de control eléctrico + dispositivo mecánico.
• Dispositivo mecánico tal y como se muestra en del cuadro 103, conteniendo 90, 180, 270, 360 kilogramos de la base de acero, incluyendo el sacador, la placa de la transferencia y el accesorio.
• Tamaño: L1000*W800*H1600mm, sobre 200kg
