Información de producto:

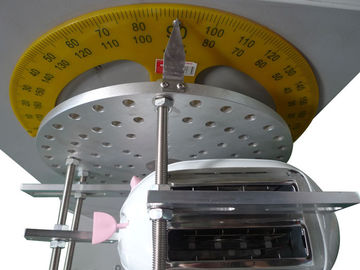

Este aparato de la prueba comprueba la protección del cordón de la fuente donde entra en el dispositivo. Se ajusta al requisito estándar IEC60335-1 de la cláusula 25,14. Los dispositivos proporcionaron un cordón de la fuente se mueven que mientras que son en funcionamiento serán construidos para proteger el cordón de la fuente adecuadamente contra excesivo doblando donde entra en el dispositivo. Esto no solicita dispositivos con los carretes automáticos del cordón.

Los dispositivos proporcionaron un cordón de la fuente se mueven que mientras que son en funcionamiento serán construidos para proteger el cordón de la fuente adecuadamente contra excesivo doblando donde entra en el dispositivo.

Nota 1: Esto no se aplica a los dispositivos con los carretes automáticos del cordón que son probados por 22,16 en lugar de otro.

La conformidad es comprobada por la prueba siguiente que se realiza en un aparato que tiene un miembro oscilante tal y como se muestra en del cuadro 8.

Fijar la parte del dispositivo que incluye la abertura de la entrada al miembro oscilante para, cuando el cordón de la fuente está en el centro de su viaje, el eje del cordón donde entra en el guardia o la entrada del cordón es vertical y pasa con el eje de la oscilación. El eje principal de la sección de cordones planos será paralelo al eje de la oscilación.

Se carga el cordón de modo que sea la fuerza aplicada:

10 N, para los cordones que tienen una superficie transversal nominal que excede 0,75 milímetros de ²;

5 N, para otros cordones.

Ajustar la distancia X, tal y como se muestra en del cuadro 8, entre el eje de la oscilación y el punto donde el cordón o el guardia del cordón entra en el dispositivo, para cuando el miembro oscilante se mueve sobre su gama completa, el cordón y la carga hace el movimiento lateral mínimo.

Mueven al miembro oscilante con un ángulo del 90° (45° a cada lado de la vertical), el número de flexings para el tipo accesorios de Z que son 20000 y para otros accesorios 10000. El índice de doblar es 60 por minuto.

Nota 2: El doblar es un movimiento del 90°.

El cordón y sus piezas asociadas se dan vuelta con un ángulo de la mitad del número 90°after de flexings, a menos que se quepa un cordón plano.

Durante la prueba, los conductores se suministran en el voltaje clasificado y se cargan con la corriente clasificada del dispositivo.

Nota 3: La corriente no se pasa a través del conductor de la conexión a tierra.

La prueba no resultará adentro

1. Un cortocircuito entre los conductores;

2. Una fractura de más el de 10% de los filamentos de cualquier conductor;

3. Separación del conductor de su terminal;

4. Aflojamiento de cualquier guardia del cordón;

5. Daño al cordón o al guardia del cordón que podrían empeorar conformidad con este estándar;

6. Filamentos quebrados que perforan el aislamiento y que llegan a ser accesibles.

Parámetros técnicos:
