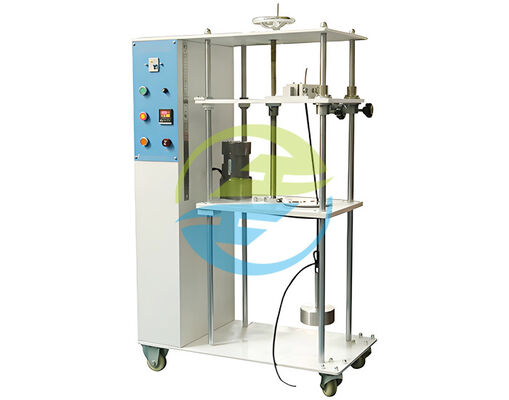

Instalación de ensayo de grado de daño de alambre conforme a la norma IEC60947-1 con altura de ensayo ajustable de 250 a 500 mm y diámetro de giro de 75 mm

Nombre De La Marca:	HongCe
Número De Modelo:	HC9903A
Cuota De Producción:	1 juego
Precio:	Negotiatable
Condiciones De Pago:	T/T
Capacidad De Suministro:	10 juegos/mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

Calibration Certificate (Cost Additional)

Estándar:

Se aplicará la norma IEC 60947-1.

Altura de la prueba:

250~500mm

Diámetro de giro:

75mm

Tasa de prueba:

10 ± 2 rpm

Diámetro del orificio de la ferrule:

6,5~28,6 mm

Tiempos de la prueba:

0~9999

Detalles de empaquetado:

Madera contrachapada

Resaltar:

Dispositivo de prueba de grado de daño de cables conforme a IEC60947-1

Probador de resistencia mecánica IEC con altura de prueba ajustable de 250~500 mm

Evaluador de integridad de aislamiento con diámetro de giro de 75 mm

Descripción de producto

Dispositivo de prueba de grado de daño del cable para la evaluación de la integridad mecánica y del aislamiento IEC

Descripción del producto

Probador de flexión de 75 mm para el daño por sujeción de cables y el aflojamiento accidental de conductores según IEC60947

El dispositivo de prueba de grado de daño del cable de HeJin, una fábrica original especializada en equipos de prueba IEC, está diseñado para ayudar a los ingenieros a comprender claramente cómo responden los cables eléctricos a la presión, la abrasión y el impacto mecánico. Más que un dispositivo de prueba, es una herramienta confiable que aporta precisión, confianza y repetibilidad a todos los laboratorios centrados en la seguridad del cable y la fiabilidad del producto.

Características

Cumple totalmente con los requisitos de prueba IEC
Alta precisión mecánica para una evaluación precisa de los daños
Construcción metálica robusta diseñada para una larga vida útil
Ajustes de prueba ajustables para adaptarse a varios tamaños de cable
Funcionamiento suave para minimizar los errores del usuario

Normas internacionales

IEC 60884 1 Enchufes y tomas de corriente
Cláusula 23 Resistencia mecánica
Cláusula 24 Resistencia a los daños
IEC 60227 Cables aislados de PVC IEC 60245 Cables aislados de goma
Cláusula 5 Pruebas mecánicas en cables terminados
IEC 60335 1 Electrodomésticos y aparatos eléctricos similares
Cláusula 8 Protección contra riesgos mecánicos
Pruebas de cables y conectores IEC 62196 EV
Pruebas de impacto y abrasión mecánica
Serie IEC 60695 Pruebas de riesgo de incendio
Preacondicionamiento mecánico para evaluaciones de inflamabilidad

Parámetros técnicos

Modelo	HC9903A
Velocidad de prueba	10±2 RPM
Diámetro de giro	75 mm
Tiempos de prueba	0～9999
Pesos	0.2,0.3, 0.4, 0.7, 0.9, 1.4, 2, 2.9, 4.5, 5.9, 6.8, 8.6, 9.5, 10.4, 14, 15, 16.8, 20, 22.7 kg (pesos superpuestos)
Altura de prueba	250~500 mm
Diámetro del orificio de la férula	6.5~28.6 mm, 12 piezas
Normas	IEC60998-2-2,IEC60947-1

Aviso:

(1) Este dispositivo está equipado con 18 casquillos de cable de 9 tamaños, diámetro: 6,5 mm, 9,5 mm, 13 mm, 14,5 mm, 15,9 mm, 19,1 mm, 22,2 mm, 25,4 mm y 28,6 mm.

(2) El radio de giro del orificio central de la plataforma giratoria es de 38 mm, el usuario puede seleccionar el casquillo de cable apropiado de acuerdo con los requisitos de prueba para la muestra de prueba.

(3) Si el orificio del casquillo no es lo suficientemente grande, es necesario agrupar el cable en el orificio, se puede reemplazar un casquillo de cable más grande.

(4) Desviación de altura (H) de ±15 mm.

Tabla 1: Lista de pesos

Nº	Masa del peso (kg)	Cantidad
1#	0,2 con gancho	1 pieza
2#	0,3 con gancho	1 pieza
3#	0,4 con gancho	1 pieza
4#	0,7 con gancho	1 pieza
5#	0,7 orificio pasante	2 piezas
6#	0,9 con gancho	1 pieza
7#	0,9 orificio pasante	2 piezas
8#	1,4 con gancho	1 pieza
9#	2 con gancho	1 pieza
10#	2 orificio pasante	1 pieza
11#	2,3 orificio pasante	1 pieza
12#	4,5 con gancho	1 pieza
13#	4,5 orificio pasante	1 pieza
14#	6,8 con gancho	1 pieza
15#	6,8 orificio pasante	1 pieza
16#	8,2 con gancho	1 pieza

Tabla 2: Tabla de colocación de pesos

Masa requerida (kg)	Colocación
0,2	1#
0,3	2#
0,4	3#
0,7	4#
0,9	6#
1,4	8#
2	9#
2,9	9#+7#
4,5	12#
5,9	12#2*5#
8,6	14#+2*7#
9,5	9#+13#+11#+5#
10,4	12#+13#+2*5#
14	14#+13#+10#+5#
15	16#+15#
16,8	16#+13#+11#+2*7#
20	16#+15#+11#+10#+5#
22,7	16#+15#+13#+11#+7#

Imágenes detalladas

Preguntas frecuentes

¿Se puede personalizar el dispositivo?

Sí. Como fabricante original, HongCe admite OEM/ODM, accesorios personalizados, cargas de prueba especiales y dimensiones especiales basadas en los requisitos del cliente.

¿Es adecuado para auditorías de certificación?

Absolutamente. El dispositivo cumple con los requisitos de prueba mecánica de la IEC y se utiliza con frecuencia en laboratorios de certificación como CE, CB e inspección de calidad del producto.

¿En cuánto tiempo se pueden proporcionar piezas de repuesto?

HongCe mantiene un suministro estable a largo plazo de piezas de repuesto. La mayoría de los componentes se pueden enviar en un plazo de 3 a 5 días laborables.

¿Ofrecen formación en línea?

Sí. HongCe proporciona formación en vídeo en línea, demostraciones de funcionamiento y orientación sobre la instalación para garantizar una fácil configuración para los nuevos usuarios.

¿Se puede utilizar el dispositivo para I+D y comparación de materiales?

Sí. Es especialmente útil para comparar el rendimiento del aislamiento, desarrollar nuevos materiales para cables y mejorar el diseño del producto.

¿Qué diferencia este dispositivo de la competencia?

HongCe fabrica el dispositivo con mecanizado de alta precisión, materiales estructurales duraderos y componentes de larga duración. Como proveedor de fábrica, el dispositivo ofrece una mejor estabilidad, fiabilidad y valor en comparación con las empresas comerciales habituales.
