Banco de pruebas de motores de alta velocidad y alta potencia para equipos de ensayo de rendimiento del motor de estación única

Banco de pruebas de motor de alta velocidad y alta potencia para equipos de prueba de rendimiento de motores de estación única

Introducción del banco de pruebas de motor:

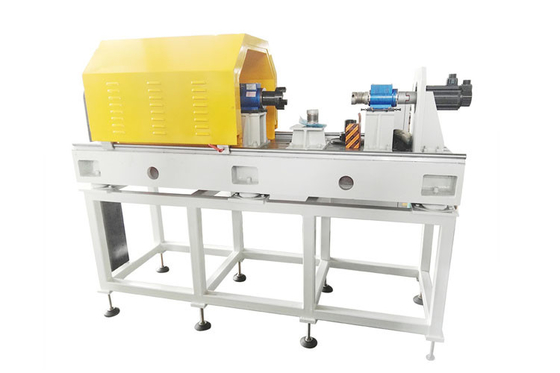

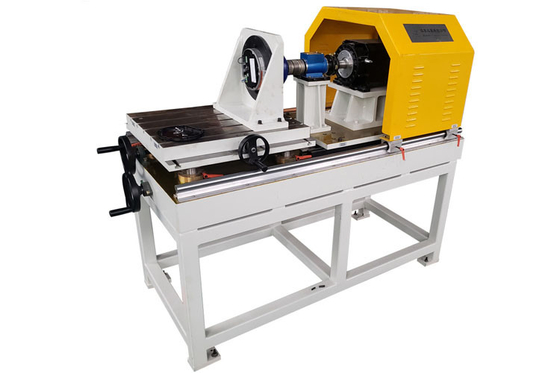

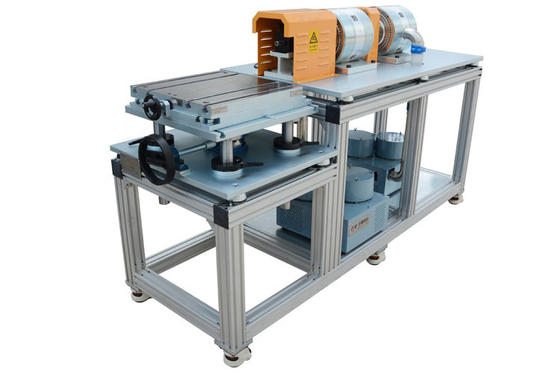

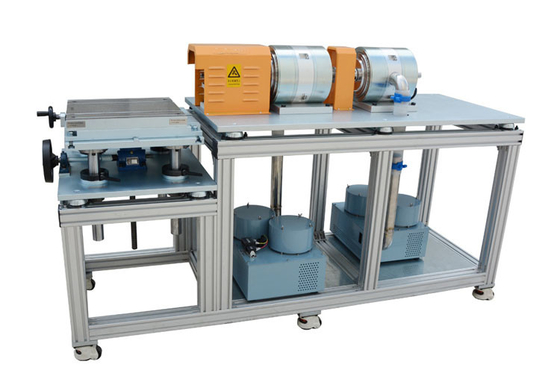

El banco de pruebas (sistema de prueba) de motor de alta velocidad y alta potencia se puede utilizar en diversas aplicaciones de motores de alta velocidad, como motores de accionamiento de vehículos de nueva energía, motores de compresores de aire de alta velocidad y motores de levitación magnética de alta velocidad. La plataforma de instalación se puede diseñar según el motor a probar, y se puede seleccionar la estructura de instalación con brida de extremo o la estructura de instalación con base.

El banco de pruebas de motor se utiliza principalmente para probar el voltaje de entrada del motor, la corriente de entrada (CA/CC), la potencia de entrada, el factor de potencia (CA); el par de salida (par nominal, par de bloqueo, par de arranque, par máximo, etc.), la velocidad de salida, la potencia mecánica de salida; la eficiencia; el aumento de temperatura, la vibración, el ruido, etc. Puede realizar pruebas de tipo y pruebas de fábrica para evaluar el rendimiento integral del motor y proporcionar una base de parámetros precisa para la I+D, producción, mantenimiento y aplicación en campo del motor. El banco de pruebas de rendimiento integral del motor puede probar todo tipo de motores asíncronos, motores síncronos, motores de imanes permanentes, motores de CA, motores de CC, motores de nueva energía, etc.

Partes principales del sistema de prueba de motor:

El banco de pruebas de motor incluye principalmente un dinamómetro, un sistema de control, un sistema de medición de parámetros eléctricos, una estructura mecánica y software de monitoreo.

Principales elementos de prueba del banco de pruebas de motor:

Prueba de características de potencia y par del motor con controlador

Prueba de aumento de temperatura del motor con controlador

Prueba de rotor bloqueado del motor con controlador

Prueba de verificación de desarrollo de estrategia de control del controlador del motor

Prueba de velocidad máxima del motor con controlador

Prueba de retroalimentación de energía regenerativa de frenado del motor con controlador

Prueba de características externas del motor

Prueba de desarrollo y optimización de adaptación del tren motriz del motor y el controlador

Prueba de rendimiento y prueba de calibración del tren motriz del motor y el controlador

Prueba de mapa de eficiencia

Prueba de respuesta acelerada

Prueba de respuesta de par

Prueba de resistencia de carga cíclica en estado estacionario

Parámetros del banco de pruebas de motor:

Perfil de la empresa:

La base de producción de Guangzhou HongCe Equipment Co., Ltd se encuentra en Foshan Sanshan New Town, adyacente a la estación de tren del sur de Guangzhou. Nos especializamos en el campo deequipos de prueba de eficiencia energética, equipos de prueba de rendimiento, equipos de prueba IP, equipos de prueba de electrodomésticos, equipos de prueba de inflamabilidad, equipos de prueba de fugas de helio, equipos de prueba de cables, equipos de prueba de baterías, y soluciones completas de configuración de equipos de laboratorio, y hemos establecido buenas relaciones con clientes de muchas organizaciones de metrología y certificación, departamentos de laboratorio e instituciones de investigación y desarrollo nacionales e internacionales, incluyendo TUV Rheinland, TÜV SÜD, SGS, Bureau Veritas, UL, BSH, Intertek, y otras organizaciones de renombre.

Como empresa de alta tecnología, estamos comprometidos a proporcionar a los clientes instrumentos y soluciones de alta calidad, basándonos en tecnología de equipos avanzada y una excelente calidad de producto. Nuestros productos cubren sistemas de prueba de eficiencia energética y sistemas de prueba de rendimiento para electrodomésticos, con el objetivo de ayudar a los clientes a evaluar y mejorar la eficiencia energética y el rendimiento de sus productos. Mientras tanto, también ofrecemos servicios integrales de construcción de laboratorios para satisfacer las necesidades diversificadas de nuestros clientes.

Contamos con un equipo profesional de I+D dedicado a la innovación tecnológica y la mejora de productos. A través de la investigación y el desarrollo continuos, seguimos introduciendo nuevos productos que satisfacen las demandas del mercado y garantizamos la estabilidad y fiabilidad de nuestros productos.

Guangzhou HongCe Equipment Co., Ltd siempre se ha adherido al principio de "el cliente primero, la calidad primero", y persigue constantemente la excelencia. Estamos comprometidos a proporcionar a nuestros clientes productos de alta calidad y servicios profesionales para ayudarles a tener éxito en el mercado competitivo.

Gracias por su interés en Guangzhou HongCe Equipment Co., Ltd. y esperamos establecer una asociación a largo plazo con usted para desarrollar y crear un futuro mejor juntos.

Preguntas frecuentes

1. ¿Cuáles son las capacidades de prueba principales de este banco de pruebas de motor de alta velocidad y alta potencia "de estación única"? ¿Qué rangos de potencia y velocidad de rotación puede acomodar?
Respuesta: Este banco de pruebas está diseñado específicamente para la verificación del rendimiento de motores de alta velocidad y alta potencia. Basado en las especificaciones técnicas típicas de equipos similares en la industria, sus capacidades de prueba cubren un amplio rango:

Potencia y Par: Admite pruebas para motores con potencias nominales que van desde 100 kW hasta 2.000 kW (o incluso superiores), con capacidades de par continuo que superan los 500 N·m.

Rango de Velocidad de Rotación: Para alinearse con las tendencias de desarrollo de motores de alta velocidad, la velocidad máxima suele alcanzar de 20.000 a 50.000 rpm, satisfaciendo los requisitos de prueba para motores de accionamiento de vehículos de nueva energía, motores de compresores de aire de alta velocidad y motores aeroespaciales especializados.

Voltaje y Corriente: El sistema maneja voltajes de hasta 1.200 V y corrientes de hasta 1.200 A, acomodando los requisitos de alto voltaje y alta corriente de los escenarios de prueba de motores modernos.

2. ¿Qué pruebas específicas puede realizar este banco? ¿A qué estándares de prueba convencionales se adhiere?
Respuesta: Este banco de pruebas es un sistema integral de evaluación de rendimiento capaz de ejecutar las pruebas principales requeridas para pruebas de tipo y pruebas de aceptación de fábrica de motores.

Funciones de Prueba Principales: Estas incluyen mapeo de eficiencia y pérdidas, pruebas de aumento de temperatura, pruebas de características de carga, pruebas de capacidad de sobrecarga, pruebas de rotor bloqueado y pruebas de características de respuesta dinámica (como respuesta escalonada de par/velocidad). El sistema cuenta con capacidades de operación en cuatro cuadrantes, lo que le permite simular estados de motor y generador en diversas condiciones de operación.

Adhesión a Estándares: Los procedimientos de prueba y las especificaciones de precisión siguen estrictamente los estándares nacionales e internacionales convencionales, como la serie IEC 60034, IEEE 112 y los estándares nacionales chinos GB/T 1032 (Métodos de prueba para motores de inducción trifásicos) y GB/T 22669 (Métodos de prueba para motores síncronos de imanes permanentes trifásicos).

3. ¿Qué es un diseño "de estación única"? ¿Cuál es la importancia de este diseño para las pruebas?
Respuesta: "Estación única" significa que el banco de pruebas acomoda la instalación y prueba de un solo motor a la vez. A diferencia de los equipos de prueba de línea de producción de múltiples estaciones diseñados para pruebas paralelas, este diseño está destinado principalmente a las fases de I+D, validación y calibración de rendimiento.

Importancia y Ventajas: El diseño de estación única permite una estructura de banco de pruebas más sofisticada y potente, ofreciendo una precisión de control excepcional (por ejemplo, precisión de control de par de ±0.3% FS) y precisión de medición (por ejemplo, precisión de medición de par de ±0.2% FS). Permite a los ingenieros realizar análisis profundos del motor, ejecutar secuencias de prueba personalizadas complejas e integrar funciones avanzadas como simulación ambiental (temperatura, humedad, vibración), capacidades que no se encuentran en las pruebas de línea de producción en masa.

4. ¿Cómo logra el sistema la adquisición y el control de datos de alta precisión? ¿Cuáles son los subsistemas principales?
Respuesta: La alta precisión proviene de su arquitectura de sistema modular y de alto rendimiento. Un banco de pruebas completo generalmente integra los siguientes subsistemas principales:

Dinamómetro y Simulación de Carga: En su núcleo se encuentra un dinamómetro controlado por una unidad de frecuencia variable (VFD) de cuatro cuadrantes, capaz de simular con precisión cualquier condición de carga desde velocidad cero hasta velocidad máxima.

Sistema de Medición de Alta Precisión: Integra analizadores de potencia (por ejemplo, serie WT3000, clase de precisión 0.1), sensores de par de alto ancho de banda (por ejemplo, serie HBM T40, precisión ±0.1%) y sensores de velocidad para garantizar una trazabilidad precisa de los parámetros eléctricos y mecánicos.

Plataforma de Control y Adquisición de Datos en Tiempo Real: Un sistema de control basado en DSP o PC industriales, combinado con software de prueba profesional como LabVIEW, permite tasas de actualización de medición de par superiores a 1 kHz, así como control automatizado del proceso de prueba y adquisición y análisis de datos sincronizados.

5. ¿Puede este banco de pruebas simular el entorno operativo real del motor? ¿Qué expansiones funcionales adicionales se admiten?
Respuesta: Sí. Para evaluar con precisión el rendimiento y la fiabilidad del motor en condiciones de operación del mundo real, el banco de pruebas admite una amplia gama de opciones de simulación ambiental y expansión funcional, que incluyen:

Simulación de Entorno Eléctrico: Integra simuladores de batería o fuentes de alimentación de CC bidireccionales para simular las características de carga/descarga de varios tipos de baterías (como litio LFP y ternario), lo que permite pruebas realistas con carga de sistemas de accionamiento eléctrico para vehículos de nueva energía. Simulación de Clima y Entorno: Equipado con una cámara ambiental opcional de alta/baja temperatura, el sistema permite pruebas de temperatura extrema de motores y sus controladores en un rango de -45°C a +120°C, así como la simulación de condiciones de envejecimiento como ciclos de temperatura-humedad y choque térmico.

Monitoreo de Vibración y Fiabilidad: El sistema admite capacidades escalables de monitoreo y análisis de vibraciones en línea, lo que permite la detección en tiempo real de características de fallas en etapas tempranas en componentes críticos, como rodamientos y engranajes, y la evaluación de su vida útil.
