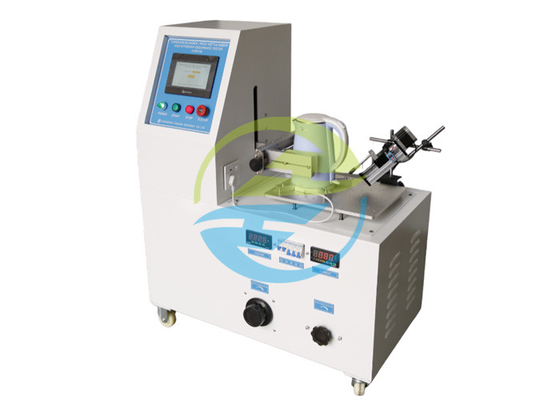

Estación única Equipo de prueba de electrodomésticos caldera Prueba retirada con corriente de salida de 15A

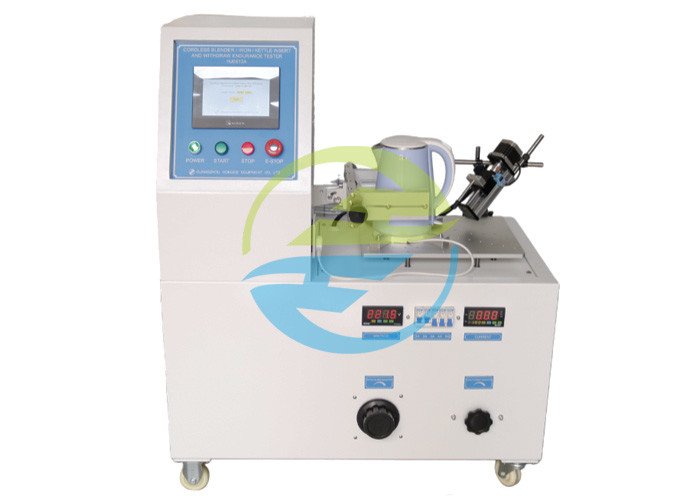

Equipo de prueba de electrodomésticos Hervidor Prueba de extracción con corriente de salida de 15A

Estándar de equipo de prueba de electrodomésticos:

IEC 60335-2-15 Aparatos electrodomésticos y similares – Seguridad – Parte 2-15: Requisitos particulares para aparatos para calentar líquidos cláusula 22.103;

IEC 60335-2-14 Aparatos electrodomésticos y similares – Seguridad – Parte 2-14: Requisitos particulares para máquinas de cocina cláusula 22.103;

IEC 60335-2-3 Aparatos electrodomésticos y similares – Seguridad – Parte 2-3: Requisitos particulares para planchas eléctricas cláusula 22.105;

Característica del equipo de prueba de electrodomésticos:

El acoplador del aparato de los hervidores inalámbricos se construirá para soportar las tensiones que se producen durante el uso normal.

Los dos pines de fase del hervidor se conectan juntos y se conecta una carga resistiva externa en serie con la alimentación. La carga externa es tal que la corriente es 1,1 veces la corriente nominal.

El hervidor se coloca en su base y se extrae 10.000 veces a una velocidad de aproximadamente 10 veces por minuto. La prueba continúa durante otras 10.000 veces sin que fluya corriente.

La prueba se realiza sin que fluya corriente si los contactos de conexión no pueden hacer o interrumpir bajo carga.

Parámetro del equipo de prueba de extracción de hervidor:

Preguntas frecuentes

1. ¿Cuál es el propósito principal de este "dispositivo de prueba de electrodomésticos de estación única" y qué productos está diseñado para probar?
Respuesta: El propósito principal de este dispositivo de prueba de electrodomésticos de estación única (Modelo HJ0613A) es realizar pruebas de resistencia de conexión/desconexión para hervidores eléctricos. Específicamente, de acuerdo con la Cláusula 22.103 de la norma IEC 60335-2-15, verifica la capacidad del acoplador de alimentación de los hervidores eléctricos inalámbricos para soportar el estrés de la inserción y extracción repetidas durante el uso normal. Si bien las muestras de prueba principales son los hervidores eléctricos inalámbricos, el dispositivo también es adecuado para probar electrodomésticos similares para calentar líquidos o de cocina, como licuadoras inalámbricas y planchas inalámbricas. Al simular las acciones repetidas de conexión y desconexión del uso diario, el dispositivo evalúa eficazmente la fiabilidad a largo plazo de la interfaz de conexión de alimentación del aparato.

2. El dispositivo cuenta con una capacidad de corriente de salida de 15A; ¿qué papel específico juega este parámetro en el proceso de prueba?
Respuesta: El dispositivo incorpora un sistema de carga integrado capaz de operar de 0 a 250V y de 0 a 15A; la capacidad de corriente de salida de 15A es una especificación técnica clave. Durante las pruebas, este parámetro permite pruebas de conexión/desconexión "bajo carga". Según los requisitos de IEC 60335-2-15, la prueba implica cortocircuitar los dos pines de fase del hervidor y conectar una carga resistiva externa en serie para garantizar que la corriente de prueba alcance 1,1 veces la corriente nominal. La capacidad de corriente de 15A garantiza que el dispositivo pueda acomodar los rangos de corriente nominal de los hervidores eléctricos convencionales, lo que permite la detección de problemas potenciales, como mal contacto o calentamiento anormal, mientras se simula la operación real con energía. También determina automáticamente el cumplimiento de la muestra monitoreando la corriente de conducción.

3. ¿Qué implica el diseño de "estación única" de este dispositivo y cuáles son sus principales especificaciones técnicas?
Respuesta: El diseño de "estación única" significa que el dispositivo de prueba acomoda y prueba solo una muestra a la vez. Este diseño está optimizado para pruebas de tipo basadas en laboratorio y escenarios de verificación de I+D, lo que permite un análisis de durabilidad en profundidad y controlado de muestras individuales. Las especificaciones técnicas clave incluyen:

Velocidad de conexión/desconexión: 0-30 ciclos/minuto (ajustable).

Carrera de conexión/desconexión: 0-100 mm (preestablecido a través de pantalla táctil). Ciclos de prueba: 0-999.999 (preestablecible); capaz de realizar la prueba de 10.000 ciclos bajo carga y la prueba posterior de 10.000 ciclos sin carga requerida por las normas.

Método de control: Control basado en PLC con una interfaz de pantalla táctil para la configuración de parámetros, operación automática y monitoreo de datos.

4. ¿A qué normas específicas está diseñado este equipo? ¿Cuál es la importancia de esto para las pruebas?
Respuesta: El equipo está diseñado y fabricado en estricta conformidad con múltiples normas de seguridad internacionales IEC, lo que garantiza la autoridad, comparabilidad y cumplimiento de los resultados de las pruebas. Las normas clave aplicables incluyen:

IEC 60335-2-15 (Requisitos particulares para aparatos para calentar líquidos), Cláusula 22.103: La base directa para la prueba de durabilidad de inserción/extracción de acopladores de hervidores eléctricos inalámbricos.

IEC 60335-2-14 (Requisitos particulares para máquinas de cocina), Cláusula 22.103: Aplicable a aparatos similares como licuadoras inalámbricas.

IEC 60335-2-3 (Requisitos particulares para planchas eléctricas), Cláusula 22.105: Aplicable a pruebas similares para planchas eléctricas inalámbricas.
La adhesión a estas normas garantiza que los métodos de prueba, las condiciones de carga y los criterios de aprobación/fallo se alineen con los requisitos de certificación de seguridad reconocidos internacionalmente para electrodomésticos (como CB, CE y CCC), lo que convierte al equipo en una herramienta vital para garantizar el cumplimiento del producto al ingresar a los mercados objetivo.

5. ¿Cómo determina el equipo el estado de aprobación/fallo? ¿Es conveniente la gestión de datos?
Respuesta: El equipo utiliza un sistema inteligente integrado para realizar evaluaciones automáticas de aprobación/fallo y gestión de datos:

Evaluación automática: El equipo utiliza una función de detección de corriente integrada para monitorear la continuidad del circuito de la muestra en tiempo real. Durante los ciclos de inserción/extracción, si ocurre un circuito abierto o un mal contacto, lo que provoca una interrupción anormal de la corriente, el sistema marca automáticamente la muestra como fallida y registra la información de la falla.

Gestión de datos: Emplea control inteligente PLC y una interfaz hombre-máquina (HMI) con pantalla táctil, que admite la visualización de recuentos de ciclos (0-999.999). Todos los parámetros de prueba (como velocidad, carrera y recuento de ciclos) y los datos operativos se pueden configurar y ver a través de la pantalla; ciertas configuraciones admiten la exportación de datos a través de interfaces como USB, lo que facilita la generación de informes de prueba y la trazabilidad de la calidad.
