Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Pin de la prueba | Garantía: | 1 año |
|---|---|---|---|
| Estándares: | IEC61032, IEC60065 y etc. | Material: | Acero de nylon e inoxidable |
| Longitud de la manija: | 20 | Longitud del perno de metal: | 15 (0, -0,1) |
| Diámetro del bafle: | Ф25±0.2 | Grueso del bafle: | 4 |
| Alta luz: | Pin de la prueba IEC60065,Pin de la prueba de la longitud de 15m m |
||
Longitud 20m m de la manija de Pin For Information Technology Equipment Pin Length 15m m de la prueba IEC60065
IEC60065 cláusula 9.1.1
Para las construcciones de la CLASE II, la punta de prueba 13 de la prueba de IEC 61032 no tocará piezas VIVAS PELIGROSAS cuando está aplicada con una fuerza del ± 0,3 N de 3 N en cada posición posible.
La punta de prueba de la prueba no se aplica a los zócalo-mercados, conectores que proporcionan la red eléctrica, tenedores del fusible y similares.
Los requisitos antedichos de determinar si una parte VIVA PELIGROSA es ACCESIBLE se aplican solamente a los voltajes VIVOS PELIGROSOS que no exceden 1 A.C. de 000 V o 1 C.C. de 500 V. Para voltajes más altos, habrá una LIQUIDACIÓN entre la pieza en el voltaje VIVO PELIGROSO y el finger de la prueba o el perno de la prueba como se especifica en 1 3,1 .1 para el AISLAMIENTO de BASIC (véase el cuadro 3).
Estándar:
Se ajusta a la cláusula 9.1.1.2, IEC61032 cuadro 9 prueba probe13, IEC60950-1 figura 2B, IEC60335 del IEC 60065. Punta de prueba del finger de la prueba
Uso:
Este perno se piensa para verificar la protección contra el acceso a las partes vivas peligrosas en el equipo de la clase 0 y el equipo de la clase II.
Muestra de la prueba:
Piezas vivas del recinto fácilmente accesible o piezas mecánicas. Punta de prueba del finger de la prueba
Característica:
Puede ser utilizado para la prueba de la protección del recinto cuando agujero roscado abierto de M6 en el extremo de la manija (conectada con el dinamómetro del tirón y del empuje).
Parámetros:
| Parámetro modelo | HT-I09 |
| Nombre del artículo | Punta de prueba corta del perno de la prueba |
| Diámetro de la extremidad del perno de metal | Ф3 (0, -0,05) |
| Diámetro de la cola del perno de metal | Ф4 (0, -0,05) |
| Longitud del perno de metal | 15 (0, -0,1) |
| Diámetro del bafle | Ф25±0.2 Punta de prueba del finger de la prueba |
| Grueso del bafle | 4 |
| Diámetro de la manija | Ф10 |
| Longitud de la manija | 20 |

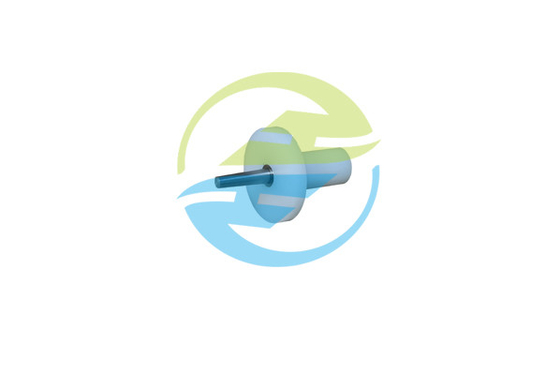

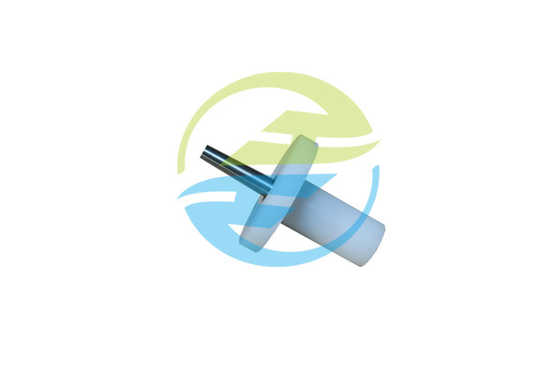

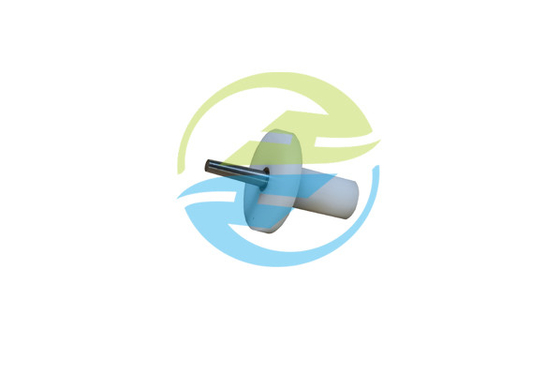

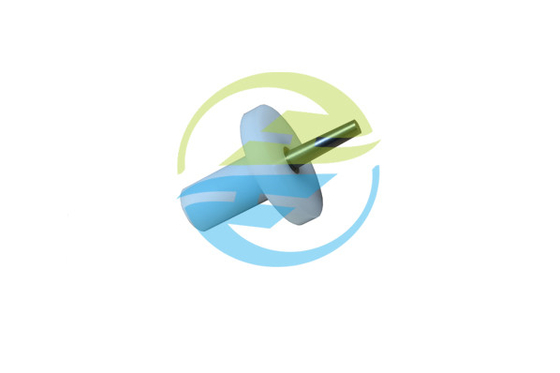

Imagen para la referencia:
