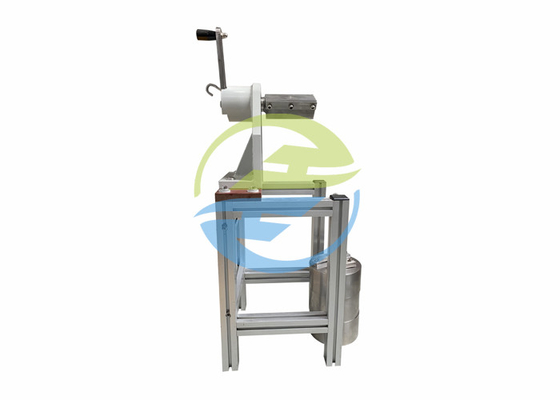

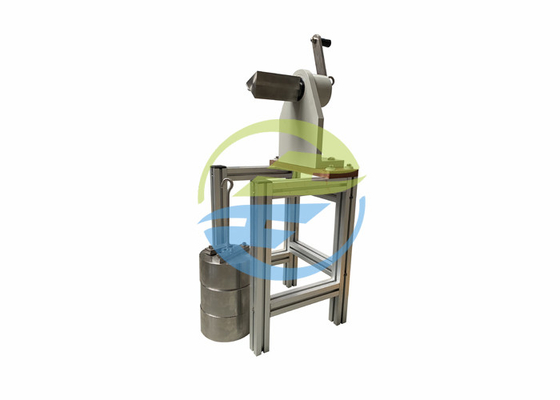

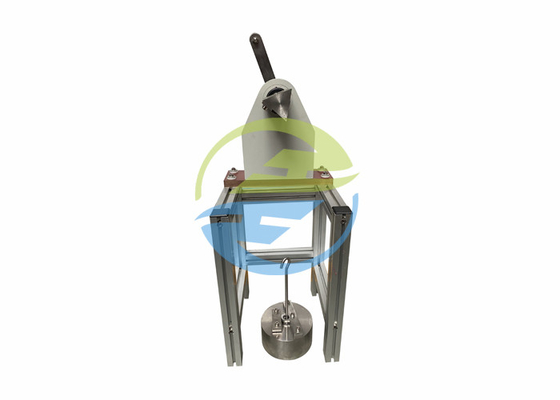

Dispositivo de la prueba del mandril del AA del anexo IEC60950-1 con tres pesos 50N

Dispositivo de la prueba del mandril del AA del anexo IEC60950-1 con tres pesos 50N

IEC60950-1 anexo AA

Tres muestras de la prueba, cada muestra individual tres que consisten en o más capas de material de hoja fino inseparable que forma el AISLAMIENTO REFORZADO, se utilizan. Una muestra a la vez se fija al mandril del accesorio de la prueba (figura AA.1) tal y como se muestra en de la figura AA.2.

Una fuerza hacia abajo del ± 10 N de 150 N se aplica al extremo libre de la muestra (véase la figura AA.3), usando un cepo apropiado. Se gira el mandril
− de la posición inicial (figura AA.2) a la posición final (figura AA.3) y detrás;
− como arriba por una segunda vez;
− de la posición inicial a la posición final.                       Equipo de prueba video audio
Si una muestra se rompe durante la rotación donde se fija al mandril o al cepo, ésta no constituye un fracaso. Si una muestra se rompe en cualquier otro lugar, la prueba ha fallado.
Después de la prueba antedicha, una hoja de la hoja de metal, 0.035 milímetros de ± 0.005 milímetros de grueso, por lo menos 200 milímetros de largo, se coloca a lo largo de la superficie de la muestra, colgando abajo en cada lado del mandril (véase la figura AA.3). La superficie de la hoja en contacto con la muestra será conductora, no oxidada o aislada de otra manera. Se coloca la hoja de modo que sus bordes no sean menos than18 milímetro de los bordes de la muestra (véase la figura AA.4). La hoja entonces es apretada por dos pesos iguales, uno en cada extremo, usando los cepos apropiados.           Equipo de prueba video audio

Estándar: Confirme a IEC60065: cláusula 2014 8,21, cuadro 14~16, IEC60950

Uso: Verificación anti de la fuerza del daño del aislamiento para los materiales de capa delgada no separables.

Muestra de la prueba: Material de capa delgada no separable.              Equipo de prueba video audio

Característica: La posición del sistema de 10°and 230°are con límite mecánico, no sólo asegurar la exactitud del ángulo de la prueba, pero también alcanzar un método simple de la operación; el peso con un anillo colgante, en caso de un punto se daña debido a fuerza demasiado grande del tirón.

Parámetros:

1, peso de 50N*3pcs, se puede combinar para alcanzar la prueba 100N y 150N.

2, número de tiempos de la prueba: 3 veces.

3, probador del voltaje que soporta (opcional).                                                  Equipo de prueba video audio
