Punta de prueba de la esfera de la prueba del equipo de prueba de la protección del ingreso del IEC 60529 IP1X 50m m con la fuerza 10-50N

Punta de prueba de la esfera de la prueba del IEC 60529 IP1X 50m m con 10-50N la fuerza, equipo de prueba de la protección del ingreso

Descripciones relevantes en el IEC 60529:

5,1 breve descripción: Protegido contra el acceso a las partes peligrosas con la parte posterior de una mano

Definición: La punta de prueba del acceso, esfera de 50 milímetros de ∅, tendrá liquidación adecuada de piezas peligrosas

                                 Equipo de prueba de la protección del ingreso

5,2 la protección contra el ingreso de objetos extranjeros sólidos implica que las puntas de prueba del objeto hasta el número 2 en el cuadro 2 no penetrarán completamente el recinto. Esto significa que el diámetro completo de la esfera no pasará con una abertura. en el recinto.

Cuadro 2: Breve descripción: Protegido contra los objetos extranjeros sólidos de 50 milímetros de ∅ y mayor

Definición: La punta de prueba del objeto, esfera de 50 milímetros de ∅, no completamente penetrat

El diámetro completo de la punta de prueba del objeto no pasará con una abertura del recinto.

                                                                                                                              Equipo de prueba de la protección del ingreso

11,4 Table5: La esfera de 50 milímetros de ∅ no penetrará completamente y la liquidación adecuada será guardada

13,1 Table7: Medios de la prueba (puntas de prueba del objeto y cámara de polvo): Esfera rígida sin la manija o el guardia diámetro de 50+0.05 milímetros

Fuerza de la prueba: ± 1 el 0% de 50 N

Equipo de prueba de la protección del ingreso

15,2 condiciones de prueba
La punta de prueba del acceso se empuja contra cualquier abertura del recinto con la fuerza especificada en el cuadro 6. Si en parte o penetra completamente, se coloca en cada posición posible, pero de ningún modo la parada hará frente completamente para penetrar con la abertura.
Las barreras internas se consideran parte del recinto según lo definido en 3,1.

Estándar: IEC61032 fig.1, IEC60529 IP1 e IEC60065.

Uso: Esta punta de prueba se piensa para verificar la protección la parte posterior de la mano de personas contra el acceso a las piezas peligrosas. Es también la punta de prueba necesaria usada para evitar que las piezas peligrosas y los objetos extranjeros sólidos entren.

Muestra de la prueba: Piezas vivas del recinto fácilmente accesible o piezas mecánicas.

Característica: Esta punta de prueba de la prueba puede ser modificada para requisitos particulares. Puede ser utilizada para la prueba de choque anti-eléctrica cuando está equipada del conector del amphenol. O utilizado para la prueba de la protección del recinto cuando agujero roscado abierto de M6 en el extremo de la manija (conectada con el dinamómetro del tirón y del empuje). La punta de prueba cuyo número de modelo está con “T” está con la fuerza.                                                              Equipo de prueba de la protección del ingreso

Parámetros:

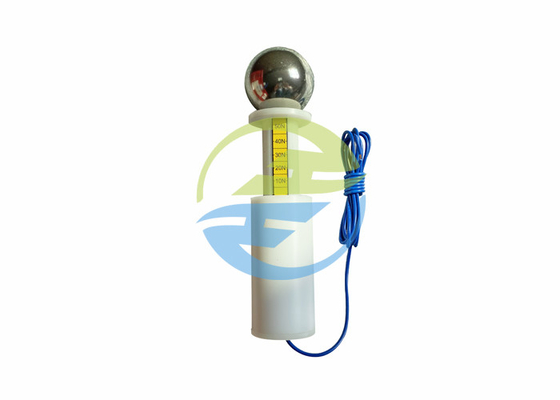

Imagen para la referencia:
