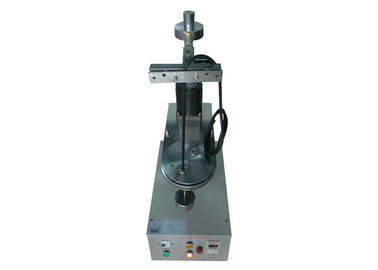

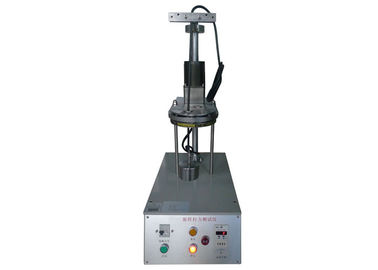

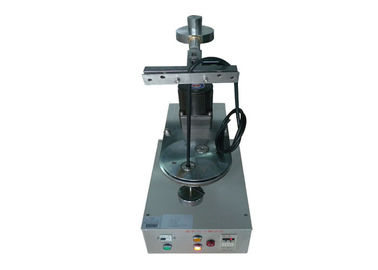

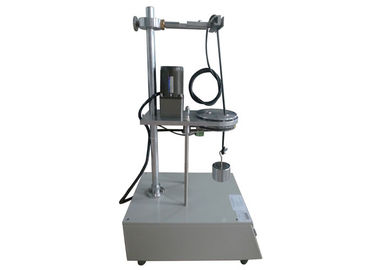

IEC60884-1 cuadro 11 cepo de la máquina de prueba de la resistencia a la tensión

IEC60884-1 cuadro 11 cepo de la máquina de prueba de la resistencia a la tensión

Nombre De La Marca: HongCe
Número De Modelo: CL-1
Cuota De Producción: 1 set
Precio: Negotiatable
Condiciones De Pago: T/T
Capacidad De Suministro: sistema 15 por mes
Información detallada
Lugar de origen:
China
Certificación:
TUV、ITS、CSA、BV、SGS 、CNAS(cost additional)
Detalles de empaquetado:
madera contrachapada
Resaltar:

probador del zócalo eléctrico

,

probador del zócalo

Descripción de producto

Cepo de la prueba extensible, IEC60884-1 cuadro 11 máquina del prueba de laboratorio del cepo





Uso:

Los terminales con la fijación con abrazadera del tornillo serán diseñados y construidos tanto como afianzan los conductores con abrazadera sin daño indebido a los conductores.


El dispositivo es aparato de comprobar daño. El terminal se pone en el aparato de la prueba según probador y se cabe con los conductores rígidos, sólidos, primero trenzados y/o flexibles, según estándar con el más pequeño y entonces con la superficie transversal nominal más grande, los tornillos de fijación o las nueces siendo apretado con el esfuerzo de torsión según estándar.


La longitud del conductor de la prueba será 75 milímetros más larga que la altura (h) especificada en estándar.
El extremo del conductor se pasa a través de un buje apropiado en una placa colocada en una altura (h) debajo del equipo, según lo dado en estándar. El buje se coloca en un avión horizontal tales que su línea central describe un círculo del diámetro de 75 milímetros, concéntrico con el centro de la unidad de fijación con abrazadera en el avión horizontal; el cristal de exposición entonces se gira hasta una tasa de (10 el ± 2) r/min.


La distancia entre la boca de la unidad de fijación con abrazadera y la superficie superior del buje estará dentro de ±15 milímetro de la altura especificada en estándar. El buje se puede lubricar para prevenir atar, torcer, o la rotación del conductor aislado.
 Una masa como se especifica en estándar se suspende del extremo del conductor. La duración de la prueba es aproximadamente 15 Min. Durante la prueba, el conductor ni escurrirá de la unidad ni de la rotura de fijación con abrazadera cerca de la unidad de fijación con abrazadera, ni el conductor será dañado a fin de hacerla impropia para el uso adicional.



Parámetros técnicos:

Fuente de alimentación: 220V 50Hz o 115V 60Hz
La gama de contar número: 1~9999 (150 veces (minuto 15) están por abandono.
Índice de prueba: (10±2) r/min
Peso: 300g/400g/700g/900g/1400g/2000g*1 (puede ser modificado para requisitos particulares)
Diámetro del giro: 75m m
Diámetro del agujero del buje (milímetro): 6,5, 9,5, 13,14.5 (puede ser modificado para requisitos particulares)
Altura (H) (milímetro): 260,280,300,320m m
Se ajusta al estándar: IEC60884Figure11, VDE0620, IEC60947.1 cuadro 1

Superficie transversal nominal del conductor (² del milímetro)

Diámetro del agujero del buje (milímetro)

 Altura (milímetro)

Masa para el conductor (kilogramo)

0,5

6,5

260

0,3

0,75

6,5

260

0,4

1,0

6,5

260

0,4

1,5

6,5

260

0,4

2,5

9,5

280

0,7

4,0

9,5

280

0,9

6,0

9,5

280

1,4

10,0

9,5

280

2,0

16,0

13,0

300

2,9

25,0

13,0

300

4,5

35

14,5

320

6,8

1, la altura: ±15mm.

2, si el diámetro del buje-agujero no es bastante grande, usted puede elegir el más grande.
