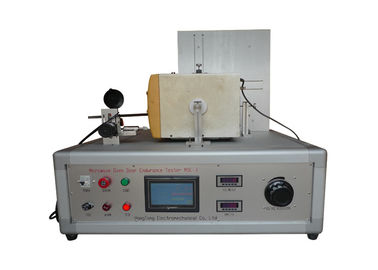

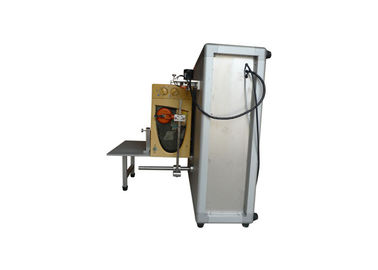

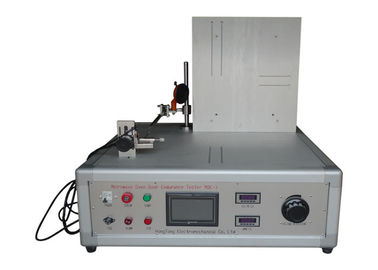

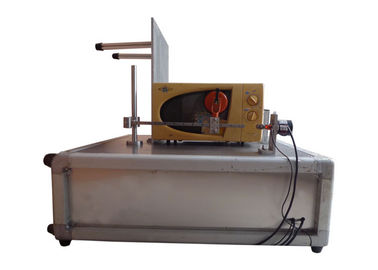

IEC 60335-2-25: Equipo 2014 de prueba de resistencia de la puerta del horno de microondas
Información de producto:
El probador de la resistencia de la puerta del horno de microondas se diseña y se fabrica según IEC60335-2-25. Es un probador dedicado que se utiliza para examinar la resistencia de desgaste del sistema de la puerta de la microonda, incluyendo la estructura de la bisagra, de los sellos de la microonda y de otros componentes relacionados que durante el proceso de usar.
El dispositivo utiliza el sistema de control avanzado del PLC e interfaz de operador humanizado de la pantalla táctil, es extensamente aplicable al horno de microondas vertical y horizontal de la prueba de la puerta de la abertura. El equipo de prueba es fácil de actuar, durable y práctico.
Se equipa del manipulante lleno del acero inoxidable, de la estructura del lechón del vacío y de la pantalla táctil estándar del cristal líquido del color verdadero de TFT de la configuración. El ángulo de la rotación y la velocidad de la abertura/del cierre de la puerta son ajustables. De tal modo puede simular verdad la mano de la persona para abrir y para cerrar la puerta del horno de microondas y el otro equipo similar. Así alcance el método de control intelligentized.
La toma de corriente tiene la función de la detección que puede juzgar si el espécimen está trabajando con conducir. Al hacer la prueba de carga, si el espécimen no está conduciendo durante la prueba, el equipo parará automáticamente el trabajar. En aquel momento, el contador registrará los tiempos de la prueba y los sonidos de la alarma. Esta función se puede abrir o cerrar según la necesidad real.
Parámetros técnicos:
Voltaje de entrada | 220V/60HZ |
De potencia de salida | 2000W |
Estación de prueba | Solo (la abertura vertical y horizontal es cambiable) |
Modo de operación | PLC operación humanizada del interfaz de la operación de la pantalla táctil de 7 pulgadas |
Conductor | Motor de pasos |
Ángulo del máximo de la prueba |
(Ángulo de la abertura de la puerta del horno de microondas) 0°- 180° (Valores ajustables de la entrada) |
Velocidad | Ajustable, 6 veces/minuto bajo poder encendido, 12 veces/minuto bajo poder apagado |
Método de cuenta | Contador de Digitaces, cuenta una vez después del closing de la puerta, cerrado automáticamente después de un número de la precolocación de épocas. |
Función de detección automática | Alarma después de los números de realizaciones; si los componentes internos de la muestra se dañan en el proceso de la prueba, el equipo de prueba cerró y registra el número final de ensayos y activa automáticamente el dispositivo de alarma. |
Aspecto exterior |
Marco de aluminio, Placa de cierre del acero inoxidable |
Dimensiones | 960m m * 960m m * 650m m, peso: 140kg |
Ajústese al estándar | IEC60335-2-25 |
Muestree la instalación y la prueba:
A. Mueva la posición de los tres accesorios según el tamaño de muestra, y después coloque la muestra en la plataforma de trabajo.
B. Presione “dirigiéndose” en “la pantalla del interfaz de control”, haga el brazo mecánico para volver al origen, ajuste el frente y la distancia trasera de la puerta de la muestra para hacerlo cupo con el lechón, el lechón no necesita fijar la puerta de la muestra por adsorción en este momento (superior o más de escasa altura es ajustado por el brazo mecánico).
C. En los parámetros del 【la determinación del botón del】 de la puerta abierta del 【de la prensa del】 del interfaz manualmente, para hacerlo para cuando el brazo del manipulante que corre al ángulo máximo, después abre la puerta de la muestra en la prueba requirió el ángulo (confirmado con el prolongador o la otra herramienta de medición del ángulo), después presiona el 【cierra manualmente el botón del】 de la puerta, presiona el botón de la “parada” cuando el lechón acaba de caber la puerta de la prueba, entró el valor actual de exhibición al】 auto de la dislocación de la puerta del 【que la caja del valor determinado, que es el ángulo requerido de la abertura de la puerta bajo estado de la prueba, utiliza este método para confirmar el valor determinado del】 auto de la dislocación de la puerta del 【.
D. Por abandono, la microonda de la prueba no tiene un interruptor de la puerta. Bajo situación que por adsorción el brazo mecánico y el lechón no se fijan con la puerta de la muestra, la prensa “comienzo” para hacerla que corre libremente, observa si el ángulo de la abertura del brazo mecánico es lo mismo con el ángulo de la abertura de la puerta de la muestra, si no, apropiado, modifica por favor el valor del ángulo para hacer el lechón cabido totalmente con la puerta de la muestra.
Nota: La puerta de la muestra de ángulo abierto se puede también fijar por la remuneración del ángulo, por ejemplo, cuando la puerta del horno de microondas se abre en el ° 90, el valor actual exhibe 75° (después de que el lechón cabido totalmente con la puerta de la muestra), después el ajuste de la remuneración del ángulo es: 90°-75°=15°, el 15°is entró en caja del valor del】 de la remuneración del ángulo del 【. Incorpore inversamente un valor negativo.
E. El brazo mecánico apoya al origen, el lechón fija por adsorción con la puerta de la muestra, y la muestra se fija con los tres accesorios.
F. Si la muestra de la prueba tiene un interruptor de la puerta, ajuste la posición del dispositivo de abertura de la puerta, el dispositivo de abertura de la puerta se alinea con el botón de la puerta de la muestra, mecanismo del auxiliar de la fijación. Presione el】 delantero del manipulante del 【, para hacer el dispositivo de abertura de la puerta movimiento delantero, después presione el botón autoguiado hacia el blanco del】 del 【, para hacer que el dispositivo de abertura de la puerta vuelve a la posición del origen, y después presione el】 delantero del manipulante del 【, para hacer el dispositivo de abertura de la puerta movimiento delantero y la parada cuando se abre la puerta, observada la exhibición del valor en el】 de la dislocación del manipulante del 【, entró este valor en la caja del valor del】 delantero de la dislocación del 【, la dislocación delantera se termina. Entonces presione el botón posterior del】 del manipulante del 【para hacer el dispositivo de abertura de la puerta posterior al interruptor de reset de la puerta y entonces al revés a una cierta distancia, observados la exhibición del valor en el】 de la dislocación del manipulante del 【, valor de ajuste del】 de la dislocación del 【adelante - exhiba el valor después del valor posterior del】 de la dislocación del 【del backward=. Entre este valor en la caja del valor del】 posterior de la dislocación del 【, la dislocación posterior se termina.
Con el interruptor y sin la selección del interruptor: El defecto de sistema está sin interruptor, si la necesidad de elegir con el interruptor, la puerta y el interruptor de la puerta debe volver a la posición autoguiada hacia el blanco después de (la luz autoguiada hacia el blanco ilumina),】 de la pausa del 【de la prensa, botón despejado cuenta del】 del 【, y después presiona el botón con./desc. del】 del manipulante del 【, y elige ser acertado, el indicador luminoso de situación correspondiente ilumina. Preste por favor la atención a esto.
