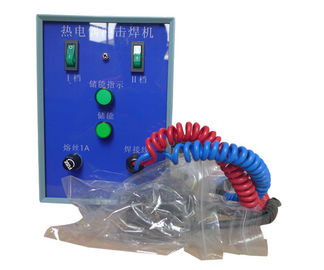

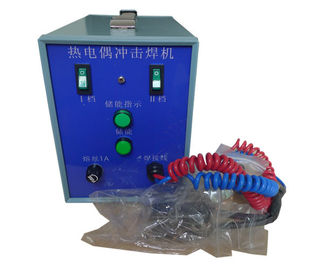

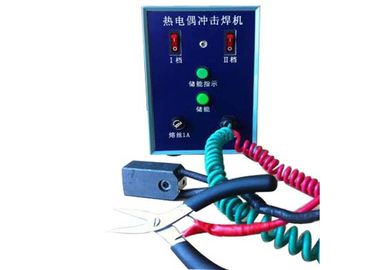

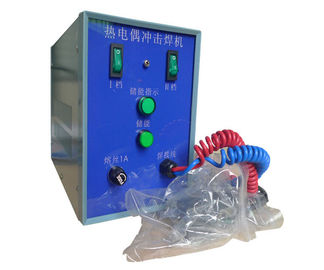

Máquinas de prueba portátiles del impacto de la seguridad del soldador del termopar GB4706-2005 50HZ 200VA

Probador del aparato eléctrico de la seguridad del soldador del impacto del termopar

Información de producto:

Se ajusta al requisito del estándar GB4706-2005. Es conveniente para los termopares y la soldadura del nodo (≤Ф0.5 milímetro) del fino-alambre que es una poco más grande que los termopares del fino-alambre. La atención se debe prestar al zócalo de poder que se debe conectar con poner a tierra el electrodo así para asegurarse de la seguridad de los personales de la soldadura al actuar. La parte de soldadura es estructura adoptada de la categoría del Ⅲ, con la fuente de baja tensión segura. Tan el electrodo de grafito y el tenedor de electrodo pueden ser tocados. De modo que la personal de explotación trabaje en un ambiente muy seguro.

Puntos de funcionamiento:

1. Ponga la soldadora en el lado izquierdo de la tabla de funcionamiento. Separe el tenedor de electrodo y el electrodo de grafito en la superficie de la tabla. Y entonces utilice un objeto pesado para presionar el alambre principal del electrodo de grafito para asegurarse de cualquier avión del electrodo de grafito para guardar el plano o para utilizar el pegamento hecho frente doble de la cinta adhesiva en la caja de la máquina.

2. El poder de trabajo (el 220V±10%, 50HZ, 200VA) se suministra, y después gira el interruptor trasero. En aquel momento, el indicador luminoso del interruptor está prendido;

3. Ajuste el engranaje del Ⅰ al engranaje del Ⅱ según la necesidad. Al usar el alambre del termopar debajo de Φ0.25mm para soldar con autógena o si usted quiere el diámetro más pequeño de la junta soldada con autógena, se sugiere el engranaje del Ⅰ. Como el diámetro del termopar que aumenta, el engranaje del Ⅰ y el engranaje del Ⅱ se pueden utilizar juntos.

4. Toque ligeramente el interruptor del almacenamiento de energía, final del almacenamiento de energía hasta que se apague el indicador luminoso;

5. Usando pelacables pele la chaqueta protectora del alambre del termopar cerca de 20m m, y después utilice la tira del pelacables una longitud cerca de 5m m del alambre de la base del metal, y empalme de dos piezas del alambre de la base, afianzan la pieza de metal con abrazadera en el “tenedor de electrodo” que ha estado con el proceso especial, empalmando la parte se muestra 2 a 3m m;

6. Agarre el alambre del termopar y el tenedor de electrodo a mano, hacer el alambre de la base que se muestra en perpendicular del tenedor de electrodo al avión del grafito, cuando oiga un sonido de la “palmada”, acaba la soldadura. Presione el botón del almacenamiento de energía otra vez, para prepararse para la operación de ciclo siguiente;

7. Examine el punto de la soldadura, el diámetro del punto de la soldadura se requiere para ser tan pequeño como sea posible, él es generalmente diámetro de alambre del termopar de dos veces o más grande, el nodo no se presenta sustancia ocluida esférica, poro-libre y la ninguna extranjera, superficie lisa con lustre metálico.

Advertencia: ¡Se prohíbe la soldadura cuando el indicador del almacenamiento de energía está prendido!
