| Lugar de origen: | China |
| Nombre de la marca: | HongCe |
| Certificación: | calibration certificate (cost additional) |
| Número de modelo: | HJ0609 |
| Cantidad de orden mínima: | 1 set |
|---|---|
| Precio: | Negotiatable |
| Detalles de empaquetado: | madera contrachapada |
| Tiempo de entrega: | 25 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | sistema 15 por mes |
| Estándar: | IEC60335-1 | Tire del peso: | 20N*2, 30N*2 |
|---|---|---|---|
| Peso del esfuerzo de torsión: | 5N*1, 12.5N*1, 17.5N*1 | Esfuerzo de torsión: | 0.1Nm, 0.25Nm, 0.35Nm |
| Frecuencia de la tensión: | 1 times/s | Momento de torsión: | horas 0.01S~99 99 minutos |
| Alta luz: | equipo de prueba portátil del dispositivo,probador portátil del dispositivo |
||

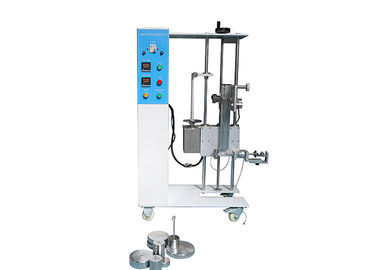

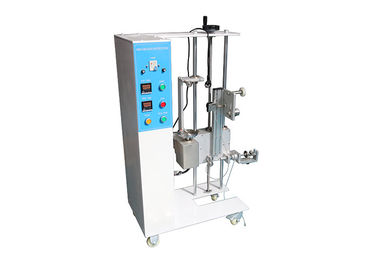

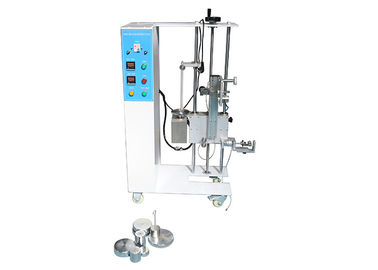

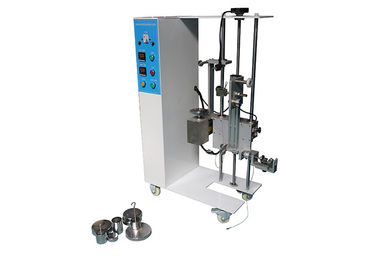

Tensión de Anchorage del cordón y torcer el equipo de prueba HJ0609
Información de producto:
El dispositivo de la prueba se ajusta a IEC60335-1: 25,15. Se utiliza para probar la tensión y el esfuerzo de torsión del cable eléctrico en los dos ensayos terminales de los dispositivos que están con un cable eléctrico, y del cordón flexible previsto conectado permanentemente con el cableado fijo y otros aparatos eléctricos, equipamiento médico, comprobando si el cepo es seguro.
Los dispositivos proporcionados un cordón de la fuente, y los dispositivos previstos para ser conectado permanentemente con el cableado fijo por un cordón flexible, tendrán un ancladero del cordón. El ancladero del cordón aliviará los conductores de la tensión, incluyendo torcer, en los terminales y protegerá el aislamiento de los conductores contra la abrasión.
Una marca se hace en el cordón mientras que se sujeta a la fuerza del tirón mostrada adentro sigue la tabla, en una distancia de aproximadamente 20 milímetros del ancladero del cordón o del otro punto conveniente.
El cordón entonces se tira, sin mover de un tirón, para 1 s en la dirección más desfavorable con la fuerza especificada. La prueba se realiza 25 veces.
El cordón, a menos que en un carrete automático del cordón, entonces se sujeta a un esfuerzo de torsión que se aplique tan cerca como sea posible al dispositivo. El esfuerzo de torsión se especifica en tabla siguiente y es aplicado por 1 Min.
Durante las pruebas, el cordón no será dañado y no mostrará ninguna tensión apreciable en los terminales. Se reaplica la fuerza del tirón y el cordón no será desplazado longitudinalmente por más de 2 milímetros.
Parámetros técnicos:
| Fuente de alimentación | AC230V, 50HZ |
| Tire de los pesos de la fuerza | 20N*2, 30N*2 (la fuerza de tracción de 30N, 60N, 80N, 100N puede ser alcanzada) |
| Pesos del esfuerzo de torsión | 5N*1, 12.5N*1, 17.5N*1 (la fuerza 0.1Nm, 0.25Nm, 0.35Nm del esfuerzo de torsión puede ser alcanzada) |
| Pruebe las épocas | 0~9999 (a elección), 25 veces está por abandono |
| Tire de la frecuencia de la fuerza | 1 times/s |
| Brazo de esfuerzo de torsión | 20m m |
| Momento de torsión | 0.01S-99 minuto de las horas 99 |
| Abrazadera | La abrazadera combinada para la fuerza y el esfuerzo de torsión del tirón, haciendo juego por el transporte, puede reducir la fricción al procesar la prueba del esfuerzo de torsión |
Tabla – tire de la fuerza y del esfuerzo de torsión.
|
Masa del dispositivo (kilogramos) |
Tire de la fuerza (n) |
Apriete (nanómetro) |
|
≤1 |
30 |
0,1 |
|
> 1 y ≤4 |
60 |
0,25 |
|
> 4 |
100 |
0,35 |
Método de prueba:
1. Presione impresión “”, la prueba de la fuerza del tirón comienza, después de que alcance a los tiempos de la prueba de la precolocación, el peso del esfuerzo de torsión será lanzada automáticamente, y entonces la prueba del esfuerzo de torsión comienza. Después de que alcance al tiempo de la torsión de la precolocación, levante manualmente el peso del esfuerzo de torsión, después se termina la prueba del tirón de la fuerza y del esfuerzo de torsión.
2. Mida hacia fuera la distancia entre la marca y el ancladero del cordón, la distancia resta 20m m es la longitud del saque después de la prueba.
3. Cuando el proceso la prueba siguiente, debe presionar el botón del "RESET" antes de comenzar la prueba, o el dispositivo de la prueba no trabajará.
