| Lugar de origen: | China |
| Nombre de la marca: | HongCe |
| Certificación: | Calibration Certificate(cost additional) |
| Número de modelo: | HDX1302 |
| Cantidad de orden mínima: | 1 SISTEMA |
|---|---|
| Precio: | Negotiatable |
| Detalles de empaquetado: | Embalaje estándar de la exportación |
| Tiempo de entrega: | 15 DÍAS |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 10 sistemas por mes |
| Estándar: | IEC60245-2, IEC60065 | corriente de la carga: | 0-25A |
|---|---|---|---|
| Cargamento del voltaje: | 0-400V | Velocidad de prueba: | 0.33m/S |
| Movimiento de la prueba: | 1000±20m m | Corazones convenientes: | 2-18 |
| Nombre: | Equipo de prueba flexible del cable | Garantía: | 1 año |
| Alta luz: | Equipo de prueba flexible del cable del movimiento el 1000m,equipo de prueba flexible del cable 400V,equipo de prueba del cable 0.33m/S |
||
Equipo de prueba flexible del cable del movimiento el 1000m de la prueba, cargamento del voltaje 0-400V
Descripción estándar:
Esta prueba será realizada mediante el aparato mostrado en el cuadro 1. Este aparato consiste en un portador C, un sistema de conducción para el portador y cuatro poleas para cada muestra de cable que se probará. El portador C apoya dos poleas A y B, que están del mismo diámetro. Las dos poleas fijas, en cualquier extremo del aparato, pueden estar de un diverso diámetro de las poleas A y B, pero las cuatro poleas serán arregladas tanto como la muestra es horizontal entre ellas. El portador hace los ciclos (movimientos delanteros y posteriores) sobre una distancia de 1 m a una velocidad aproximadamente constante de 0,33 m/s entre cada revocación de la dirección del movimiento. Equipo de prueba del cable
Las poleas serán hechas del metal y tener un surco formado semicircular para los cables circulares y un surco plano para los cables planos. El refrenamiento afianza D con abrazadera será fijado de modo que el tirón sea aplicado siempre por el peso desde el cual el portador está separando. La distancia a partir de una abrazadera de refrenamiento a su ayuda, mientras que la otra abrazadera está descansando sobre su ayuda, estará de máximo de 5 cm.
El sistema de conducción será tal a que el portador da vuelta suavemente y sin tirones cuando invierte a partir de una dirección a otra.
Una muestra de cable flexible cerca de 5 m de largo será estirada sobre las poleas, tal y como se muestra en del cuadro 1, cada extremo que es cargado con un peso. La masa de este peso y el diámetro de las poleas A y B se dan en el cuadro 1. Equipo de prueba del cable
Figura estándar:
Estándar: Voltajes cable-clasificados aislados de goma IEC60245-1 hasta e incluyendo 450/750 V-parte 1: Requisitos generales, IEC60245-2 cuadro 1 voltajes cable-clasificados aislados de goma de la cláusula 3,1 hasta e incluyendo 450/750 V-parte 2: Métodos de prueba.
Uso: Se utiliza para comprobar la fuerza mecánica de cables flexibles terminados. Esta prueba no se aplica a los cables flexibles con corazones de la superficie transversal nominal mayor que 4mm2 y los cables que tenían más de 18 corazones pusieron para arriba en más de dos capas concéntricas.
Muestra de la prueba: Cables flexibles terminados. Equipo de prueba del cable
Parámetros:
| Fuente de alimentación | CA 220V/50HZ |
| Cargamento actual de corazones | 0-25A |
| Cargamento del voltaje | 0-400V |
| Velocidad de prueba | 0.33m/S |
| Distancia de prueba | 1000±20m m |
| Corazones convenientes | 2-18 Equipo de prueba del cable |
| Superficie transversal nominal | 0.2~4mm2 |
| Diámetro de poleas | 60,80,120,160,200m m (cliente opcional: El estándar equipó 3pcs) |
| Pesos combinados | 0.5kg, 1kg, 1.5kg, 2kg, 2.5kg, 3kg, 3.5kg, 4kg, 6kg, 7.5kg, 8kg |
| Prueba de la falta | Interrupción actual, cortocircuito entre los conductores, prueba y cortocircuito entre la polea. |

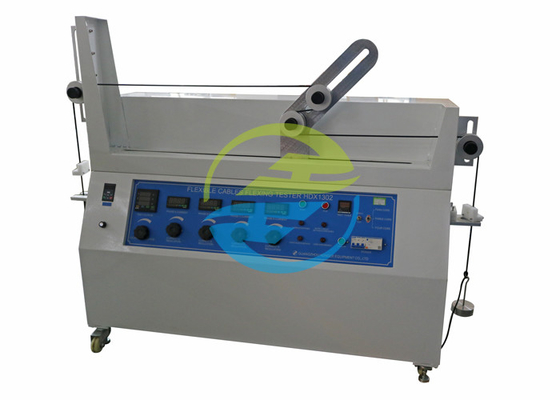

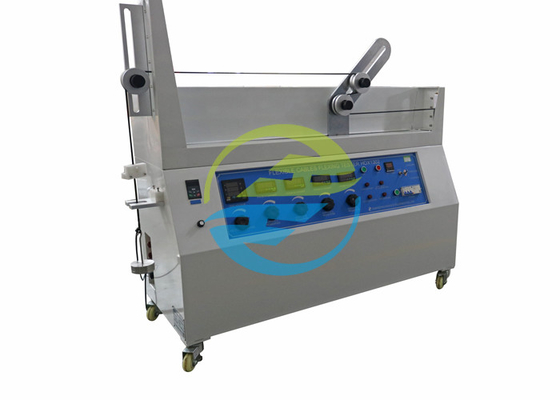

Imagen para la referencia:
