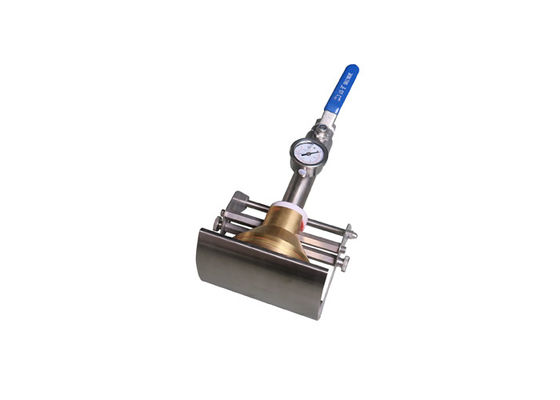

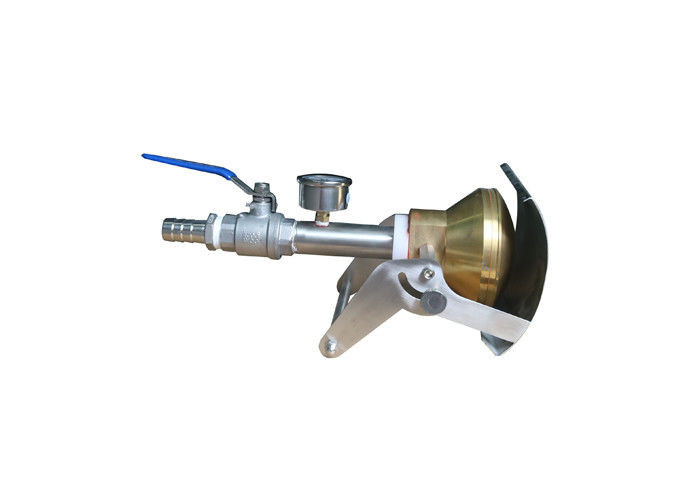

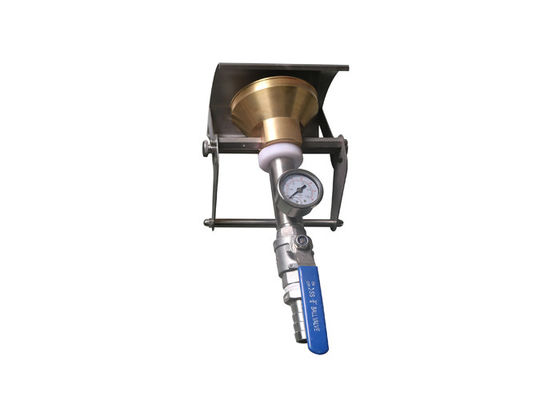

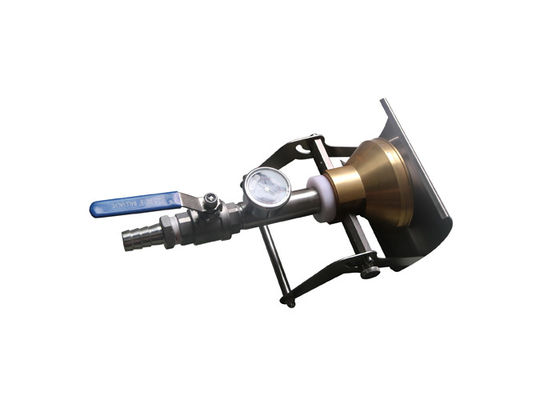

Probador de la boca de espray del PDA del equipo de prueba de la protección del ingreso de 121 agujeros

Probador de la boca de espray del PDA del equipo de prueba de la protección del ingreso IEC60529 con 121 agujeros

Descripción estándar:

Resistencia de humedad 15

15,1 el recinto del dispositivo proporcionará el grado de protección contra la humedad de acuerdo con la clasificación del dispositivo.
La conformidad se comprueba como se especifica en 15.1.1 15.1.2 que tienen en cuenta, el dispositivo que no es conectado con las tuberías de la fuente.
El dispositivo entonces soportará la prueba de fuerza eléctrica de 16,3 y la inspección mostrará que no hay rastro de agua en el aislamiento que podría dar lugar a una reducción de liquidaciones y de distancias de contorneamiento debajo de los valores especificados en la cláusula 29.
OBSERVE el recinto externo se limpia cuidadosamente para quitar cualquier agua de sobra antes de la inspección. El cuidado tiene que ser tomado al desmontar para evitar desplazar cualquier agua dentro del dispositivo.                         Equipo de prueba de la protección del ingreso
15.1.1 los dispositivos con excepción de esos IPX0 clasificados se sujetan a las pruebas de IEC 60529 como sigue:
– Dispositivos IPX1 según lo descrito en el subclause 14.2.1;
– Dispositivos IPX2 según lo descrito en el subclause 14.2.2;
– Dispositivos IPX3 según lo descrito en el subclause 14.2.3a;
Dispositivos del − IPX4 según lo descrito en el subclause 14.2.4a;
– Dispositivos IPX5 según lo descrito en el subclause 14.2.5;
– Dispositivos IPX6 según lo descrito en el subclause 14.2.6;
– Dispositivos IPX7 según lo descrito en el subclause 14.2.7. Para esta prueba el dispositivo se sumerge en el NaCl con agua del aproximadamente 1%.
OBSERVE la boca de espray de mano puede ser utilizado para probar los dispositivos que no se pueden colocar debajo del tubo oscilante especificado en IEC 60529.
Las válvulas del agua que contienen las piezas vivas y que se incorporan en las mangueras externas para la conexión de un dispositivo a las tuberías de agua se sujetan a la prueba especificada para los dispositivos IPX7.        Equipo de prueba de la protección del ingreso

Estándar: Grado IEC60529 de protección proporcionado por los recintos (código del IP) del IPX3 y del IPX4, IEC60884-1, IEC60335-1, IEC60598-1.

Uso: Se utiliza para la prueba de IPX3 y de IPX4.

Muestra de la prueba: El aparato de la prueba con funciones a prueba de agua, tales como dispositivos electrónicos, lámparas, gabinetes eléctricos, componentes eléctricos, coche, motocicleta, productos eléctricos (tales como instrumento automotriz, toda clase de interruptores, motores micro, etc.)

Característica: La diferencia entre IPX3 e IPX4 es que el bafle se debe quitar en la prueba IPX4. Para hacer la cáscara en cada dirección posible está salpicando, este dispositivo se puede utilizar con una tabla giratoria de la muestra.

Equipo de prueba de la protección del ingreso

Parámetros:
