Equipo del prueba de laboratorio de la compresión de la resistencia térmica con IEC60884-1 el cuadro 38

Equipo del prueba de laboratorio de la compresión de la resistencia térmica con IEC60884-1 el cuadro 38

Estándar:

Enchufes y zócalo-mercados del IEC 60884-1 ‘para el hogar y los propósitos similares – parte 1: Cláusula 24,19 de los requisitos generales’ y cuadro 38

Descripción estándar:

Las cubiertas de zócalo-mercados portátiles se sujetan a una prueba de compresión en una temperatura ambiente de (°C de 25 ± 5) en un aparato similar a ése mostrado en el cuadro 38.

El aparato comprende dos mandíbulas de acero, teniendo una cara cilíndrica del radio de 25 milímetros, una anchura de 15 milímetros y una longitud de 50 milímetros. La longitud de 50 milímetros se puede aumentar, dependiendo del tamaño del accesorio que se probará.

Las esquinas se redondean con un radio de 2,5 milímetros.

Se afianzan con abrazadera los especímenes de una manera tal que la cara delantera de los mandíbulas coincida con la cara delantera de la cubierta.

La fuerza se aplicó a través de los mandíbulas es (20 el ± 2) N.

Después de 1 minuto, y mientras que las cubiertas todavía están bajo presión, las dimensiones cumplirán con la hoja estándar apropiada.

La prueba se repite con el espécimen giró el 90°.

Uso:

Se utiliza para probar las propiedades presión-resistentes de los accesorios eléctricos y caja del montaje bajo circunstancia de la calefacción. Este equipo de prueba se debe poner en uso con la caja de calefacción.

Característica:

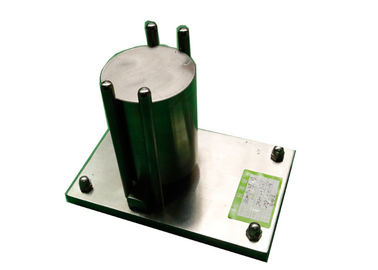

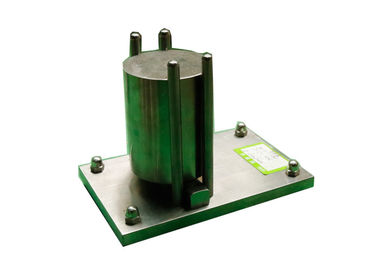

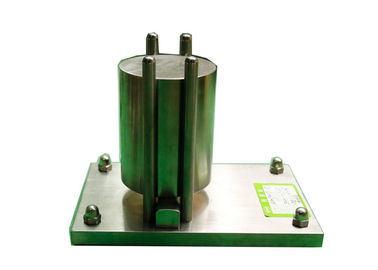

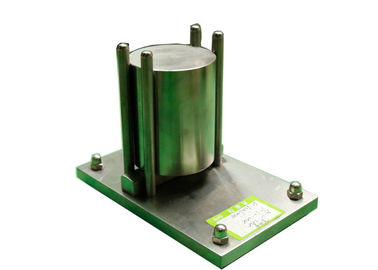

Este dispositivo comprende dos mandíbulas de acero, teniendo una cara cilíndrica del radio de 25 milímetros, una anchura de 15 milímetros y una longitud de 50 milímetros. La longitud de 50 milímetros se puede aumentar, dependiendo del tamaño del accesorio que se probará. Las esquinas se redondean con un radio de 2,5 milímetros. El espécimen se afianza con abrazadera entre los mandíbulas de una manera tal que éstos presionen contra él en el área donde se agarra en uso normal, la línea central de los mandíbulas que coinciden tan casi como sea posible con el centro de esta área. La fuerza se aplicó a través de los mandíbulas es 20 N. La prueba ocurre en un gabinete de calefacción en una temperatura de (80±2) °C.

Parámetros:

1. Peso: 20N (placas acuciantes móviles incluyendo)

2. Tamaño de la placa acuciante: longitud: 50m m, anchura: 15m m, cara cilíndrica: el radio es 25m m, las esquinas se redondea con un radio de 2,5 milímetros.

3. El interior de la distancia de las guías: 50mm×15.4m m

4. Material: acero inoxidable 304

Método de prueba:

1. Antes del primer uso, usuario si el familiar con los estándares relevantes para más eficaz y apropiado usando el aparato de la prueba y la realización de la prueba.

2. Según los requisitos estándar para el tratamiento previo de la muestra antes de usar.

3. La placa acuciante (pequeña) se coloca entre las guías (lado estrecho), cara cilíndrica es ascendente, el espécimen se pone horizontalmente en la placa acuciante, entonces lugar la placa acuciante (grande) en el espécimen y la cara cilíndrica es hacia abajo, finalmente puso el peso en la placa acuciante (grande), tiempo de la prueba es 1 hora.

Atención:

El espécimen se afianza con abrazadera entre las placas acuciantes de una manera tal que éstas presionen contra él en esta área donde se agarra en uso normal, la línea central de las placas que coinciden tan casi como sea posible con el centro de esta área.
