Dispositivo de la prueba del IEC 60884,1 para verificar la fijación de pernos en el cuerpo del Pin del enchufe de la sola estación del enchufe

Dispositivo de la prueba del IEC 60884,1 para verificar la fijación de pernos en el cuerpo del Pin del enchufe de la sola estación del enchufe

Estándar:

Enchufes y zócalo-mercados del IEC 60884-1 ‘para el hogar y los propósitos similares – parte 1: Cláusula 24,10, cuadro 30 de los requisitos generales’

Descripción estándar:

El enchufe se coloca en una placa de acero rígida proporcionada los agujeros convenientes para los pernos del enchufe como se muestra como un ejemplo en el cuadro 30.

Las distancias entre los centros de los agujeros (por ejemplo, d1 y d2) serán lo mismo que las distancias entre los centros del círculo circunscrito alrededor de la superficie transversal de cada perno en la hoja estándar del enchufe.

Cada agujero tendrá un diámetro igual al del círculo circunscrito alrededor de la superficie transversal del perno más (6 el ± 0,5) el milímetro.

El enchufe se coloca en la placa de acero de una manera tal que los centros de los círculos que circunscriben los pernos coincidan con los centros de los agujeros.

Un tirón P igual a la fuerza máxima del retiro según lo dado en el cuadro 16, es aplicado, sin tirones, para 1 minuto en cada perno a su vez, en dirección del eje longitudinal del perno.

El tirón es aplicado dentro de un gabinete de la calefacción en una temperatura de (el °C de 70 ± 2), 1 h después de que el enchufe se haya colocado en el gabinete de la calefacción.

Después de la prueba, el enchufe se permite refrescarse abajo a la temperatura ambiente y será verificado que no se ha desplazado ningún perno en el cuerpo del enchufe por más de 1 milímetro.

Muestra de la prueba: Enchufe, perno

Parámetros:

Uso:

Se utiliza para probar la firmeza del enchufe y del perno del enchufe. El enchufe se coloca en una placa de acero rígida proporcionada los agujeros convenientes para los pernos del enchufe. La distancia entre los centros de los agujeros será lo mismo que las distancias entre los centros del círculo circunscrito alrededor de la superficie transversal de cada perno en la hoja estándar del enchufe.

Método de prueba

1. Antes de que primer uso, usuario si el familiar con los estándares relevantes para más eficaz y apropiado usando el aparato de la prueba y la realización de la prueba.

2. El enchufe se coloca en la placa de acero de una manera tal que los centros de los círculos que circunscriben los pernos coincidan con los centros de los agujeros. Entonces inserte el enchufe de la prueba en el zócalo en dirección del eje longitudinal del perno. Después de ese, el enchufe se coloca en el gabinete de la calefacción con la temperatura (°C de 70 ± 2), 1 h después de, una fuerza del tirón se aplica dentro de un gabinete de la calefacción

3. Elija el accesorio de fijación con abrazadera según la forma del enchufe, y hágalo está conectado firmemente con el enchufe (asegúrese que no suelte cuando ejerza una fuerza del tirón)

4. Elija el peso de la fuerza del tirón según la fuerza máxima del retiro según lo dado en el cuadro 16 (puede ser alcanzado por la superposición), el peso se engancha en el anillo de la abrazadera, dirigen con cuidado, y no producen la tensión explosiva.

5. La fuerza es aplicada en cada perno del enchufe para 1 minuto, después de la prueba, el enchufe se permite refrescarse abajo a la temperatura ambiente y será verificado que no debe la dislocación de ningún perno del enchufe en el cuerpo del enchufe exceso 1 milímetro.

6. La atención de la paga a la limpieza del dispositivo y al mantenimiento de los zócalos después de la prueba se termina.

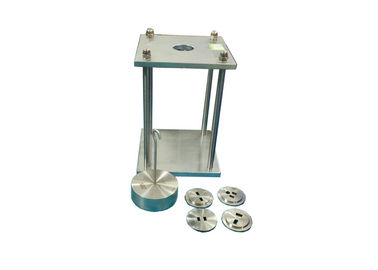

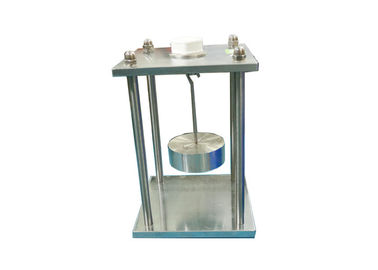

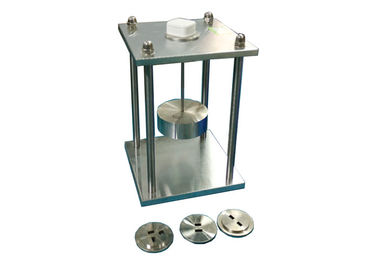

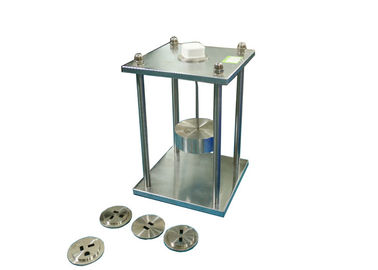

Opinión de la imagen
