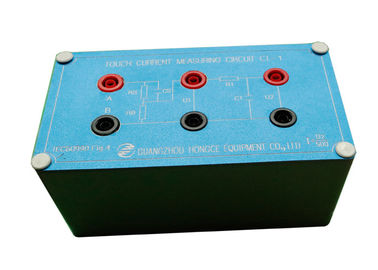

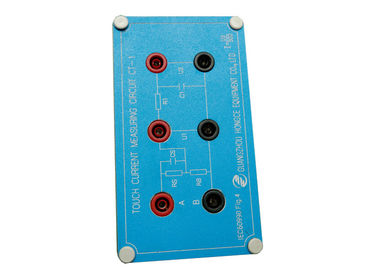

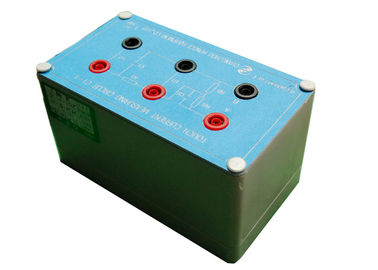

Cuadro fácil 4 red actual de la operación IEC60990 de la prueba del tacto para el conductor protector de la opinión o de la reacción

Cuadro fácil 4 red actual de la operación IEC60990 de la prueba del tacto para el conductor protector de la opinión o de la reacción

Estándar:

IEC60990 cuadro 4 tacto actual y el método de la medida de la corriente protectora del conductor

Uso:

Esta red es conveniente de utilizar y fácil actuar, y el interruptor de la fuente de alimentación se hace por separado, que puede solucionar los defectos de la capacidad de la fuente de alimentación de la máquina anterior y puede probar los productos más potentes.

Muestra de la prueba:

corriente mesuring del tacto de la red cargada (corriente sensorial o corriente de la reacción)

Preparación antes de la prueba

Los aparatos siguientes se preparan mucho antes la prueba.

un sistema del osciloscopio.

un sistema de 1times o de la punta de prueba del voltaje de 10 veces.

Un sistema de fuente de alimentación (el voltaje o la frecuencia se puede ajustar o variable a la prueba requerida.).

Métodos de prueba

1. Ajuste la fuente de alimentación al voltaje y la frecuencia que la prueba requirió, y entonces tapa el terminal de la entrada del interruptor de prueba actual del contacto en la fuente de alimentación. (no electrifique por favor cuando la red no está conectada.)

2. Inserte la muestra en el terminal de salida del interruptor de prueba actual del contacto.

3. Conecte el puerto B de interruptor de prueba actual del contacto con el puerto B de red actual de la prueba del contacto.

4. Conecte el puerto A de la red actual de la prueba del contacto con el lugar en donde se requiere la corriente del contacto. Por ejemplo conecte el puerto A con la salida o la cáscara del adaptador cuando se prueba el adaptador de red.

5. La punta de prueba del osciloscopio se afianza con abrazadera en los terminales U1 o U2 según los requisitos de la prueba.

6. Conecte la fuente de alimentación, ponga el interruptor “N” a la posición de trabajo, ponga la fase positiva a la posición de la fase positiva, cambie la línea “G” a la posición de trabajo, compruebe si la muestra probada está en trabajo por electricidad normal y está allí una forma de onda en el osciloscopio.

7. Según los requisitos estándar después de que la muestra esté trabajando, en el diverso modo de “fase positiva”, el “revés”, “línea de N en”, “línea de N de”, “línea de G de”, la “línea G en” y así sucesivamente, leyó el voltaje U1 y U2 directamente usando el osciloscopio, la corriente del contacto es igual al valor máximo de U2 y entonces de la divisoria 500.

Avisos

Durante la prueba, es necesario prestar la atención a la seguridad porque usted puede tocar algunos terminales.

Según requisitos estándar de GB/T 12113 y del IEC 60990, la fuente de alimentación debe estar en el aislamiento, y la línea cero y el cable de toma de tierra se deben conectar junto. (la manera simple está a si existe voltaje en la línea cero y el cable de toma de tierra, si el voltaje supera 2V, tal como poder 220V, el diverso voltaje entre la línea cero y cable de toma de tierra más que 100V, la línea cero y el cable de toma de tierra se deben conectar.)

Al probar, preste por favor la atención a la polaridad de la fuente de alimentación. La línea de fuego se debe conectar con el L extremo del interruptor de prueba actual del contacto. Si la conexión es incorrecta, hay un peligro de la descarga eléctrica.

Conecte el osciloscopio, pruebe la muestra, después conecte el poder después de línea del b-terminal, y no conecte la línea de la prueba cuando el poder está conectado.
