| Lugar de origen: | China |
| Nombre de la marca: | HongCe |
| Certificación: | Calibration Certificate (Cost Additional) |
| Número de modelo: | HH0803 |
| Cantidad de orden mínima: | 1 set |
|---|---|
| Precio: | Negotiatable |
| Detalles de empaquetado: | Caja plástica |
| Tiempo de entrega: | 3 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100 /month determinados |
| material: | latón | Diámetro externo: | Ф102mm |
|---|---|---|---|
| Número de agujeros: | 121 | Diámetro de los agujeros de la boca: | Φ0.5 |
| Ángulo de la cubierta de la aleta: | 30° | estándar: | IEC60529 |
| Alta luz: | Figura el equipo de prueba de la protección de 5 ingresos,Equipo de prueba de la protección del ingreso del IEC 60529 |
||

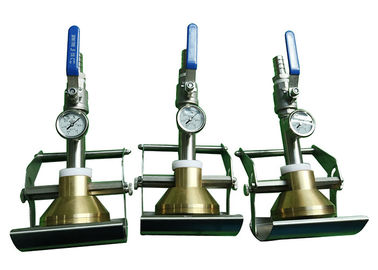

IEC60529 figura el probador de cobre amarillo de la boca de espray del PDA 5 para los agujeros de IPX3 IPX4 121
Introducción de productos
La boca de espray del HT IPX3/4 es un dispositivo de mano de la prueba para verificar la protección en contra la rociadura y salpicar del agua. La presión de agua se puede ajustar usando el botón de control de flujo en el dispositivo para dar el flujo requerido. La presión se puede considerar en el indicador que es colocado convenientemente por la boca. El modelo de espray de la boca se hace a las especificaciones de IEC 60529. La diferencia entre IPX3 e IPX4 es que el bafle se debe quitar en la prueba IPX4. Para hacer la cáscara en cada dirección posible está salpicando, este dispositivo se puede utilizar con una tabla giratoria de la muestra.
Parámetros técnicos
| Artículo | Parámetro |
| Energía entrada | Monofásico AC220V, 50Hz |
| Abastecimiento de agua | La tarifa de la corriente es el >10L/min±5%, presión es el agua potable 50~150kpa sin la inclusión. |
| Parámetros de la boca de espray |

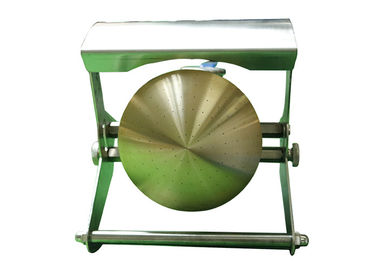

Diámetro externo: Ф102mm diámetro esférico: SФ75.5mm 121 agujeros de Ф0.5mm; 1 agujero en el centro círculos íntimos 1 de 12 agujeros en 30°pitch 4 círculos externos de 24 agujeros en 15°pitch Escudo-aluminio de mudanza Boca-latón del espray |
| Corriente | el 10L/min±5%, metro de flujo es ajustable |
| Indicador de presión | 50~150Kpa, gama del indicador de presión 0~0.25Mpa |
| Bafle | Desprendible |
| Requisitos del sitio |
El sitio de prueba impermeable dedicado del IP, la tierra debe ser plano con la iluminación Con la buena función de la afluencia y del drenaje. |
| Tiempo de prueba | Control manual, por lo menos 5min |

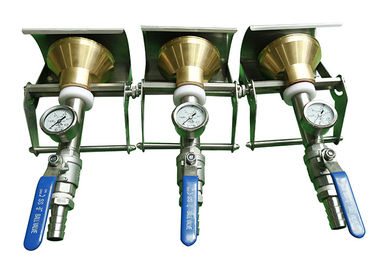

Indicador de presión

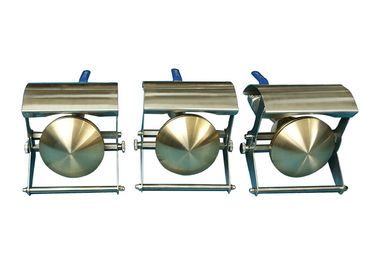

Escudo movible con el contrapeso
Vávula de bola para la regulación de la corriente
Conector de la manguera
Instalación y Comisión
Instale el metro de la corriente, la manguera y el dispositivo de riego como imagen abajo mostrada, y después abra la válvula para ajustar la corriente para ser (10 el ± el 5%) l/min, y compruebe si el indicador de presión muestra la presión en el rango de 50-150KPa. Si la corriente es menos de 10 litros, después una bomba de aumento de presión se debe instalar, refiere por favor a la imagen del soplo.
Grado impermeable para la prueba de muestra IP3: Según IEC60529 el cuadro 5, con la prueba de la aleta.
Pruebas de muestra impermeables del grado IP4: Quite por favor a la aleta para hacer la muestra puede ser salpicado en todas las direcciones.
Si usted no sabe utilizarlo, por favor haga clic aquí al usuario HH0803.pdf manual para conseguir el manual del usuario de tue.
