buque de aluminio del equipo de prueba del IEC de 110m m para los Hotplates de prueba de la inducción |
Datos del producto:
Pago y Envío Términos:
|
Estación de trabajo: | 2 | Interfaz de la operación: | pantalla táctil de 7 pulgadas |
---|---|---|---|
Modo de unidad: | motor cinemático | Sistema de Control: | PLC DE MITSUBISHI |
Pruebe el movimiento: | Linear: 0 ~ 100m m, ajustable | Dimensiones: | 1300mmx800mmx600m m |
Alta luz: | probador del IEC,Equipo del prueba de laboratorio |

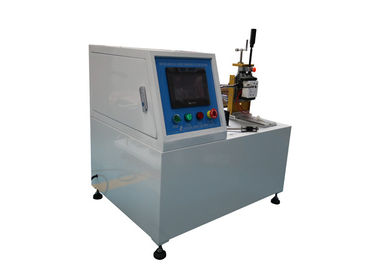

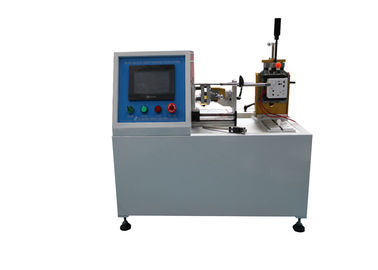

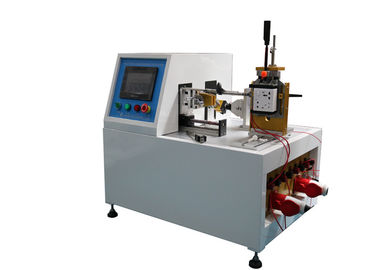

Equipo de prueba de resistencia de las estaciones del control 2 del PLC del interruptor y del Enchufe-zócalo del IEC 60884
Información de la producción
La máquina de la prueba se diseña y se fabrica según IEC60884-1clause 20 y 21 el higo 16, IEC60669-1 y etc. Es aplicable para los interruptores que rompen la prueba de vida de la capacidad y de la operación normal del hogar e instalaciones eléctricas fijas similares, también convenientes para la prueba de vida de la capacidad de fractura de los enchufes y de los zócalos y de la operación normal del hogar y de los propósitos similares. El equipo de prueba simula los interruptores, los enchufes y los zócalos, contactos rotación de largo tiempo, inserción del fusible y retira acciones, para evaluar si los interruptores, los enchufes y los zócalos, contactos del fusible pueden soportar el uso normal del daño mecánico y del daño eléctrico del cansancio, y si los puntos de contacto tienen fenómeno de la adherencia, fenómenos cerrados o disconnected a largo plazo, examinar si las muestras de la prueba son haber llevado excesivo o tener otras consecuencias dañinas. Es equipo de prueba especial para la prueba de resistencia eléctrica de los interruptores y de los enchufe-zócalos.

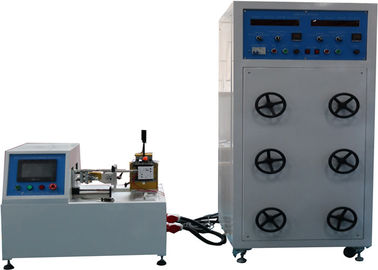

El equipo de prueba puede hacer la prueba de resistencia para los interruptores del botón, los interruptores de eje de balancín, los enchufes y los zócalos. Juntado con el banco de carga externo (resistente, inductivo y capacitivo) puede la prueba de cargamento de proceso, él tiene un sistema de control de correspondencia. Observe por favor que el banco de carga externo se debe preparar por el usuario.
Característica
La máquina de la prueba se hace del bastidor de aluminio, placa del sello del acero inoxidable, conducida por el motor servo y el tornillo de la bola, con la pantalla táctil del color de 7 pulgadas, el sistema de control del PLC de Mitsubishi, el interfaz humanizado de la operación y el indicador digital potente. Los tiempos de la prueba, hora actual de la conducción, velocidad de la prueba, movimiento de la prueba pueden ser preestablecidos. Tiene la función de la exhibición de la corriente eléctrica que puede mostrar la corriente de la conducción de la muestra. La máquina entera de la prueba tiene 2 estaciones de trabajo, cada estación puede procesar los interruptores y los enchufes y los zócalos lineares síncrono. Cuando hay continuamente con./desc. cambiado debido a la adherencia o al fracaso, alarmará y registrará el número apropiado de experimentos, y alarma cuando los tiempos de la prueba alcanzan el valor de precolocación. La máquina de la prueba parará automáticamente cuando ocurre una alarma.
Parámetros técnicos
Nombre de parámetros | Datos del parámetro | Observación |
Poder | AC220V, 50Hz | |
Estación de trabajo |
estaciones de 1 trazador de líneas; estaciones giratorias 1. trabajo independientemente |
|
Interfaz de la operación | pantalla táctil 7-inch | |
Conduzca el modo | Motor servo | |
Sistema de control | PLC de Mitsubishi | |
Pruebe las épocas | 0~999999 veces, pueden ser preestablecidas | |
Tiempo de la conducción | 0~999.9s, puede ser preestablecido | |
Tiempo de la rotura | 0~999.9s, puede ser preestablecido | |
Pruebe el movimiento | Linear: 0 ~ 100m m, ajustable | |
Pruebe la velocidad |
15 veces por minuto 7,5 veces por minuto 30 veces por minuto |
|
Ambiente de prueba |
Presión atmosférica 80 ~ 106kpa; Temperatura ambiente 5~ 40℃; Humedad relativa (20~ 90) %RH; Lugar del uso: sacudida no violenta, ninguna vibración, ninguna interferencia electromágnetica, ningún polvo, gas no explosivo o corrosivo, buena disipación de calor |
|
Dimensiones | L*W*H=1300mmx800mmx600mm | |
Peso | 180KGS |
Precauciones
1. Los operadores deben leer cuidadosamente las instrucciones antes de usar este equipo, entender el uso de la seguridad eléctrica, y hacer las medidas de seguridad correspondientes; procede la prueba antes de confirmar allí no es ningún problema ocultado de la seguridad.
2. El voltaje es los 1,1 tiempos del voltaje clasificado de la muestra, y la corriente eléctrica es 1,25 veces de la corriente clasificada de la muestra. Elija por favor el voltaje y los valores actuales según los requisitos de los estándares relacionados, o las muestras de la prueba serán dañadas y los accidentes personales de la seguridad serán causados.
3. Los alambres de las muestras de la prueba que están conectadas con la carga deben ser se adaptan a la corriente clasificada permitida de las muestras de la prueba.
4. Después de presionar el botón de paro de emergencia, debe ser reajustada por la derecha que tuerce el botón, después la prensa "RESET", si no, el equipo de prueba no funcionará ni correrá equivocadamente.
5. Cuando el dispositivo falla, satisfaga cortan la corriente y después recomienzan.
6. Cuando la prueba de carga de proceso, necesidad sigue estrictamente las instrucciones de conectar el circuito, así como presta la atención a la seguridad.
7. Cada los accesorios y las abrazaderas requieren la lubricación y el mantenimiento regulares.
