Pico de alto voltaje de 500V a 15 kilovoltio de la forma de onda del voltaje de salida del generador de impulso del probador del aparato eléctrico IEC60255-5

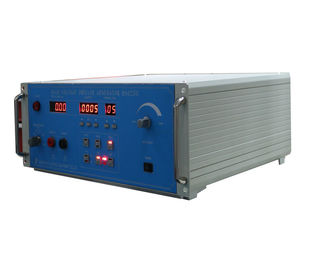

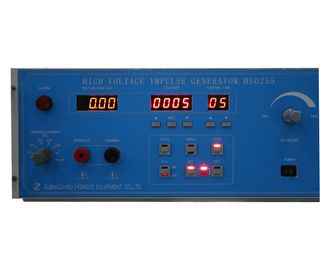

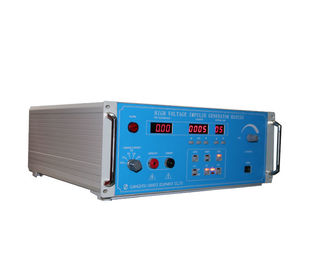

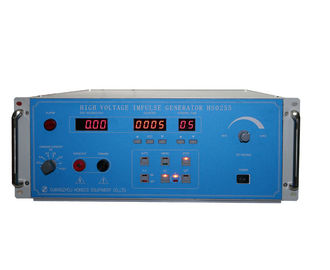

Generador de impulso de alto voltaje IEC60255-5

Uso

El generador de impulso de alto voltaje HS0255 es manufacturado de acuerdo con el IEC60255-5 “prueba de aislamiento de retransmisiones eléctricas” promulgada por la Comisión electrotécnica internacional (IEC), midiendo la coordinación del aislamiento de retransmisiones y de dispositivos protectores, y realizando pruebas del voltaje de impulso.

Introducción de alto voltaje del generador de impulso

1. Especificaciones principales

Pruebe la forma de onda de la salida de pulso: Onda del voltaje: 1.2/50 μs, pico de la forma de onda del voltaje de salida: 500V~15 kilovoltio

Polaridad de la salida: positivo o negativo (puede automáticamente la polaridad alterna)

Modo de salida de la oleada: manual o automático

Número de oleadas: 1~9999 veces

Intervalo de la oleada: 3~99 segundos (3 segundos son la época de carga inherente del dispositivo)

Gama actual de la alarma de la salida: 0.3A-1A ajustable

2. Condiciones de trabajo normales

Temperatura ambiente: -5 °C ~ °C 50

Temperatura relativa: el ≤70%

Presión atmosférica: 86~106 KPa

Voltaje de funcionamiento clasificado: el 220V±10% 50/60Hz

3. Pulso que genera el circuito equivalente de la unidad

4. Definición de la forma de onda de la salida

Onda del voltaje

Tiempo de Leading Edge: El T1=1.67T=1.2μs±30%

tiempo del Mitad-pico: El T2=50μs±20%
