Sistema de prueba eléctrico de vibración de la prueba video de la información del audio del IEC 60065
Sistema de prueba eléctrico de vibración DC-2000
Información de producto:

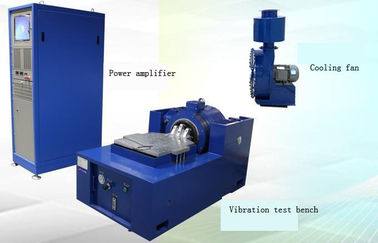

El sistema de prueba de vibración consiste en cuatro porciones: banco de pruebas de la vibración, amplificador de potencia, regulador y ventilador.
1. Banco de pruebas de la vibración
El principio de funcionamiento de la tabla vibrante:
El conductor de activación es conducido por la fuerza electromágnetica en el campo magnético. Cuando el círculo dinámico en el circuito magnético del banco vibrante electromágnetico pasa la señal de la corriente alternada, una fuerza emocionante se genera en el circuito magnético.
Círculo dinámico:
La mayoría de la parte importante de la tabla eléctrica de la vibración es el círculo dinámico, el círculo dinámico es un sistema activo. Conduce la bobina que se coloca en el hueco de aire de trabajo generado por el sistema de circuito magnético, para alcanzar libremente arriba y abajo de vibraciones activando la bobina de la impulsión.
Bobina de la excitación:
La bobina de la excitación de la tabla vibrante eléctrica se divide en la excitación superior y una excitación más baja. Los dos así como los campos magnéticos mutuamente perpendiculares dinámicos de la forma de bobina dos. Las bobinas se cortan el uno al otro para generar la fuerza de la inducción magnética cuando están activadas, de esta manera, el banco de la vibración generan la fuerza emocionante requerida cortando entre la bobina dinámica y la excitación.
2. Amplificador de potencia
El principio de funcionamiento del amplificador de potencia: la corriente ALTERNA trifásica es aislada con el transformador de la frecuencia del poder, el dólar se envía al filtro trifásico del lleno-puente, y entonces la fuente de corriente continua De la bajo-ondulación se envía al transformador del H-puente a través del condensador que filtra, y a los pasos de la onda del voltaje de salida el modo normal y la bobina de obstrucción común del modo, y se filtra y salida a la tabla vibrante.
3. Elemento de control
Nuestro regulador utiliza el algoritmo más avanzado del marco y de control del DSP del mundo, procesador flotante de 32 bits de 450MHz DSP, 24 pedazos de alto rendimiento ADC, hasta el rango dinámico 130dB, asegurando calidad confiable del control. Al mismo tiempo, el regulador puede proveer de usted el módulo de programación más completo de control de la vibración, incluyendo: choque al azar, sinusoidal, clásico, búsqueda y detención de la resonancia, control del espectro de la respuesta del choque, seno más al azar, seno más el seno, al azar más la reproducción al azar, a largo plazo de la forma de onda y otras características de la accesibilidad. Cada módulo de la función proporciona funciones básicas y opcionales, y el usuario puede modificar las funciones para requisitos particulares requeridas según las necesidades.
(Las unidades antedichas se pueden incorporar a la caja del amplificador de potencia para la operación total o se pueden colocar por separado)
4. Encimera vertical de la extensión
Parámetros:
| Generador de la vibración (DC-2000) | |
| Fuerza del seno | 2000kgf (20000N) |
| Fuerza al azar | 2000kgf (20000N) |
| Fuerza del impacto | 4000kgf (40000N) |
| Gama de frecuencia | 5~3000Hz |
| Dislocación continua (amplitud) | 0-51m m, precolocación |
| Frecuencia del aislamiento de vibración | 2.5Hz |
| Frecuencia resonante del nivel uno | 2600±5%Hz |
| Tornillo de la encimera | 17*M10 |
| Salida del flujo magnético | <1mt> |
| Velocidad máxima | 2m/s |
| Aceleración máxima | 980m/s2 (100g) |
| Masa equivalente de piezas móviles | 20kg |
| Diámetro dinámico de la bobina | Φ280mm |
| Max. Loading | 300Kg |
| Peso | 2695kg |
| Amplificador de potencia de la transferencia (KA-21) | |
| Salida del amplificador | 21KVA |
| Voltaje de la salida nominal | 120Vrms |
| Relación señal-ruido | >65dB |
| Eficacia del amplificador de potencia | el >95% |
| Protección de sistema | Protección de la temperatura, protección de la sobre-dislocación, protección de la sobretensión, protección de la sobreintensidad de corriente, protección del debajo-voltaje, protección externa, protección de la falta de la lógica |
| Dimensiones | 1800*900*800m m |
| Peso | 450kg |
| Encimera vertical de la extensión (TB-1010) | |
| Tamaño de la tabla | 1000mm×1000m m |
| Peso de la tabla | 60kg |
| La frecuencia más alta | 200Hz |
| Tabla llana (S-1010) opcional | |
| Tamaño de la tabla | 1000mm×1000m m |
| Peso de la tabla | 60kg |
| La frecuencia más alta | 200Hz |
| Ordenador y accesorios relacionados | |
| Anfitrión | Lenovo |
| Monitor | Modificado para requisitos particulares según la posición reservada de la cámara eléctrica |
| Fan (FJ-2000) | |
| Poder de la fan | 7.5KW |
| Volumen de aire | 0.71M3/s |
| Presión de viento | 3.5Kpa |
| Dimensiones | 500*300*200m m |
| Longitud del conducto | los 4m |
| Peso | 140kg |
| Acelerómetro (JF) | |
| Sensibilidad | 150pc/g |
| Gama de frecuencia | el 0.3-8000Hz±10% |
| Gama de medición | 2000g |
| Resistencia de impacto | 2500g |
| Línea longitud | los 5m |
| Temperatura de funcionamiento | -40-150℃ |
| Peso | 35Gram |
| Método de la instalación | M5 |
