Lugar de origen: | China |
Nombre de la marca: | HongCe |
Certificación: | Third party calibration certificate(cost additional) |
Número de modelo: | HH0807A |
Cantidad de orden mínima: | 1 set |
---|---|
Precio: | Negotiation |
Detalles de empaquetado: | madera contrachapada |
Tiempo de entrega: | 30 DÍAS |
Condiciones de pago: | L / C, T / T |
Capacidad de la fuente: | 10 juegos por mes |
Área del banco de pruebas: | φ60cm | Transporte del banco de pruebas: | 50kg |
---|---|---|---|
Tiempo del chapoteo: | 3 S | Rango de temperatura: | RT+10℃~150℃ |
Velocidad de calentamiento: | RT+10℃~150℃≤40min | Sistema de Control: | Control eléctrico del PLC de Mitsubishi |
Alta luz: | Tester impermeable,equipos de pruebas de material |
ISO16750.4 los vehículos de camino de la cláusula 5,4 riegan el chapoteo 3s del sistema de prueba del chapoteo debajo de 0-4°C a los ambientes simulados
A. introducción del SISTEMA:
Se ajusta a ISO16750.4clause 5,4: Prueba de choque del agua helada, se utiliza para la prueba de la seguridad para los ambientes simulados de eléctrico y de Electronic Systems que puedan estar conforme al agua que salpica en los diversos vehículos de camino.
Parámetros técnicos del B.:
Modelo | HH0807A |
Pruebe la muestra | El sistema eléctrico y electrónico puede estar conforme al agua que salpica en los vehículos de camino |
Tamaño del estudio | 100×105×108 (D×W×H) cm |
Área del banco de pruebas | φ60cm |
Transporte del banco de pruebas | 50kg |
Ajuste de altura del banco de pruebas | los 20cm |
gama de temperaturas | RT+10℃~150℃ |
Velocidad de calentamiento | RT+10℃~150℃≤40min |
Poder | AC230V 50Hz o modificado para requisitos particulares |
Sistema de control | Control eléctrico del PLC de Mitsubishi |
Interfaz de la operación | operación de la pantalla táctil del color de 7 pulgadas |
Pruebe el modelo | Salpique la prueba de agua |
Pruebe el ciclo | Omita 100 ciclos, 0-9999 puede ser preestablecido |
Salpique el tiempo | 3s |
Pruebe el líquido | NaCl desionizado del agua o del +5% o polvo de la multa del +3% Arizona |
Pruebe la temperatura del agua | 0-4°C |
Tarifa de enfriamiento | 20℃~2℃≤60min |
Corriente | 3-4L/3s |
Distancia entre la boca de jet y la muestra de la prueba | 325±25m m |
Orientación del agua del chapoteo | La muestra se coloca en la placa giratoria según el uso real, según la situación real de elegir la colocación (chapoteo de la solo-dirección) o el modo de la rotación (el espray multidireccional) |
Calefacción de DUT | Sistema de calefacción |
Introducción al diseño estructural
Este producto es hecho de los materiales de alta calidad, procesado por el equipo de proceso avanzado, y la superficie de la cubierta externa se rocía, hermoso y completamente. Se coordina el color, se diseña el arco, y las líneas son lisas y naturales. El trazador de líneas se diseña para ser un espacio confinado durante trabajo y se hace del acero inoxidable de alta calidad importado. El tenedor interior de la muestra y otros accesorios accesorios se hacen del acero inoxidable, con diseño y durabilidad razonables. Bajo premisa de la conformación con estándares nacionales, el equipo es más práctico y fácil al control basado en la estabilidad de todos los aspectos. Por otra parte, el dispositivo tiene las características de la instalación fácil, de la operación simple, y del mantenimiento general fácil.
1. La cubierta externa del equipo se hace de la máquina herramienta CNC galvanizada de alta calidad de la placa de acero, y la superficie de la cubierta externa se rocía, que es más lisa y hermosa.
2. El tanque interno es el panel de alta calidad del espejo del acero inoxidable SUS316; para facilitar el reciclaje del medio de prueba y la limpieza después del Zui, la parte inferior del estudio del equipo se diseña como embudo;
3. Limpieza del equipo: Hay cabezas de espray anticorrosión das alta temperatura múltiples de la limpieza dentro del estudio del equipo. Después de que se acabe el programa del equipo, se abre la válvula electromagnética, y la boca de la limpieza conectada con el agua del grifo es un estudio que se lava multidireccional;
4. Dispositivo móvil de la boca: La boca es fija en los soportes superiores y más bajos con capa del aislamiento térmico. Cuando la temperatura es alta, el soporte se mueve de la cámara de trabajo y se traslada rápidamente al cuarto de funcionamiento durante la rociadura;
5. Flujómetro: El flujómetro electrónico se utiliza para medir el flujo de la corriente de la prueba, que puede controlar, ajustar, exhibir y acumular el flujo. Haga salir la señal 4~20mADC a través del convertidor, conecte con la unidad central de proceso, sea controlado por ella y la exhibición;
6. Material de aislamiento: algodón de alta densidad de la fibra de vidrio para asegurar funcionamiento del aislamiento y para mantener una temperatura interior estable;
7. La puerta se proporciona una ventana transparente para observar el cambio de la muestra interior. La ventana panorámica se hace del vidrio moderado hueco de múltiples capas;
8. El sistema de mezcla adopta el impeledor resistente del multi-ala del motor de fan de eje largo y del acero inoxidable de la temperatura alta-baja para alcanzar el ciclo vertical de la difusión de la convección vertical, de modo que la temperatura y la humedad en el laboratorio sean uniformes y estables;
9. la tira de alta resistencia resistente da alta temperatura del lacre de la Doble-capa se utiliza entre la puerta y el gabinete para asegurar el lacre de la zona de pruebas. El material interno de la puerta de la puerta se hace del acero inoxidable, y el tirador de puerta se hace sin la reacción, que hace la operación más fácil;
10. El agujero de la prueba (lado izquierdo de la máquina) se puede utilizar para el cable de transmisión externo de la prueba o el cable de señal (abertura 50m m);
11. El sistema de la bomba y de refrigeración del equipo está instalado en la parte inferior, y el compresor se importa de la marca de Taikang en Francia para asegurar el efecto y la confiabilidad de enfriamiento.
12. Instale la rueda movible de posición fija de alta calidad de la PU en la parte inferior de la máquina, que puede mover fácilmente la máquina a la posición señalada y fija el echador después del Zui;
13. El elemento de control del equipo se diseña a la derecha del equipo. Se distribuye con el regulador de temperatura, el interruptor de control, el tanque de agua, el etc. Es fácil actuar, simple y fácil mantener.
Control del circuito y sistema de protección
Con el regulador de pantalla LCD táctil de 7 pulgadas, el control del PLC puede controlar temperatura, bomba y flujo y tiempo de la prueba respectivamente; el flujo se exhibe directamente en la pantalla táctil.
1. Importación de componentes;
2. Ningún interruptor de la protección del fusible;
3. La sobrecarga, salida, forró completamente bloques de terminales;
4. Con el cierre automático y la otra protección;
Sistema de enfriamiento
1. Compresor: Francia completamente incluida Taikang;
2. Método de la refrigeración: refrigeración mecánica;
3. Modo de la condensación: enfriamiento de aire forzado;
4. Refrigerante: R404A (respetuoso del medio ambiente);
5. La tubería entera del sistema se prueba para la prueba de la ventilación y de escape de la presión 48H;
6. El sistema de la calefacción y de enfriamiento es totalmente independiente;
7. Tubo de cobre refrigerante espiral interno;
8. Evaporador de la cuesta;
9. El filtro seco, la ventana refrigerante del flujo, la válvula de la reparación, la válvula y el tanque de almacenamiento del líquido son todo del separador de aceite, electromagnética piezas originales importadas;
Condiciones del uso
1. Temperatura ambiente: 5 ° C ~ +32 ° C
2. Humedad ambiente: el ≤85%
3. Requisitos de alimentación: Sistema de cinco cables trifásico de AC380 (el ±10%) V/50HZ
4. Capacidad instalada previamente: sobre 16KW

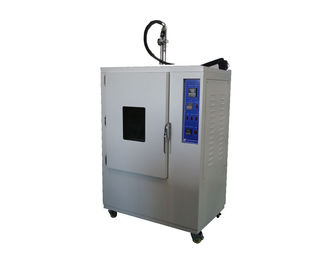

Imagen para la referencia:
