CA baja de alto voltaje 0 del voltaje de salida del probador de la resistencia de arco de IEC61621 Curren--20 kilovoltios de capacidad eléctrica 2 KVA

CA baja de alto voltaje 0 del voltaje de salida del probador de la resistencia de arco de IEC61621 Curren--20 kilovoltios de capacidad eléctrica 2 KVA

Estándar

IPC650, IEC 61621, ASTMD495, convenientes para JEC 149, UL 746A y otros métodos de prueba.

Uso

La evaluación de la resistencia de arco de los materiales de aislamiento tales como plásticos, pegamentos de la resina y barnices aislantes para los aparatos eléctricos, los aparatos eléctricos y los aparatos eléctricos etc. del hogar.

Pruebe la muestra

Es principalmente aplicable a los materiales de aislamiento sólidos por ejemplo: los plásticos, las películas, las resinas, la mica, la cerámica, el vidrio, los aceites aisladores, la pintura del aislamiento, la cartulina y la otra medios prueba de resistencia de arco;

Pruebe la descripción de proceso

Parámetros técnicos

1, el voltaje de entrada: CA 220 V

2, el voltaje de salida: CA 0--20 KILOVOLTIOS;

3, capacidad eléctrica: 2 KVA

4, métodos de prueba: arco intermitente, arco continuo

5, prueban la corriente: 10MA-20MA-30MA-40MA opcional

6, error de control del voltaje de la prueba: mejore que el 2%

7, arco del error del tiempo: <5ms>

8, el voltaje de la prueba es continuamente ajustables: 0--20 KILOVOLTIOS

9, exactitud de control actual: mejore que el ± el 10%

10, exactitud actual de la prueba: mejore que el ± 1,5%

11, presión de prueba actual: 0,5 ± 0.05N

12. Especificación del electrodo: Electrodo inoxidable 25.4mm*12.7mm*0.15m m de la placa de acero

Electrodo ¢2.4mm*70mm del acero de tungsteno

Ángulo de la configuración del electrodo 110 grados

Peso del electrodo: 50G

13, la distancia del electrodo: 6,35 ± 0.1m m (ajustable)

14, medidas de seguridad: (1) protección de sobrepresión

(2) protección de la sobreintensidad de corriente

(3) protección del cortocircuito

(4) protección abierta de la puerta de la seguridad

(5) protección del misoperation del software

Configuración principal

1, un anfitrión de la prueba

2, 20.000 voltios de generador de alto voltaje uno

3, dispositivo automático del regulador de voltaje del microordenador fijado (modo línea)

4, un sistema de adquisición del voltaje y dispositivos actuales de la adquisición

5, electrodo de la prueba: dos sistemas

6, una barra de la descarga (tipo de la resina)

7, medida de la resistencia de arco del ordenador y software de control

8, un sistema de la medida especial y ordenadores de control

9, una impresora de chorro de tinta del color

10, un sistema de CD del programa

11, un manual de la instrucción del producto

12, un certificado

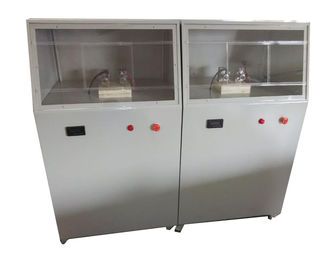

Imagen para la referencia
