El equipo de prueba del IEC, IEC60884 enchufe de las mangas del aislamiento de la cláusula 24,7 fija el aparato de la prueba de abrasión

IEC60884 las mangas del aislamiento de la cláusula 24,7 del enchufe fijan el aparato de la prueba de abrasión del equipo de prueba del IEC

Estándar: IEC 60884-1 2013 cláusulas 24,7 y cuadro 28, BS1363-1 cuadro 9

Uso: Este dispositivo es uso para la prueba la fuerza de la resistencia de abrasión de la manga del aislamiento de los pernos del enchufe

Muestra de la prueba: Manga del aislamiento de los pernos del enchufe

Característica: El dispositivo consiste en una colocación horizontal del haz y el movimiento linear del asiento del accesorio, en donde, los extremos del haz con el alambre de acero corto del diámetro 1m m están doblados en una cabeza en forma de "U" (forma de U de la vertical dos fijada en el haz), alambre que la parte inferior en forma de "U" es compresa linear de la partición de 6m m el bajo de 6m m en la manga del aislamiento del enchufe, las impulsiones del motor el asiento de la abrazadera del perno de montaje para hacer el intercambio del movimiento hacia adelante y hacia atrás, conduciendo la prueba de abrasión a la manga del aislamiento del enchufe fija.

Parámetros:

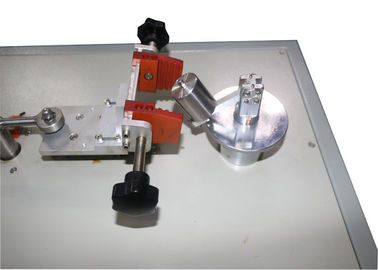

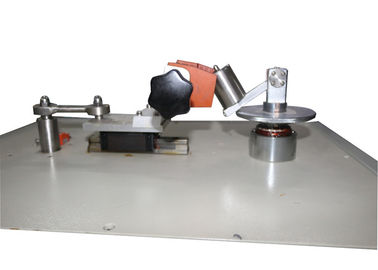

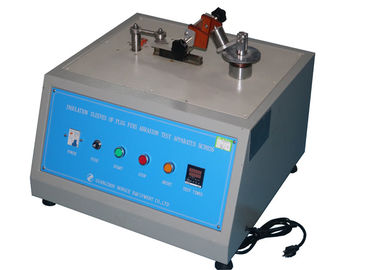

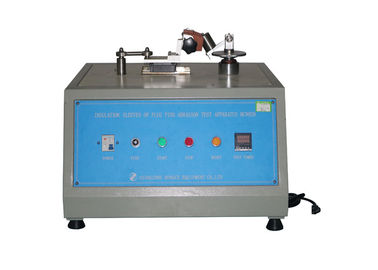

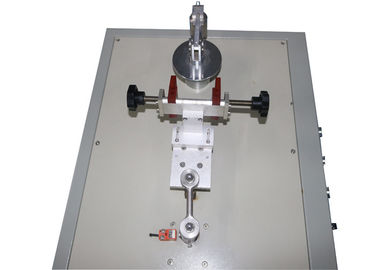

Imagen para la referencia:

Descripción estándar:

Los pernos del enchufe proporcionados las mangas aisladores se sujetan a la prueba siguiente mediante un aparato tal y como se muestra en del cuadro 28.

El aparato de la prueba comprende un haz dispuesto horizontal .which se gira sobre su punto central, longitud corta de A del alambre de acero, 1m m en diámetro y doblado en una U-forma, la base del U que es recto, se ata rígido, en ambos extremos, a un extremo del haz, de modo que la parte recta proyecte debajo del haz y sea paralela al ogro del eje el pivote del haz.

El enchufe es sostenido por una abrazadera conveniente en tal posición que la parte recta del alambre de acero se base sobre el PIN del enchufe, perpendicular a él. Las cuestas del PIN hacia abajo en ángulo de 10°to el horizontal.

Se carga el haz de modo que el alambre ejerza una fuerza de 4N en el perno.

El enchufe se mueve al revés y adelante en una dirección horizontal en el avión del eje del haz, de modo que el alambre frote adelante el perno, el ogro de la longitud el perno desgastado así es aproximadamente 9m m, cuyo aproximadamente 7m m está sobre la manga aislador, el ogro del número que los movimientos son 20000 (10000 en cada dirección) y el índice de operación es 30 movimientos por minuto.

La prueba se hace en un perno de cada espécimen.

Después de la prueba, los pernos mostrarán a ningún daño cuáles pueden afectar a seguridad o empeorar el uso posterior del enchufe, particularmente, la manga aislador no tendrán punturas o rucked para arriba.
