Introducción a los productos

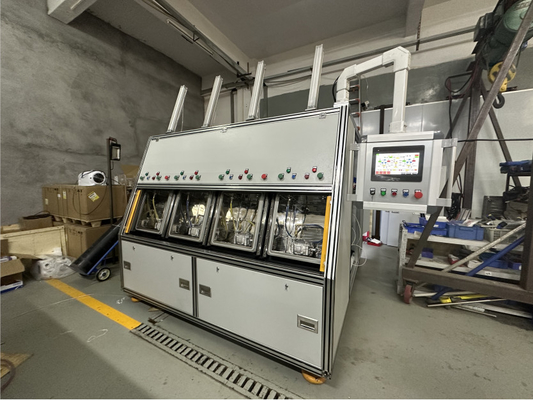

      Un sistema de detección de escape del nitrógeno del hidrógeno del cuatro-tanque es un dispositivo usado para detectar los escapes del gas en las piezas automotrices o el otro equipo. Consiste en generalmente cuatro cajas selladas de la prueba y los dispositivos de detección correspondientes. Cuando es funcionando, ponga las piezas que se probarán en la caja de la prueba, y después para detectar si hay un escape del gas inyectando la mezcla de gases del hidrógeno y del nitrógeno.

      Aplicaciones de este de escape sistema de detección una mezcla de gas del hidrógeno y del nitrógeno como el medio de la detección porque el hidrógeno es extremadamente permeable, haciéndolo más fácil detectar los pequeños escapes. El gas en la cámara de la prueba obrará recíprocamente con el punto del escape en la superficie del componente que se probará, y si hay un escape, el gas será detectado por el dispositivo de detección.

      Según el principio básico de la detección de escape de hidrógeno y de nitrógeno, el hidrógeno y el nitrógeno se utilizan como gas indicador para llenar el objeto en una cámara de vacío. Entonces, el detector de escape del hidrógeno y del nitrógeno puede determinar rápidamente y exactamente la situación de la salida del objeto con alta exactitud.

Proceso de trabajo

1. Instalación del objeto y cierre de la caja de vacío:

a. El operador coloca el objeto en la cámara de vacío, conecta el interfaz del objeto con el conector rápido dentro de la cámara de vacío, y presiona la tecla de partida.

b. Cierre automáticamente la cámara de vacío, y el ciclo de la detección comienza inmediatamente.

Nota: Los protectores que rallan están instalados a ambos lados de la cámara de vacío. Al cerrar la puerta de la cámara de vacío, asegúrese de que no hay objetos que interfieren con el movimiento de la cámara de vacío en el área cerrada.

2. Cámara de vacío que limpia con la aspiradora y el limpiar con la aspiradora del objeto:

a. El vacío la cámara de vacío hasta el nivel del vacío dentro alcanza automáticamente la presión de apertura determinada.

b. Al mismo tiempo, automáticamente vacío el objeto hasta que el nivel del vacío dentro del objeto alcance el valor determinado del vacío.

3. Relleno del nitrógeno del hidrógeno del objeto, salida media, y detección fina de la salida

a. Llene automáticamente el objeto de hidrógeno y el gas del nitrógeno en la presión determinada hasta la presión dentro del objeto alcanza el valor determinado.

b. Detección media de la salida: Después de que la realización del relleno del hidrógeno y del nitrógeno, el objeto se mantenga automáticamente bajo presión, y si hay medio la salida se determina sobre la base del valor de la caída de presión dentro del objeto:

Si el valor de la caída de presión dentro del objeto excede la gama determinada, el proceso de la detección de escape será terminado, y el interfaz de la operación indicará salida media y recuperará el gas.

c. Después de la realización de la salida media, realice el juicio micro de la salida:

Si el detector de escape detecta una señal del hidrógeno y del nitrógeno que excede el valor determinado en la cámara de vacío, indica que hay muy bien salida en el objeto, y una señal fina de la indicación de la salida se proporciona en el interfaz de la operación.

Si el detector de escape no detecta las señales del hidrógeno y del nitrógeno que exceden el valor determinado en la cámara de vacío, indica que el objeto ha pasado la inspección, y una señal calificada se proporciona en el interfaz de la operación.

4. Inflación de la cámara de vacío

a. Llene automáticamente la cámara de vacío de la atmósfera.

b. Al mismo tiempo, el hidrógeno y el nitrógeno dentro del objeto se recuperan automáticamente.

5. Descarga del objeto

a. Si se califica la prueba:

La puerta de la cámara de vacío se abre automáticamente. El operador desune la junta dentro de la cámara del interfaz del objeto.

b. Si la prueba falla:

La prensa confirma el botón manualmente y la puerta de la cámara de vacío se abrirá automáticamente. El operador desune la junta dentro de la caja del interfaz del objeto.

c. Si una alarma ocurre durante el proceso de la detección:

Manualmente prensa el botón de la confirmación. La puerta de la cámara de vacío se abre automáticamente. Presione el aviso del mensaje de falta en la pantalla táctil para despejar la situación de la alarma, y después reexamine el objeto.

Nota: Para clasificando los productos con la salida detectada: 1. saque un objeto y deje un objeto. 2. continúe probando un objeto se fue en la cámara según el método de funcionamiento normal. Este ciclo continúa hasta que se detecte un objeto que se escapa específico.

Parámetros
