Casas de cerámica para el equipo de ensayo de fugas de helio para vehículos eléctricos

Casas de cerámica para el equipo de ensayo de fugas de helio para vehículos eléctricos

Introducción deEquipo de ensayo de fugas de helio:

De acuerdo con el principio básico de detección de fugas de helio, el sistema detecta automáticamente y rápidamente la fuga de la pieza de trabajo, utilizando el helio como gas marcador.el sistema dará una alarma.

Proceso de operaciónEquipo de ensayo de fugas de helio:

1El operador coloca la pieza en el dispositivo fijo y presiona el botón de arranque.

2La caja de vacío se cierra automáticamente y el accesorio se sella automáticamente.

3El sistema aspira automáticamente la caja de vacío y la pieza.

4El sistema llena automáticamente el producto con helio.

5El sistema detecta automáticamente las fugas en el producto.

6. Si el resultado del ensayo es positivo:

a. El sistema agota automáticamente el helio.

b. El sistema abre automáticamente la puerta de la caja de vacío.

c. La luz de indicación cualificada está encendida y el operador descarga el producto.

d. El operador instala el siguiente producto a inspeccionar e inicia un nuevo ciclo de ensayo.

7. Si el resultado del ensayo no es satisfactorio:

a. El sistema agota automáticamente el helio.

b. Presione manualmente el botón de confirmación.

c. Desempaquetado automático.

d. Está encendida la luz indicadora no cualificada y el operador descarga el producto.

e. El operador instala el siguiente producto a inspeccionar e inicia un nuevo ciclo de ensayo.

Características delEquipo de ensayo de fugas de helio:

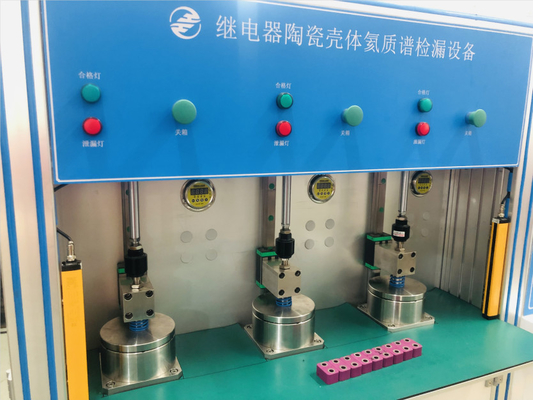

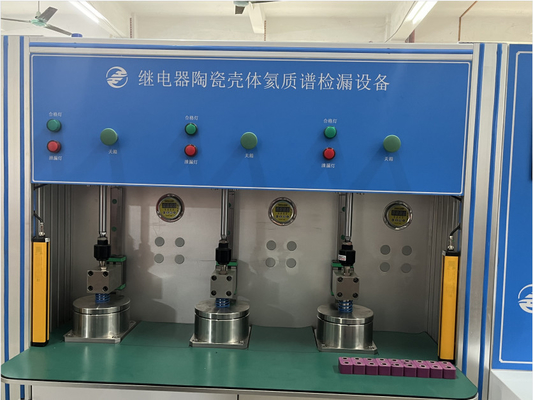

1El equipo tiene tres cajas de vacío que funcionan en conexión, lo que requiere un solo operador para operar el equipo.

2La pieza de trabajo completa automáticamente todo el proceso en la caja de vacío, que adopta una estructura en forma de campana y puede abrir y cerrar automáticamente hacia arriba y hacia abajo.El operador sólo necesita cargar y descargar materiales., y la carga y descarga son simples y convenientes.

3. La caja de vacío puede instalar hasta una pieza de trabajo a la vez. Si no es necesario instalar la pieza de trabajo, el orificio de instalación de la pieza de trabajo correspondiente se puede bloquear con un tapón.

4La detección de helio adopta un detector de fugas importado, con una precisión máxima de detección de fugas de 5 * 10-13Pa · m3/s. El proceso de detección de fugas puede identificar piezas de trabajo con fugas grandes y pequeñas,ahorrar en el consumo de gas de helio.

5El equipo está provisto aleatoriamente de una fuga simulada de 1.0E-9 Pa · m3/s, con un certificado emitido por la institución metrológica nacional para la fuga.

6La distancia entre la válvula llena de helio y la pieza de trabajo es corta, el consumo de gas es bajo y el coste de producción se reduce.

7El sistema es controlado por un PLC y muestra información en una pantalla táctil a color.

8Seguridad del funcionamiento del equipo, con protección de seguridad y parada de emergencia, función de reinicio.

9El diseño del equipo cumple los requisitos ergonómicos.

PArámetros
