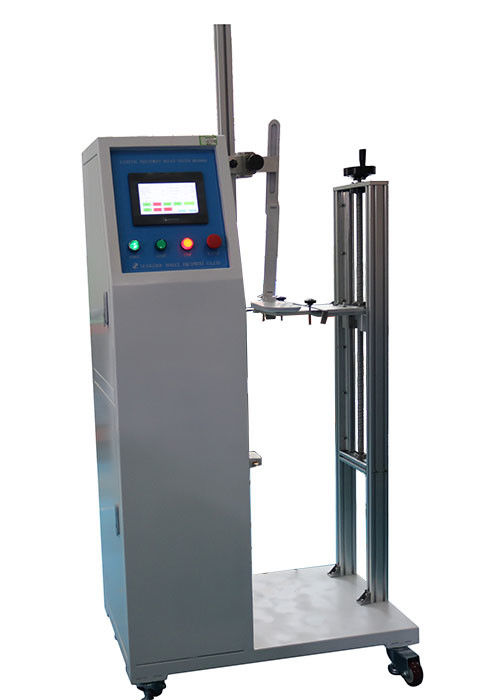

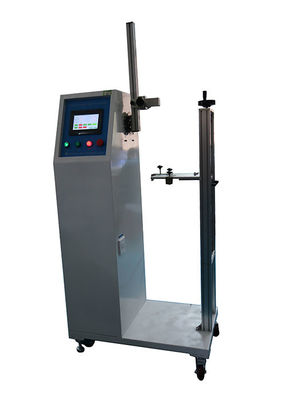

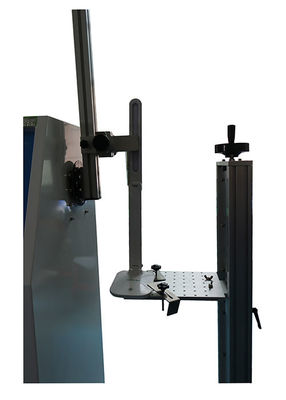

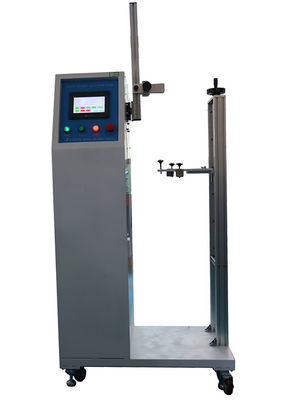

Cambio del aspecto de los dispositivos de ajuste ligeros del equipo de prueba de las linternas IEC60598-1 R500mm

Cambio de apariencia de linternas Equipos de prueba de luz Dispositivos de ajuste IEC60598-1 R500mm

Información del Producto:

El dispositivo se utiliza para detectar el dispositivo de ajuste y confirmar con la cláusula 4.60.3 de IEC60598-1.
El dispositivo de ajuste, equipado con el cable o el cable apropiado, debe operarse de acuerdo con la siguiente tabla. Un ciclo de operación es un movimiento de un extremo del rango al otro y de regreso a la posición inicial. La velocidad de movimiento no debe causar que el dispositivo se caliente de manera apreciable y no debe exceder los 600 ciclos por hora.
Para los dispositivos de ajuste que consisten en un tubo flexible, el rango de ajuste para esta prueba es normalmente de 135 ° en ambas direcciones desde la vertical. Sin embargo, cuando este ajuste no se puede lograr sin usar una fuerza irrazonable, el tubo flexible se dobla solo a las posiciones donde permanecerá solo.

Parámetros técnicos:

1. La velocidad de prueba se puede configurar, que varía de 0.1 a 10 veces / min.

2. El ángulo de flexión se puede establecer, el rango de oscilación de las líneas verticales en ambos lados de

0-180 °.

3. Altura del centro de rotación: 1200 mm.

4. El radio máximo de giro del péndulo: R500mm.

5. Carrera máxima de acción de estiramiento: 0-650 mm.

6. Ángulo de rotación de la acción: 0-360 °.

7. Los ciclos de prueba se pueden configurar, el número de ciclos varía 1-999999.

8. Los accesorios pueden satisfacer una variedad de muestras dentro del rango estándar de necesidades de prueba.

9. Motor de accionamiento: servomotor.

10. Controlador: Mitsubishi PLC.

11. HMI: interfaz de pantalla táctil.

12. Interfaz guiada completa en inglés, fácil de operar.

13. Carga: con terminales, externamente conectado a la carga (la carga es opcional, costo adicional).

Información estándar

4.11.6 Los sistemas de contacto electromecánicos deben resistir las tensiones eléctricas que ocurren en el uso normal.

La conformidad se verifica sometiendo los sistemas de contacto electromecánicos a 100 operaciones a una velocidad que corresponde al uso práctico (una operación es hacer o romper el

contacto). La prueba se realiza con CA a la tensión nominal, y la corriente de prueba debe ser 1,25 veces la corriente nominal del sistema de contacto eléctrico. El factor de potencia de la carga debe ser aproximadamente 0,6, a menos que se marque una corriente nominal diferente para las cargas resistivas, en cuyo caso el factor de potencia de la carga será la unidad.

Cuando una luminaria está marcada tanto para cargas resistivas como inductivas, debe someterse a pruebas con factores de potencia de unidad y 0,6.

Antes y después de las pruebas, los sistemas de contacto electromecánicos deben cargarse con una corriente nominal 1,5 veces mayor, y la caída de voltaje en cada contacto no debe exceder los 50 mV.

Después de completar estas pruebas, el sistema de contacto electromecánico deberá resistir una prueba de resistencia eléctrica realizada de acuerdo con 10.2.

Después del ensayo, las muestras deberán mostrar:

- sin desgaste que perjudique su uso posterior;

- sin deterioro de cerramientos o barreras;

- sin aflojamiento de las conexiones eléctricas o mecánicas.

Para los sistemas de contacto electromecánicos, la prueba mecánica de 4.14.3 se lleva a cabo simultáneamente con esta prueba eléctrica.

Prueba en dispositivos de ajuste:
