Estaciones de prueba: | 1 estación | martillo del impacto: | 1000±2g y 100±1g |
---|---|---|---|
altura del impacto: | 100m m | grueso de la ayuda: | 40m m |
Alta luz: | probador del zócalo eléctrico,probador del zócalo |

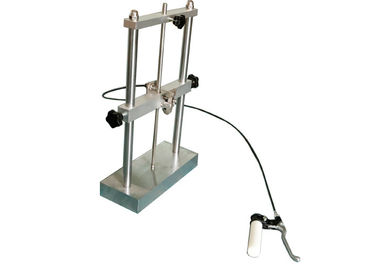

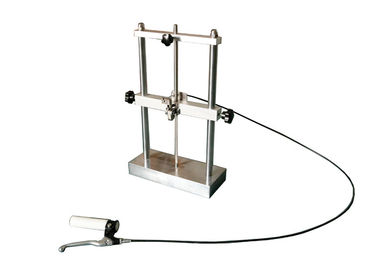

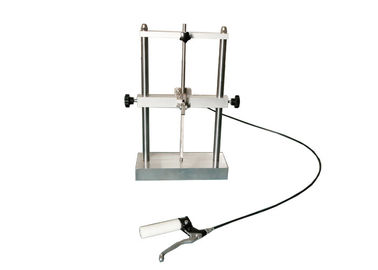

IEC60884-1 cuadro 27 aparato de la sola estación para la prueba de impacto en el lanzamiento mecánico de la baja temperatura
Estándar:
Enchufes y zócalo-mercados del IEC 60884-1 ‘para el hogar y los propósitos similares – parte 1: Cláusula 24,4 de los requisitos generales’, cláusula 30,4, cuadro 27 y cuadro 42.
Descripción estándar:
Cláusula 24,4:
Los especímenes se sujetan a una prueba de impacto mediante un aparato tal y como se muestra en del cuadro 27.
El aparato, colocado en un cojín del caucho de esponja 40 milímetros de grueso, se coloca así como los especímenes en un congelador en una temperatura de (– el °C de 15 ± 2), por lo menos 16 H.
En el final de este período, cada espécimen, a su vez, se pone en la posición normal del uso tal y como se muestra en del cuadro 27, y un peso se permite caer de una altura de 100 milímetros. La masa del peso que cae es (1 000 ± 2) G.
Después de la prueba, el espécimen no mostrará ningún daño en el sentido de este estándar.
Prueba de impacto de la cláusula 30,4 en la baja temperatura:
Los especímenes se sujetan a una prueba de impacto mediante el aparato tal y como se muestra en del cuadro 42. La masa del peso que cae es (100 el ± 1) G.
El aparato, en un cojín de goma de esponja, 40 milímetros de grueso, se coloca, así como los especímenes, en un congelador en una temperatura de (– °C de 15 ± 2) por lo menos 24 H.
En el final de este período, cada espécimen a su vez, se pone en la posición, tal y como se muestra en del cuadro 42, y el peso que cae se permite caer de una altura de 100 milímetros. Cuatro impactos se aplican sucesivamente al mismo espécimen, girándolo con el 90° entre los impactos.
Después de que la prueba los especímenes se permita lograr aproximadamente temperatura ambiente y después se examine.
No hay grietas de las mangas aisladores visibles con la visión normal o corregida sin la ampliación adicional.
Uso:
Este dispositivo es uso para comprobar la resistencia de impacto en la baja temperatura de accesorios eléctricos, así como los alambres y los cables.
Muestra de la prueba:
Accesorios eléctricos, tipo superficial cajas del montaje, glándulas del tornillo, cubiertas, alambres y cables etc.
Característica:
Este dispositivo se debe utilizar con la cámara de la baja temperatura, el dispositivo se debe poner en el cojín de goma de esponja de cerca de 40m m gruesos, y se debe poner en la cámara de la baja temperatura antes y durante la prueba.
Parámetros:
Estación | Sola estación |
Peso del (G) del martillo del impacto | 1000±2 y 100±1 |
Altura del impacto (milímetro) | 100 |
Pedazo intermedio de acero | Φ20, extremo inferior R300 redondeado, 100g |
Grueso de acero de la ayuda | 40m m, peso: 10±1kg |
Estándar |
IEC60884-1 24,4 cuadro 27 IEC60884-1 30,4 cuadro 42 |
Operación | Lanzamiento manual, mecánico |
Método de prueba:
1. Antes de que el primer uso, usuario deba ser familiar con los estándares relevantes para más eficaz y apropiado usando el aparato de la prueba y la realización de la prueba.
2. El espécimen se pone bajo pedazo intermedio de acero, el peso es gancho al lado de la suspensión, ajusta la posición del gancho, en el final de este período, cada espécimen, a su vez, se coloca en la posición normal del uso tal y como se muestra en del cuadro 27, y un peso se permite caer de una altura de 100 milímetros. La masa del peso que cae es (1000±2) G.
3. El aparato, colocado en un cojín del caucho de esponja 40 milímetros de grueso, se coloca así como los especímenes en un congelador en una temperatura de (- 15±2)℃, por lo menos 16h.
4. Cuando ese vez está para arriba, presione la manija de lanzamiento en el dispositivo, el peso es descenso libre en el espécimen, después de la prueba, el espécimen no mostrará ningún daño en el sentido de este estándar.
5. Limpie y mantenga el equipo después de que se termine la prueba.
