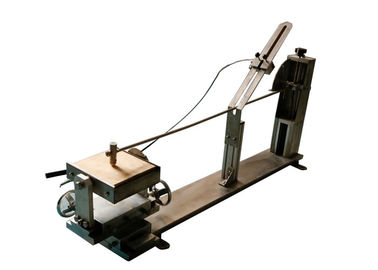

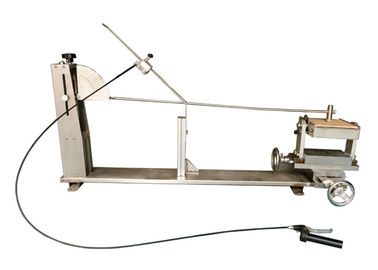

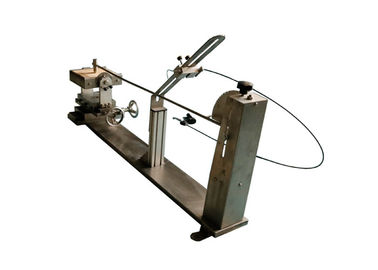

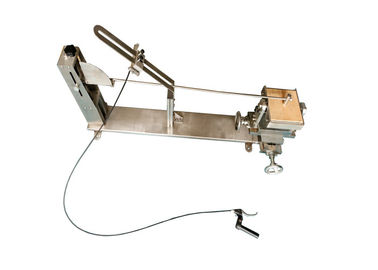

máquina de prueba del impacto del lanzamiento manual 1000m m del tubo del acero de 9m m

Péndulo del lanzamiento manual 1000m m del tubo del acero del aparato 9m m de la prueba del martillo del péndulo de la energía baja de la máquina de prueba de impacto

Estándar:

IEC60068-2-75 prueba ambiental – parte 2: Pruebas – prueba Eh: El martillo prueba la prueba Eha de la cláusula 5: Martillo del péndulo; Enchufes y zócalo-mercados del IEC 60884-1 ‘para el hogar y los propósitos similares – parte 1: Cláusula 24,1, cuadro 22-26 de los requisitos generales’

Descripción estándar:

El aparato de la prueba consiste básicamente en un péndulo que gira en su extremo superior a fin de para ser mantenido un avión vertical. El eje del pivote está en 1 000 milímetros sobre el punto de medición. El péndulo se compone de un brazo nominal rígido y de un elemento llamativo que cumple con los requisitos del cuadro 1.

Para probar pesado, voluminoso o difícil manejar especímenes, un péndulo portátil puede ser utilizado. Cumplirá con la descripción antedicha pero su pivote se puede fijar directamente en el espécimen o en una estructura movible. En este caso, será asegurado que, antes de las pruebas, el eje del péndulo es horizontal, que su fijación es suficientemente rígida, y que el punto de impacto está en el avión vertical que pasa con el eje.

En todos los casos, cuando se lanza el péndulo, será permitido bajar solamente bajo los efectos de fuerza gravitacional.

Pruebe el aparato para los severities que no exceden 1 J

El elemento llamativo comprende un cuerpo de acero con un parte movible de la poliamida que tiene una cara hemisférica. Su masa combinada es 200 g (1 50 g) ± 1 g de modo que la masa equivalente cumpla con el anexo D del cuadro 1. da un ejemplo de un aparato de la prueba.

La figura D.1 muestra un ejemplo de un aparato de la prueba del martillo del péndulo para las energías que no exceden 1 J. El elemento llamativo cumple con 5.2.2 y la figura D.2. El brazo es un tubo de acero con un diámetro externo de 9 milímetros (de nominal), y un grueso de pared de 0,5 milímetros (de nominal).

Los especímenes se montan en una hoja de la madera contrachapada cuadrado grueso y 1 de 8 milímetros de 75 milímetros, preferiblemente según ISO 1 098, asegurado en sus bordes superiores e inferiores a un soporte rígido, que es parte del accesorio del montaje, como se muestra como un ejemplo en la figura D.3. El accesorio del montaje tiene una masa de 1 0 kilogramos de ± 1 kilogramo y se monta en un marco rígido mediante pivotes. El marco sí mismo se fija a una pared sólida.

El diseño del montaje es tal que

a) el espécimen puede ser puesto de modo que el punto del impacto mienta en el avión vertical con el eje del pivote del péndulo,

b) el espécimen se puede mover horizontalmente y dar vuelta sobre un perpendicular del eje a la superficie de la madera contrachapada,

c) la madera contrachapada se puede dar vuelta sobre un eje vertical.

Los especímenes se montan en la madera contrachapada como en servicio normal. Donde no está posible montar el espécimen directamente en la madera contrachapada, un adaptador conveniente se debe prescribir por la especificación relevante. Un ejemplo de un adaptador para el rubor-tipo interruptores se muestra en la figura D.4, y un ejemplo de un adaptador para los tenedores de la lámpara se muestra en la figura D.5.

Uso:

Este dispositivo es conveniente para la prueba de fuerza mecánica al tipo cajas de los enchufes y del zócalo-mercado, superficial del montaje, a las glándulas del tornillo, a las cubiertas de la glándula, al interruptor y a otros accesorios eléctricos para el hogar y los propósitos similares.

Muestra de la prueba:

Tipo cajas de los enchufes y del zócalo-mercado, superficial del montaje, glándulas del tornillo, cubiertas de la glándula, interruptor y otros accesorios eléctricos.

Característica:

La consola de montaje se puede mover hacia arriba y hacia abajo, a la izquierda e a la derecha moviéndose, y el ángulo del impacto puede ser ajustado. El dispositivo es un dispositivo del impacto del péndulo de la energía baja para 2J y abajo.

Parámetros:

1. Péndulo: Longitud: 1000m m; diámetro externo: 9m m; grueso de pared de la tubería de acero: 0.5m m; material: acero; peso: 100±1g

2. Consola de montaje: peso: 10±1 kilogramo; es bien-sistema y la dirección horizontal y la dirección vertical pueden ser ajustadas. El soporte entero puede ser 90°through girado el eje de rotación.

3. Elemento llamativo: 150g, masa equivalente 200g. (elemento llamativo 200g para la opción).

4. Altura de la tabla de la caída
