Datos del producto:
Pago y Envío Términos:
|
estándar: | IEC60529 | Controlar: | Control inteligente del PLC |
---|---|---|---|
Agujero de la aguja: | Φ0.4mm | corriente: | 1-10L/min ajustable |
Tiempo de la prueba: | 0.01S~99hours 59min, puede ser preestablecido | Diámetro de la placa giratoria: | 600/800/1000m m |
Alta luz: | Tester impermeable,equipos de pruebas de material |

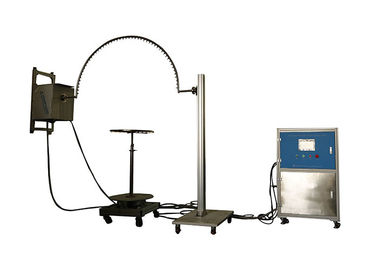

Tipo abierto oscilante probador del tubo del agujero de la aguja del control 0.4m m del PLC IPX3/IPX4 de IEC60529
Información de producto:
El comprobador de válvulas oscilante se diseña y se fabrica de acuerdo con el requisito estándar de IEC60529 IPX3 y de IPX4, IEC60335-1 cláusula 15,1. Se utiliza para la prueba impermeable del equipo eléctrico.

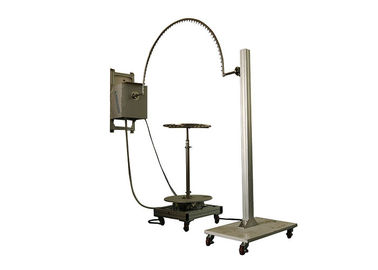

La pieza oscilante del tubo de este dispositivo es controlada por el mecanismo del motor y del manivela-vínculo de la ajustable-velocidad. Este dispositivo está intercambiando el oscilación del lugar de ±60°to otro de ±175°with que la velocidad requirió por el estándar a través de la máquina que ajustaba ángulo.

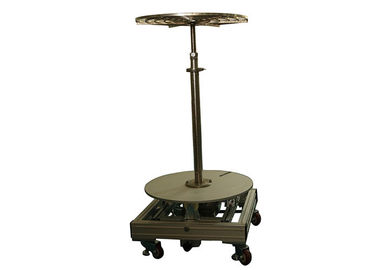

El ajuste del ángulo es exacto. La estructura es estable y durable. Se equipa de la etapa giratoria a través de la cual la rotación de 90°can se alcance. También se equipa de la unidad de la filtración del agua potable para evitar que el agujerito atasque.
Parámetros técnicos:
No. | Artículo | parámetros |
1 | Abastecimiento de agua |

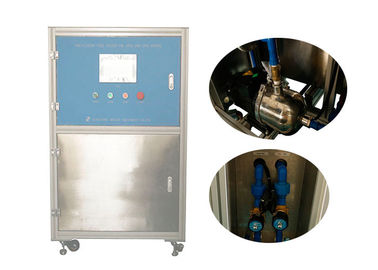

Agua potable de la corriente el rate>10L/min±5% sin la inclusión. Este dispositivo se equipa de la unidad de la filtración del agua potable |
2 | El tamaño del tubo oscilante |
Venido con R200, R400, R600, R800, R1000, R1200, tubo oscilante (R1400, R1600mm puede ser opcional), acero inoxidable |
3 | Agujero de agua | Φ0.4mm |
4 | Ángulo incluido de dos agujeros | IPX3: 120°; IPX4: 180° |
5 | ángulo del péndulo | IPX3: 120°; IPX4: 360° |
6 | Llover velocidad |
IPX3: 4s/time (2×120°); IPX4: 12s/time (2×360°); |
7 | Corriente | Puede ser fijado según el tamaño del péndulo y el número de los agujeros de perno (0,07 L/minX por el agujero) |
8 | Tiempo de la prueba | 0.01S~99 las horas 59mins, pueden ser preestablecidas |
9 | Indicador de presión | 0~0.25MPa |
10 | Requisitos del sitio |
El sitio de prueba dedicado de la prenda impermeable del IP, la tierra debe ser plano con la iluminación 10A impermeabilizan el interruptor de la salida (o el zócalo) usado para el equipo. Con la buena función de la afluencia y del drenaje. Instalación de tierra |
11 | El área | Según el tubo oscilante eligió |
Configuración principal:
No. | Nombre | Especificaciones | Cantidad | Observaciones |
1 | Tubo oscilante | R1000, R1400 | 1 | Configuración |
2 | Impulsión oscilante del tubo | Cubierta del acero inoxidable, impulsión del reductor del engranaje de gusano | 2 | Hay un eje impulsor de presión del cielo y tierra y el residuos de mezcla, alto-AXIS para el tubo grande del oscilación, eje bajo está para el pequeño tubo del oscilación. |
3 | Apoye el residuos de mezcla | Aluminio industrial del moldeado | 1 | |
4 | Motor servo | 750W, trabajos eléctricos de Matsushita | 1 | |
5 | Cabeza giratoria del agua | ″ del 1/2 | 1 | |
6 | Asiento de la aguja del espray de agua | Asiento del cono M5, acero inoxidable | 240 | Incluye el tenedor de repuesto de la aguja |
7 | Boca de la aguja del acero inoxidable | φ0.4mm | 240 | Incluye de punta de aguja de repuesto |
8 | Bloqueo de la cabeza | Bola sellada | 50 | Recambios |
9 | Indicador del ángulo | 0-360° | 1 | |
10 | Vávulas de bola | el ″ del 1/2, excluye el agua estancada | 1 |
