Probador del aparato eléctrico de EN625 EN483, sistema de prueba integrado de gas del calentador de agua de la calefacción

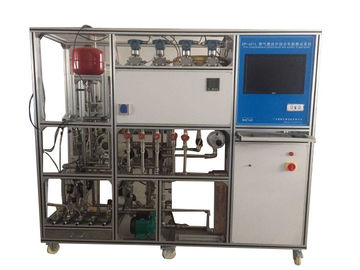

El calentador de agua de gas de la calefacción de EN625 EN483 (caldera) integró el sistema de prueba

Descripción del instrumento:

El calentador de agua de la calefacción de gas (caldera) integró el sistema de prueba se convierte y se diseña referente a EN625-1996, a EN483-1999, a GB25034-2010, a CJ/T228-2006, a GB6392 y a otros requisitos técnicos. Es aplicable para probar el funcionamiento del calentador de agua de la calefacción de gas (caldera).

Este sistema adopta los sensores de alta calidad, los transmisores de flujo y otros accesorios de alta tecnología que famoso alrededor de nacional y de extranjero y con funcionamiento estable y confiable, alcanzar la instalación y burning del calentador de agua, simultáneamente registrando la temperatura del agua de la entrada y del mercado, la presión de agua, la presión de gas, el flujo de la corriente y del gas y otros parámetros durante el proceso ardiente. Y procesando pruebas con según propósitos de prueba incluyendo funcionamiento del calentador de agua y carga de calor, los indicadores del rendimiento energético y el índice de salida de agua caliente prueban en varias pruebas. Puede controlar automáticamente la entrada y mercado del agua y de la válvula encendido-apagado del gas, alcanzar control automático completo, es el sistema de prueba necesario para los fabricantes del dispositivo de gas.

Funcionamiento y ventajas:

1. Con los sensores importados para la colección, que alcanza a la alta exactitud, al funcionamiento estable y a la larga vida.

2. Diseñe y produzca el probador según los requisitos técnicos del estándar europeo y nacional, y alcance la transmisión y la transformación entre el sistema de prueba y la información recogidos y procesados por el ordenador; procese la operación por el interfaz persona-máquina amistoso y con el control informático como la base; una variedad de fórmulas integradas en el ordenador para el control automático, con el almacenamiento original de los expedientes, fácil preguntar y formar automáticamente una forma de informe de prueba, y pueden mejorar con eficacia la eficacia de la prueba.

3. Los circuitos de agua y los sistemas de gas del sistema de prueba adoptan las válvulas importadas y bien conocidas del sensor y electromagnéticas, componentes de la válvula del asiento del ángulo para controlar, que alcanza la velocidad rápida de la reacción, la alta estabilidad y otras ventajas.

Características estructurales:

La estructura entera se hace de la aleación de aluminio y el material del acero inoxidable, todo el tubo se hace del acero inoxidable SUS304, la estructura del bastidor de la estructura se hace de la aleación de aluminio. Los componentes de la base son marcas bien conocidas usadas “aire TAC” o los componentes importados al control, exactitud exacta, funcionamiento estable, vida útil son dos veces tanto como el probador ordinario, él es el equipo de prueba necesario en la industria del calentador de agua.

Parámetros técnicos:

1. Exhibición de la temperatura del agua de la entrada y del mercado: Gama; 0 ~ 60 ℃, 0 ~ 120 ℃, exactitud: el ±0.1%/0.1℃

2. Exhibición de la presión de gas: Gama: Presión primaria: 0 ~ PA 5000; Presión secundaria: 0 ~ 5000 PA, exactitud/escala mínima: ± 0,5%/1pa.

3. Corriente del cuarto de baño: 0 ~ 20L/minuto, precisión/escala mínima: ± el 1%/0.001L/minuto

4. Corriente de la calefacción: 0 ~ 30L/minuto, exactitud/escala mínima: ± el 1%/0.001L/minuto

5. Flujo del gas: ³/H, exactitud/escala mínima de 0.04-6 m: ± el 1%/1Pa

6. Presión de agua de la entrada: Alta presión: 0,0 ~ 1.6mpa, presión baja ~ 1.6mpa, exactitud: Grado 0,5

7. Presión del sistema de calefacción: 0,0 ~ 1mpa, exactitud: Grado 0,5

8. Temperatura del gas: 0 ~ exactitud de 50 ℃: Grado 0,5

9. Todos los datos de prueba pueden ser haber ahorrado automático, generan automáticamente el informe, fácil preguntar, formato de informe se pueden diseñar fexiblemente.

Artículos de la prueba:

1) Prueba de funcionamiento de la calefacción

1. Prueba de la desviación del control de la temperatura del agua

2. La prueba mínima de la temperatura que comienza: la prueba de agua mínima de la acción, se puede alcanzar a la ignición normal cuando la corriente en 2,5 el ± 0.5L/minuto, y al apagado normal cuando la corriente excede 2.0L/minuto

3. Prueba de eficacia termal de calefacción:

4. Test de precisión termal de calefacción de la salida

5. Presión primaria del gas y prueba de presión secundaria

6. Flujo del gas y prueba de la temperatura del gas

7. Prueba de resistencia de presión de circuito de agua

8. Prueba de la corriente

9. Prueba de salida mutua para el canal de la calefacción y el canal sanitario

2) Prueba de funcionamiento de la agua caliente

1. Prueba de eficacia termal: la función del cálculo de los parámetros termales del calentador de agua de la calefacción, calcula eficacia termal, la carga y otros parámetros según los actuales parámetros;

2. Test de precisión termal de la carga

3. Prueba de la subida de la temperatura de la agua caliente

4. Prueba de la subida de la temperatura del agua

5. Prueba del tiempo de calentamiento: el tiempo de calentamiento puede ser fijado

6. Prueba del tiempo de la estabilización de la temperatura de la agua caliente

7. La prueba de la gama del overshoot de la temperatura del agua, adopta el T-tipo termopar para asegurar alta velocidad de la respuesta.

8. Exhiba el test de precisión

9. Prueba de la temperatura de la entrada del agua del cuarto de baño

10. prueba de la temperatura del mercado del agua del cuarto de baño: el uso de la resistencia termal importada de Suecia INOR de asegurar la colección de alta precisión de temperatura del agua del calentador de agua del calentador.

11. Prueba de la temperatura de la agua caliente del punto más alto

12. Prueba de flujo del gas:

13. Prueba de la temperatura del gas

14. Prueba de presión de gas: presión de gas 1500 ‘~ 3500 ajustables

15. Prueba de resistencia de presión de agua: el canal del cuarto de baño, pasa la presión de 0,5 ~ 2.0MPa en el canal, no ocurre escape en un período específico. La presión es ajustada automáticamente por la estructura de regulación de la presión

16. La función de la prueba de presión del circuito del cuarto de baño, puede ajustar automáticamente el valor de la presión, la gama de 0,5 ~ 2.0MPa

18. Prueba de la corriente: la corriente del banco de prueba se puede ajustar según requisitos del producto durante proceso de la prueba.

19. Corriente mínima del comienzo y prueba de presión mínima del comienzo

20. El sistema de gestión de la información de la muestra para facilitar la pregunta básica de la gestión de la información, se modifica y cancelación de diversos productos.

21. Prueba eléctrica de los parámetros: puede exhibir el voltaje de funcionamiento, la corriente, y el poder, y puede ser conectado con el ordenador y la reserva a los datos divulga;

22.Equipped con voltaje de funcionamiento: 0 a 250V ajustable, poder 500W

23. El banco de prueba tiene función de memoria del corte de energía

24. Todos los datos de prueba generan automáticamente informes de prueba, conectan la impresora para imprimir el informe, los datos históricos pueden preguntar (puede proporcionar informe de programa estándar, puede también modificar el informe según requisitos de cliente);

25. Los parámetros de sistema de prueba se pueden atracar con el sistema de MES, temperatura, presión, flujo y otros parámetros se pueden cargar al equipo host

26. viene con la función del regulador del circuito de calefacción, función el relleno del circuito de calefacción; el agua de enfriamiento circula la función del almacenador intermediario de la presión de agua, para evitar fenómeno del martillo de agua;

27. La función de rápidamente conecta el flujómetro mojado

28. Fije la toma de corriente universal industrial, e instale el protector de la salida.

29. Provea de gas el regulador de presión de la clase 2 para asegurar a eso la estabilidad de la presión de la entrada de la presión;

30. Un sistema de la placa del agua instalado en la suspensión; el marco de la ejecución tiene cuatro ganchos, fáciles enganchar en las ubicaciones diferentes del uso de los calentadores de agua, posición del gancho se puede ajustar libremente;

31. Prueba da alta temperatura de la entrada del agua: la temperatura del agua mayor o igual la temperatura del sistema en el calentador de agua del gas, observa la situación de los calentadores de agua;

32. Aumento del baño del cuarto de baño que la función de la agua caliente en el circuito del cuarto de baño, que hizo de un tipo el tanque del almacenamiento del agua 50L de agua de la temperatura constante, puede intercambiar con fuente de la agua fría automáticamente.
