Equipo de prueba automático de escape del helio para el ciclo de la prueba de la base del sensor de la presión

Equipo de prueba automático de escape del helio para la base 1.0E-8Pa.m3/sec del sensor de la presión

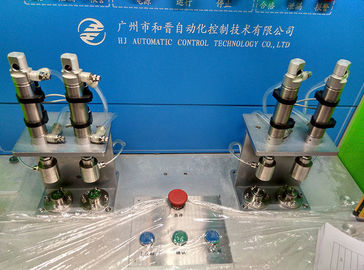

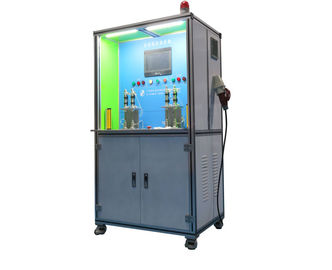

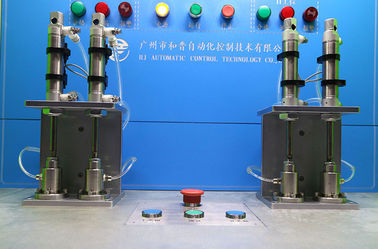

HongCe diseñó y manuafactured el sistema de prueba de escape del helio para la base del sensor de la presión, la exactitud de la detección de escape está hasta 1.0E-8Pa.m3/sec, el ciclo de la prueba es 10s/pc, y puede estar hasta 5s/pc. Este sistema de prueba tiene dos estaciones de prueba, cada los puestos de trabajo puede probar 2 objetos simultáneamente, con elegante y el sistema humanizado dará hacia fuera resultados del juicio: escape grueso, escape fino, AUTORIZACIÓN. Excepto la función de detección automática de escape, también tenga la función de las estadísticas de producción. La alta precisión, la operación fácil y el cycel rápido de la prueba hacen nuestro sistema de prueba de escape del helio es adoptada extensamente por los fabricantes de la base del sensor de la presión.

Especificación técnica:

Principio de funcionamiento básico:

Según el principio básico de la detección de escape de helio, el objeto se divide en dos cavidades selladas separadas mediante el accesorio: la cámara de relleno del helio y la cámara de la detección de escape, helio como el gas indicador, helio del uso llenado en la cámara del helio, y después detectan el escape dentro de la señal del helio a través del detector de escape del helio, pueden determinar rápidamente y exactamente la exactitud de la salida del objeto.

Proceso de la prueba:

1. Carga del objeto;

Cargue manualmente los objetos en cada estación de trabajo

2. Gane en total la detección de la salida;

El sistema de prueba juzgará automáticamente los resultados gruesos de la salida, si el escape grueso, luz de la alarma está prendido, y el proceso de la prueba para el objeto relativo será parado, el operador necesita sacar manualmente el objeto relativo y cambiar un nuevo. Si ningún escape grueso, sistema de prueba continúa el proceso siguiente automáticamente.

3. Llene en el helio y detecte la salida fina;

Systell llenará automáticamente en el helio como sea necesario, y detecta la salida fina, da hacia fuera resultado de la prueba de la AUTORIZACIÓN o de la NOK.

4. Descarga del objeto;

Manully que descarga el objeto.

5. Otros procesos automatizados.

Control de procesos operativos

Corazones del sensor de Presure del objeto
