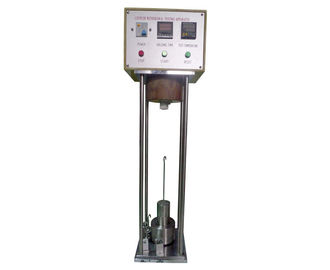

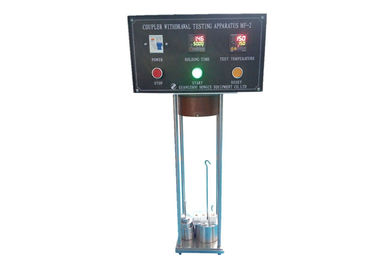

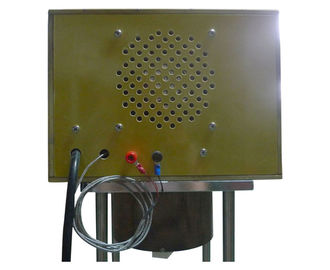

Aparato de la prueba del retiro del acoplador usado para comprobar el máximo y al Min. Force
Estándar: Confirme IEC60320-1 al requisito del estándar figure12 de la cláusula 16.
Uso: Este dispositivo se utiliza principalmente para comprobar la fuerza máxima necesaria retirar el conector de la entrada del dispositivo y la fuerza mínima necesaria retirar un solo indicador de perno de la entrada del dispositivo, puede también para los conectores de prueba para las condiciones calientes y ésas para las condiciones muy calientes.
Muestra de la prueba: Acoplador.

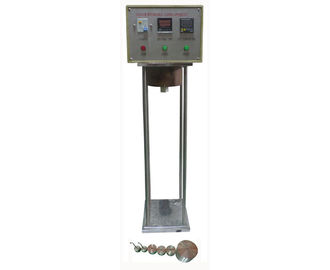

Característica: Este dispositivo consiste en un gabinete de control, la pletina, el aparato de la calefacción, el gancho del zócalo de entrada del instrumento (el estándar equipa de 10A para los conectores de prueba para las condiciones calientes, de 10A y de 16A para las condiciones muy calientes), y el peso del principio, peso suplementario.
La entrada del dispositivo se fija a la pletina A de un aparato tal y como se muestra en del cuadro 12, de modo que las hachas del perno de la entrada del dispositivo sean verticales y los extremos libres de los pernos estén hacia abajo. Para los conectores de prueba para las condiciones calientes y ésas para las condiciones muy calientes, se proporciona un aparato de la calefacción C, y en esto se monta la entrada del dispositivo. La masa del principio se cuelga en el conector sin el traqueteo y la masa suplementaria se permite caer de una altura de 5 cm encendido al Massachusetts principal. El conector no permanecerá en la entrada del dispositivo. Para los conectores de prueba para las condiciones calientes y para las condiciones muy calientes, la función de calefacción se debe girar, comienzo que prueba la fuerza máxima del retiro después de alcanzar a la temperatura.
.
Parámetros:
1. Fuente de alimentación: 220V, 50/60HZ.
2. Tabla 3-Maximum y fuerzas mínimas del retiro
| Tipo de conector |
Fuerzas del retiro N |
|
| Máximo multiclavijas del indicador | mínimo del Solo-perno | |
| 0.2A, 2.5A, 6A y 10A | 50 | 1,5 |
| 16A | 60 | 2 |
3. Fuerzas máximas del retiro
| Fuerzas máximas del retiro | Peso del principio | Peso suplementario |
| 50N | 45N (con el gancho) | 5N |
| 60N | 45N (con el gancho) +4N+5N | 6N |
| Nota: El gancho del peso se incluye en el peso de 45N. | ||
4. Fuerzas mínimas del retiro
| Fuerzas mínimas del retiro | Peso |
| 1.5N |
peso 1.5N y alambre 10Alive o cable de toma de tierra del solo-perno |
| 2N |
2N alambre del peso and16Alive o cable de toma de tierra del solo-perno |
| Nota: El peso del solo-perno se incluye en el peso correspondiente | |
el indicador de la calefacción 5.The de 10A para los conectores de prueba para las condiciones calientes, de 10A y de 16A para las condiciones muy calientes, otras es indicador de prueba en condiciones frías, indicadores de prueba es opcional.
