250 PSI del hidrógeno del nitrógeno de escape de detección de PA del sistema 1x10-6. tarifa del escape de la alarma del ³ /s de m |
Datos del producto:
Pago y Envío Términos:
|
Pruebe el ciclo: | 8sec. /piece | Gama del sensor de la presión: | 0Bar < P < barra 10 |
---|---|---|---|
Precisión del sensor de la presión: | 0,1 % | Gama del sensor del vacío: | 10pa< P <100000pa |
Precisión del sensor del vacío: | 10pa | ||
Alta luz: | equipo de prueba de escape del helio,prueba de escape del helio |

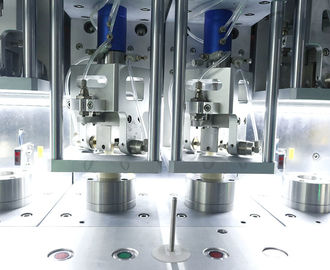

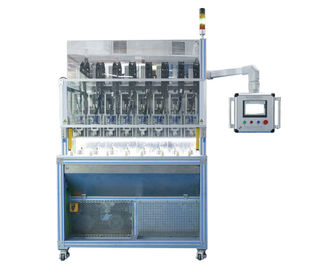

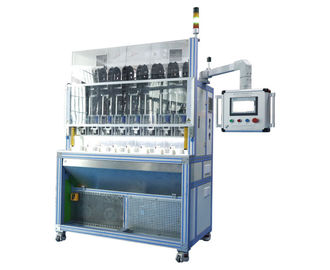

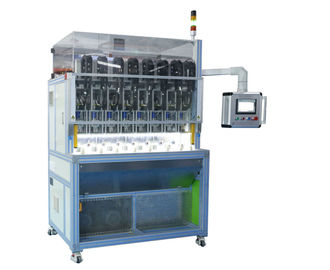

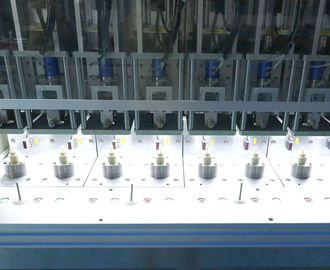

Sistema de prueba integrado en línea del vacío de la máquina de prueba del cartucho para la base de válvula
La máquina en línea de la prueba del cartucho integra la detección del aire comprimido, detección del vacío, funcations tres de la prueba del toruqe en uno, el ciclo de la prueba puede ser 8sec. /piece, las estaciones de prueba se puede modificar para requisitos particulares según el objeto del cliente.
Especificación técnica:
Requisito técnico | Rresponse técnico | |
Alcance aplicable del producto | Cartucho | De acuerdo con los productos del cliente |
Funciones de prueba | Hacia fuera salida | SÍ |
Cartucho dentro de la salida | SÍ | |
Prueba del esfuerzo de torsión | SÍ | |
Características principales
|
Tipo de la máquina | En línea |
Estaciones de prueba | Puede ser modificado para requisitos particulares | |
Ejerza presión sobre la gama del sensor (la barra) | 0Bar < P=""> | |
Ejercen presión sobre la precisión del sensor | 0,1% | |
Gama del sensor del vacío (barra) | 10pa< P=""> | |
Precisión del sensor del vacío | 10pa | |
Unidad de torneado | Motor servo con la función del esfuerzo de torsión | |
Presión de aire de trabajo (barra) | 1.5Bar < P=""> | |
Característica del accesorio SMED | Satisfecho | |
Programa del PLC | automáticamente (específico) |
|
Control de parámetro separado para diversas estaciones | Satisfecho | |
Velocidad de torneado general ajustable | Satisfecho | |
Velocidad de torneado de prueba ajustable | Satisfecho | |
Mezcla de la grasa | Satisfecho | |
Prueba de la salida en cámara caliente y fría | Satisfecho | |
Flujo cruzado de prueba en la posición cercana | Satisfecho | |
Flujo cruzado de prueba en la posición abierta | Satisfecho | |
Esfuerzo de torsión máximo |
Satisfecho Alarma máxima del esfuerzo de torsión |
|
Marque las piezas ACEPTABLES después de probar | Satisfecho | |
Esfuerzo de torsión ajustable | Satisfecho | |
Registración de fracaso de máquina | Satisfecho | |
Expedientes de la producción | Satisfecho | |
Función de la limpieza de la grasa | Satisfecho | |
Duración de ciclo (s) | 8sec. /piece |
Ventajas de la máquina:
(1) el tipo de la máquina está en línea, incluye 8workingstations con la duración de ciclo del pedazo más pertest 8sec.
(2) engrasa la prueba de la mezcla y de escape para el shallbe del cartucho terminado automáticamente. Las piezas de la AUTORIZACIÓN y de la NOK pueden ser distinguidas. Las piezas ACEPTABLES serán marcadas automáticamente andunloaded para embalar manualmente. Las piezas de la NOK serán descargadas y puestas en caja thedefective. Los errores del operador son limitados.
(3) la operación de máquina será automáticamente PLC controlledby con eficacia alta, alta estabilidad y calidad improvetesting fácil de la operación para y bajará coste humano.
(4) el escape de Astandard se aplica a la máquina como base de la calibración que iscertified por el laboratorio de la medida del estado.
(5) un dispositivo de la estabilidad de la presión se construye al themachine para conseguir una medida estable.
(6) un motor servo con la función del torquecontrol se utiliza para asegurar el esfuerzo de torsión máximo andpositioning durante prueba.
(7) allí es un canal del escape en el toeliminate de la máquina la suciedad de la válvula.
(8) allí es una función automática de la marca en el themachine a asegurarse que marcan a las buenas partes.
(9) el método de pruebas de escape del withpressurization combinado evacuación asegura la tarifa falsa de la medida para ser más bajo del 2%.
(10) los ventilationpipelines especialmente diseñados de la máquina no serían afectados por la mezcla de la grasa y la materia extranjera.
Métodos de prueba:
La máquina incluye totalmente las estaciones 8test con el mismo método de prueba, y se puede actuar por un operador.
Paso 1: manualmente cargando y descargando, un producto de la prueba cada vez. (4sec.)
Paso 2: mezcle la grasa, presione, dé vuelta, abra y cierre al cartucho. compruebe originalmente el cartucho para asegurar tasa más baja de la medida falsa (10sec.)
En primer lugar, cambie rápidamente y en varias ocasiones el cartucho de la prueba a la grasa de la mezcla completamente, durante la transferencia del cartucho, purgue gas limpio y seco a la cámara fría de la cámara, de la cámara caliente y de la salida para asegurar cada cámara limpia.
En segundo lugar, el control si la grasa se mezcla totalmente y cada cámara se cambia a la posición correcta, asegura la misma condición de cada muestra.
Paso 3, estación de prueba reservada (terraplén + presurización + muestreo + ventilación = 7sec del gas.)
Paso 4, estación de prueba reservada (terraplén + presurización + muestreo + ventilación = 7sec del gas.)
Paso 5, estación de prueba reservada (terraplén + presurización + muestreo + ventilación = 7sec del gas.)
Paso 6, estación de prueba reservada (terraplén + presurización + muestreo + ventilación = 7sec del gas.)
Paso 7, estación de prueba reservada (terraplén + presurización + muestreo + ventilación = 7sec del gas.)
Paso 8, estación de prueba reservada (terraplén + presurización + muestreo + ventilación = 7sec del gas.)
Paso 9, estación de prueba reservada (terraplén + presurización + muestreo + ventilación = 7sec del gas.)
Paso 10, estación de prueba reservada (terraplén + presurización + muestreo + ventilación = 7sec del gas.)
El paso 11, marca la partición ACEPTABLE (2sec.)
Marque la parte ACEPTABLE automáticamente, partición de la NOK de la alarma.
Hemos diseñado 11 pasos, clientes podemos hacer la combinación según los productos pecific de los clientes.
