Lugar de origen: | China |
Nombre de la marca: | HongCe |
Certificación: | TUV、ITS、CSA、BV、SGS 、CNAS(cost additional) |
Número de modelo: | BP-1 |
Cantidad de orden mínima: | 1 set |
---|---|
Precio: | Negotiable |

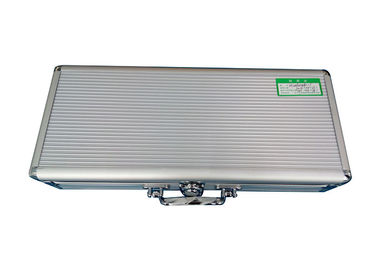

Detalles de empaquetado: | caja de aluminio |
Tiempo de entrega: | 7 días |
Condiciones de pago: | T/T |
Capacidad de la fuente: | 50 meses determinados |
Carga: | 20N±0.2N | Material: | acero inoxidable 304 |
---|---|---|---|
bola de acero: | Aceros R2.5mm ISO 3290 del rodamiento de bolitas | Normas: | IEC60335、 IEC60695 etc. |
Alta luz: | probador del zócalo eléctrico,probador eléctrico del enchufe |

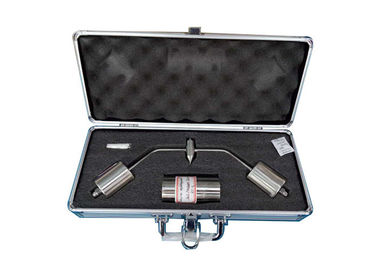

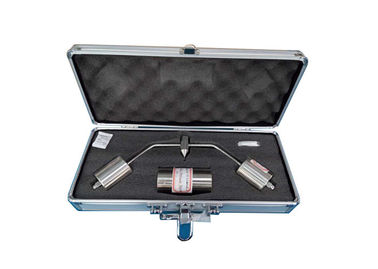

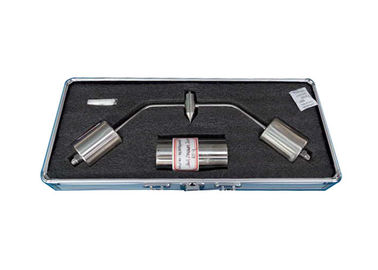

Cuadro inoxidable 37 de la cláusula 25,2 del probador IEC60884-1 de la presión de la bola de acero
Detalles del producto:
El probador de la presión de la bola se ajusta a muchos requisitos estándar como IEC884-1, IEC950 y así sucesivamente. Se utiliza para probar la resistencia térmica del recinto eléctrico y de las piezas externas que se componen con los materiales de aislamiento. Es aplicable al equipo electrotécnico y sus sub-ensambles parciales y componentes. También se utiliza para los materiales de aislamiento eléctricos sólidos excepto cerámica.
Parámetros técnicos:
Carga | 20N±0.2N |
|
Bola de acero | Aceros R2.5mm ISO 3290 del rodamiento de bolitas |
Material | acero inoxidable 304 | ayuda | Ф50X100 con el agujero del termómetro Ф2.5X25 | |
Estándares | IEC60335, IEC60695 etc. |
25,2 Partes de material de aislamiento necesarias conservar partes actual-que llevan y partes de
el circuito de la conexión a tierra en la posición, así como las partes de la zona superficial delantera del material termoplástico, de 2 milímetros de ancho, rodeando la fase y los agujeros neutrales de la entrada del perno de zócalo-mercados, serán sujetados a una prueba de la bola-presión mediante el aparato mostrado en el cuadro 37, salvo que las piezas aisladores necesarias conservar los terminales de la conexión a tierra en la posición en una caja serán probadas como se especifica en 25,3.
La NOTA cuando no es posible realizar la prueba en los especímenes, la prueba se debe realizar en un pedazo por lo menos 2 milímetros de grueso que se corte del espécimen. Si esto no es posible, no más que cuatro capas, cada uno cortada del mismo espécimen, pueden ser utilizadas, en este caso el grueso total de las capas es no menos de 2,5 milímetros.
La parte bajo prueba será puesta en una placa de acero por lo menos 3 milímetros de grueso y en contacto directo con ella.
La superficie de la pieza que se probará se pone en la posición horizontal y la extremidad hemisférica del equipo de prueba se presiona contra la superficie con una fuerza de 20 N.
La carga de la prueba y los medios favorables serán puestos dentro del gabinete de la calefacción por un suficiente tiempo para asegurarse de que han logrado la temperatura de prueba estabilizada antes de que la prueba comience.
La prueba se hace en un gabinete de la calefacción en una temperatura de (125 el ± 2) °C.
Después de 1 h la bola será quitada del espécimen, que entonces se sumerge dentro de 10 s, en la agua fría para refrescarse abajo aproximadamente a la temperatura ambiente.
Control de balanza:
Ponga la bola de la presión en la ayuda, usted puede hacer el ajuste apropiado en la posición del cuerpo cargado según su situación de la oscilación. Entonces tuerza el cuerpo cargado firmemente, ponen la bola de la presión en la ayuda otra vez, observan su situación de la oscilación para asegurar efecto del ajuste.
Solamente bajo condición del equilibrio, la bola de la presión se puede colocar suavemente, si no la bola de la presión tendrá oscilación obvia, si el uso el dispositivo óptico para probar, él afecta seriamente a la exactitud de los resultados de la prueba.
Método de uso:
1. Al principio, ponga por favor el dispositivo en la caja de la calefacción del espécimen, el espécimen y el dispositivo de cargamento entonces se mantienen una temperatura estándar por 24 horas o después del alcance a las condiciones del equilibrio termal, y después hacen la prueba siguiente.
2. Entonces ponga al espécimen que ha pretratado antes en el medio de la ayuda, y entonces puesto la bola de la presión en el medio de la ayuda constantemente.
3. Cuando el alcance para ejercer tiempo de la presión del requisito estándar, debe quitar la bola de la presión de lado vertical, y entonces saque el espécimen para la prueba siguiente.
Mantenimiento:
1. La bola de acero R2.5 es los aceros del rodamiento de bolitas, atención de la paga a la protección del moho.
2. La superficie de la ayuda se mantiene brillante, limpia y lisa.
3. Prevenga a los cuerpos extraños bloqueó el agujero del termopar de Ф 2,5.
4. Los tornillos del contrapeso Prevent aflojan.
